Poussoirs à ressort GN 616

Description du produit

Informations

Les poussoirs à ressort GN 616 sont utilisés comme des détentes ainsi que pour les applications push-on/push-off et les éjecteurs.

Le logement sur le côté du poussoir est destiné aux applications de trou borgne. Un outils de montage spécial GN 611.5 est disponible (voir le tableau).

Spécifications

Type S / SS

Logement en acier, finition oxyde noir
Tige en pointe en acier, durci
Température de fonctionnement
jusqu'à 482 °F (250 °C)

Type K

Logement en acier, finition oxyde noir
Tige en pointe en plastique, Polyacétal (POM)
Température de fonctionnement
-22 °F à 122 °F (-30 °C à +50 °C)

Ressort
Inox AISI 631

Identification de type SS
Logement avec 2 marques longitudinales

RoHS

Accessoire

Outils de montage GN 611.5 (No. de pièce voir tableau)

Sur demande

avec verrouillage de filetage PFB / MVK

Configuration et prix

Référence	d₁ Type S	Type SS	Type K	d₂	l +0.008	w compression	Charge du ressort ≈ standard (type S / K) initiale	finale	standard (type SS) initiale	finale	N° de code outils de montage

616-M3-S	M 3	-	-	0.04	0.472 +0.008	0.04	0.45 lbf (2 N)	0.90 lbf (4 N)	-	-	611.5-M3
616-M4-S	M 4	-	-	0.06	0.591 +0.008	0.06	1.01 lbf (4.5 N)	3.60 lbf (16 N)	-	-	611.5-M4
616-M5-S	M 5	-	-	0.09	0.709 +0.008	0.09	1.35 lbf (6 N)	4.27 lbf (19 N)	-	-	611.5-M5
616-M6-S	M 6	-	-	0.11	0.787 +0.008	0.10	1.35 lbf (6 N)	4.27 lbf (19 N)	-	-	611.5-M6
616-M8-S	M 8	-	-	0.14	0.866 +0.008	0.12	2.25 lbf (10 N)	8.77 lbf (39 N)	-	-	611.5-M8
616-M10-S	M 10	-	-	0.16	0.866 +0.008	0.12	2.25 lbf (10 N)	8.77 lbf (39 N)	-	-	611.5-M10
616-M12-S	M 12	-	-	0.24	1.102 +0.008	0.16	2.70 lbf (12 N)	11.91 lbf (53 N)	-	-	611.5-M12
616-M16-S	M 16	-	-	0.30	1.260 +0.008	0.20	10.12 lbf (45 N)	22.48 lbf (100 N)	-	-	611.5-M16
616-M20-S	M 20	-	-	0.39	1.575 +0.008	0.28	11.69 lbf (52 N)	28.10 lbf (125 N)	-	-	611.5-M20
616-M24-S	M 24	-	-	0.47	2.047 +0.008	0.39	15.74 lbf (70 N)	38.22 lbf (170 N)	-	-	611.5-M24

Référence	d₁ Type S	Type SS	Type K	d₂	l +0.008	w compression	Charge du ressort ≈ standard (type S / K) initiale	finale	standard (type SS) initiale	finale	N° de code outils de montage

616-M4-K	-	-	M 4	0.06	0.591 +0.008	0.06	1.01 lbf (4.5 N)	3.60 lbf (16 N)	-	-	611.5-M4
616-M5-K	-	-	M 5	0.09	0.709 +0.008	0.09	1.35 lbf (6 N)	4.27 lbf (19 N)	-	-	611.5-M5
616-M6-K	-	-	M 6	0.11	0.787 +0.008	0.10	1.35 lbf (6 N)	4.27 lbf (19 N)	-	-	611.5-M6
616-M8-K	-	-	M 8	0.14	0.866 +0.008	0.12	2.25 lbf (10 N)	8.77 lbf (39 N)	-	-	611.5-M8
616-M10-K	-	-	M 10	0.16	0.866 +0.008	0.12	2.25 lbf (10 N)	8.77 lbf (39 N)	-	-	611.5-M10
616-M12-K	-	-	M 12	0.24	1.102 +0.008	0.16	2.70 lbf (12 N)	11.91 lbf (53 N)	-	-	611.5-M12
616-M16-K	-	-	M 16	0.30	1.260 +0.008	0.20	10.12 lbf (45 N)	22.48 lbf (100 N)	-	-	611.5-M16

Référence	d₁ Type S	Type SS	Type K	d₂	l +0.008	w compression	Charge du ressort ≈ standard (type S / K) initiale	finale	standard (type SS) initiale	finale	N° de code outils de montage

616-M5-SS	-	M 5	-	0.09	0.709 +0.008	0.09	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	2.47 lbf (11 N)	8.99 lbf (40 N)	611.5-M5
616-M6-SS	-	M 6	-	0.11	0.787 +0.008	0.10	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	3.37 lbf (15 N)	9.67 lbf (43 N)	611.5-M6
616-M8-SS	-	M 8	-	0.14	0.866 +0.008	0.12	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	4.50 lbf (20 N)	16.86 lbf (75 N)	611.5-M8
616-M10-SS	-	M 10	-	0.16	0.866 +0.008	0.12	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	4.50 lbf (20 N)	16.86 lbf (75 N)	611.5-M10
616-M12-SS	-	M 12	-	0.24	1.102 +0.008	0.16	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	10.12 lbf (45 N)	26.98 lbf (120 N)	611.5-M12
616-M16-SS	-	M 16	-	0.30	1.260 +0.008	0.20	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	14.39 lbf (64 N)	35.97 lbf (160 N)	611.5-M16
616-M20-SS	-	M 20	-	0.39	1.575 +0.008	0.28	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	16.86 lbf (75 N)	43.84 lbf (195 N)	611.5-M20
616-M24-SS	-	M 24	-	0.47	2.047 +0.008	0.39	0.45 lbf (2 N) 1.01 lbf (4.5 N) 1.35 lbf (6 N) 1.35 lbf (6 N) 2.25 lbf (10 N) 2.25 lbf (10 N) 2.70 lbf (12 N) 10.12 lbf (45 N) 11.69 lbf (52 N) 15.74 lbf (70 N)	-	16.86 lbf (75 N)	55.08 lbf (245 N)	611.5-M24

d₁ Type S	Type SS	Type K	d₂	l +0.008	w compression	Charge du ressort ≈ standard (type S / K) initiale	finale	standard (type SS) initiale	finale	N° de code outils de montage

M 3	-	-	0.04	0.472	0.04	0.45 lbf (2 N)	0.90 lbf (4 N)	-	-	611.5-M3
M 4	-	M 4	0.06	0.591	0.06	1.01 lbf (4.5 N)	3.60 lbf (16 N)	-	-	611.5-M4
M 5	M 5	M 5	0.09	0.709	0.09	1.35 lbf (6 N)	4.27 lbf (19 N)	2.47 lbf (11 N)	8.99 lbf (40 N)	611.5-M5
M 6	M 6	M 6	0.11	0.787	0.10	1.35 lbf (6 N)	4.27 lbf (19 N)	3.37 lbf (15 N)	9.67 lbf (43 N)	611.5-M6
M 8	M 8	M 8	0.14	0.866	0.12	2.25 lbf (10 N)	8.77 lbf (39 N)	4.50 lbf (20 N)	16.86 lbf (75 N)	611.5-M8
M 10	M 10	M 10	0.16	0.866	0.12	2.25 lbf (10 N)	8.77 lbf (39 N)	4.50 lbf (20 N)	16.86 lbf (75 N)	611.5-M10
M 12	M 12	M 12	0.24	1.102	0.16	2.70 lbf (12 N)	11.91 lbf (53 N)	10.12 lbf (45 N)	26.98 lbf (120 N)	611.5-M12
M 16	M 16	M 16	0.30	1.260	0.20	10.12 lbf (45 N)	22.48 lbf (100 N)	14.39 lbf (64 N)	35.97 lbf (160 N)	611.5-M16
M 20	M 20	-	0.39	1.575	0.28	11.69 lbf (52 N)	28.10 lbf (125 N)	16.86 lbf (75 N)	43.84 lbf (195 N)	611.5-M20
M 24	M 24	-	0.47	2.047	0.39	15.74 lbf (70 N)	38.22 lbf (170 N)	16.86 lbf (75 N)	55.08 lbf (245 N)	611.5-M24

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$7.94

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$7.94
100	249	Can$7.28
250	499	Can$6.62
≥ 500		Can$5.96

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.002 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.

Données CAD

Autres formats de données

À propos des téléchargements CAO

Enregistrer dans les Favoris

S	Boulon en acier, avec ressort à charge standard
SS	Boulon en acier, avec ressort à charge élevée
K	Boulon en plastique, avec ressort à charge standard

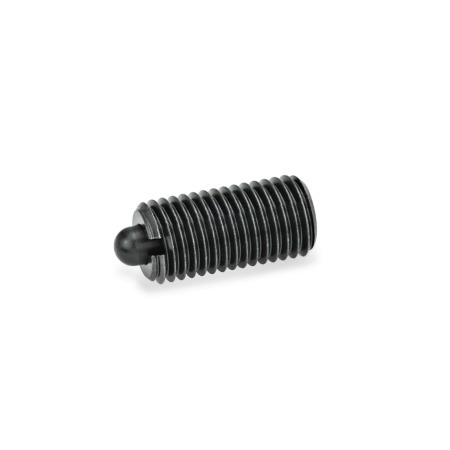

GN 616 Poussoirs à ressort Logement en acier, avec goupille de pointe en acier / plastique
