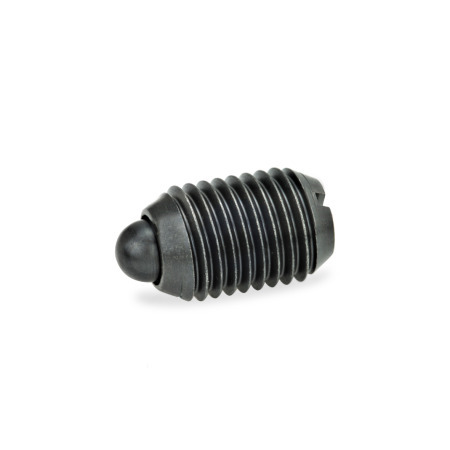

Poussoirs à ressort courts GN 615.1

Type: B - Acier, ressort à charge standard

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 615.1 Imprimer cette page Caractéristiques de l'inox

Description du produit

Les poussoirs à ressort GN 615.1 sont utilisés comme des détentes ainsi que pour les applications push-on/push-off et les éjecteurs.
L'utilisation de ces poussoirs à ressort en tant que mécanisme d'indexage encliquetable, avec les différentes manettes de commande, est une application courante.

Spécifications

Type B / BS

Logement en acier, finition noirci
Boulon en acier durci, finition noirci

Type BN / BSN

Logement en inox AISI 303
Boulon en inox AISI 303, nitruré

Ressort
Inox AISI 631

Marquage du type BS / BSN
Logement avec 2 marques longitudinales

RoHS

Pièce sélectionnée

Référence B - Acier, ressort à charge standard	Référence BN - Inox, ressort à charge standard	Référence BS - Acier, ressort à charge élevée	Référence BSN - Inox, ressort à charge élevée	d₁ Type B Type BN	Type BS Type BSN	d₂ -0.004	l ±0.004	w Compression	Charge du ressort en N ≈ standard (Type B / BN) initiale	Finale	Charge du ressort en N ≈ élevée (Type BS / BSN) initiale


4NG13/B	4NG14/BN			M 4	0.071 -0.004	0.354 ±0.004	0.059 +0.012/-0.016	1.01 lbf (4.5 N)	2.81 lbf (12.5 N)	-	-
5NG13/B	5NG14/BN			M 5	0.094 -0.004	0.472 ±0.004	0.079	1.12 lbf (5 N)	2.92 lbf (13 N)	-	-
6NG13/B	6NG14/BN	6NG13/BS	6NG14/BSN	M 6	0.106 -0.004	0.551 ±0.004	0.079	1.35 lbf (6 N)	3.82 lbf (17 N)	2.47 lbf (11 N)	5.62 lbf (25 N)
8NG13/B	8NG14/BN	8NG13/BS	8NG14/BSN	M 8	0.150 -0.004	0.630 ±0.004	0.079	3.60 lbf (16 N)	7.42 lbf (33 N)	5.17 lbf (23 N)	13.26 lbf (59 N)
10NG13/B	10NG14/BN	10NG13/BS	10NG14/BSN	M 10	0.177 -0.004	0.748 ±0.004	0.098	4.27 lbf (19 N)	9.44 lbf (42 N)	4.50 lbf (20 N)	12.14 lbf (54 N)
12NG13/B	12NG14/BN	12NG13/BS	12NG14/BSN	M 12	0.236 -0.004	0.866 ±0.004	0.138	4.95 lbf (22 N)	12.81 lbf (57 N)	8.54 lbf (38 N)	21.58 lbf (96 N)
16NG13/B	16NG14/BN	16NG13/BS	16NG14/BSN	M 16	0.335 -0.004	0.945 ±0.004	0.177 ±0.012	8.54 lbf (38 N)	17.54 lbf (78 N)	11.24 lbf (50 N)	22.48 lbf (100 N)
20NG13/B	20NG14/BN	20NG13/BS	20NG14/BSN	M 20	0.394 -0.004	1.181 ±0.004	0.256	8.77 lbf (39 N)	18.21 lbf (81 N)	11.69 lbf (52 N)	29.90 lbf (133 N)
24NG13/B	24NG14/BN	24NG13/BS	24NG14/BSN	M 24	0.512 -0.004	1.339 ±0.004	0.315	16.19 lbf (72 N)	34.85 lbf (155 N)	20.46 lbf (91 N)	50.13 lbf (223 N)

d₁ Type B Type BN	Type BS Type BSN	d₂ -0.004	l ±0.004	w Compression	Charge du ressort en N ≈ standard (Type B / BN) initiale	Finale	Charge du ressort en N ≈ élevée (Type BS / BSN) initiale	Finale

M 4	-	0.071	0.354	0.059 +0.012/-0.016	1.01 lbf (4.5 N)	2.81 lbf (12.5 N)	-	-
M 5	-	0.094	0.472	0.079	1.12 lbf (5 N)	2.92 lbf (13 N)	-	-
M 6	M 6	0.106	0.551	0.079	1.35 lbf (6 N)	3.82 lbf (17 N)	2.47 lbf (11 N)	5.62 lbf (25 N)
M 8	M 8	0.150	0.630	0.079	3.60 lbf (16 N)	7.42 lbf (33 N)	5.17 lbf (23 N)	13.26 lbf (59 N)
M 10	M 10	0.177	0.748	0.098	4.27 lbf (19 N)	9.44 lbf (42 N)	4.50 lbf (20 N)	12.14 lbf (54 N)
M 12	M 12	0.236	0.866	0.138	4.95 lbf (22 N)	12.81 lbf (57 N)	8.54 lbf (38 N)	21.58 lbf (96 N)
M 16	M 16	0.335	0.945	0.177 ±0.012	8.54 lbf (38 N)	17.54 lbf (78 N)	11.24 lbf (50 N)	22.48 lbf (100 N)
M 20	M 20	0.394	1.181	0.256	8.77 lbf (39 N)	18.21 lbf (81 N)	11.69 lbf (52 N)	29.90 lbf (133 N)
M 24	M 24	0.512	1.339	0.315	16.19 lbf (72 N)	34.85 lbf (155 N)	20.46 lbf (91 N)	50.13 lbf (223 N)

Référence

Total (net)

Can$3.00

In Stock: 14

En stock

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$3.00
100	249	Can$2.75
250	499	Can$2.50
≥ 500		Can$2.25

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.001 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
