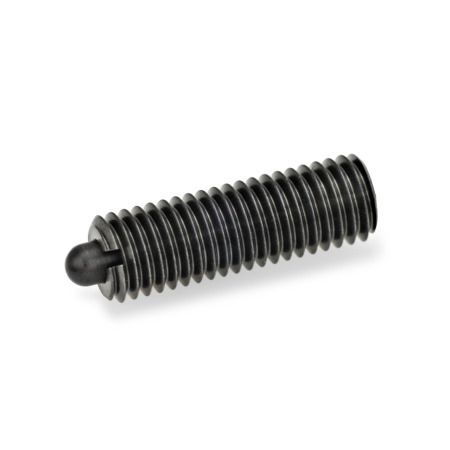

Poussoirs à ressort GN 616.1

Description du produit

Informations

Les poussoirs à ressort en inox GN 616.1 sont utilisés pour leurs fonctions de verrouillage, de pression et de maintien. Les entrées de liquides et saletés sont protégées par le joint.

La fente du côté poussoir est utilisée pour le vissage dans les trous de logement. Pour cela, un outil d'installation spécial GN 611.5 est disponible (voir le tableau).

Spécifications

Logement
Acier, finition noirci

Boulon
Acier, durci

Ressort
Inox AISI 303

Joint
Caoutchouc acrylonitrile butadiène (NBR)

Identification de type SS
Logement avec 2 marques longitudinales

RoHS

Accessoire

Outils de montage GN 611.5 (No. de pièce voir tableau)

Configuration et prix

Référence	d₁	d₂	Longueur l	w compression	Charge de ressort ≈ standard (Type S) initiale	finale	élevée (Type SS) initiale	finale	N° de code outil d'installation

616.1-M8-S	M 8	0.15	1.02	0.12	2.02 lbf (9 N)	5.40 lbf (24 N)	-	-	611.5-M10
616.1-M10-S	M 10	0.16	1.10	0.14	3.37 lbf (15 N)	6.74 lbf (30 N)	-	-	611.5-M10
616.1-M12-S	M 12	0.24	1.38	0.16	5.40 lbf (24 N)	11.24 lbf (50 N)	-	-	611.5-M12
616.1-M16-S	M 16	0.30	1.57	0.20	8.09 lbf (36 N)	13.04 lbf (58 N)	-	-	611.5-M16

Référence	d₁	d₂	Longueur l	w compression	Charge de ressort ≈ standard (Type S) initiale	finale	élevée (Type SS) initiale	finale	N° de code outil d'installation

616.1-M8-SS	M 8	0.15	1.02	0.12	2.02 lbf (9 N) 3.37 lbf (15 N) 5.40 lbf (24 N) 8.09 lbf (36 N)	-	3.82 lbf (17 N)	8.77 lbf (39 N)	611.5-M10
616.1-M10-SS	M 10	0.16	1.10	0.14	2.02 lbf (9 N) 3.37 lbf (15 N) 5.40 lbf (24 N) 8.09 lbf (36 N)	-	4.95 lbf (22 N)	9.67 lbf (43 N)	611.5-M10
616.1-M12-SS	M 12	0.24	1.38	0.16	2.02 lbf (9 N) 3.37 lbf (15 N) 5.40 lbf (24 N) 8.09 lbf (36 N)	-	8.99 lbf (40 N)	17.98 lbf (80 N)	611.5-M12
616.1-M16-SS	M 16	0.30	1.57	0.20	2.02 lbf (9 N) 3.37 lbf (15 N) 5.40 lbf (24 N) 8.09 lbf (36 N)	-	9.89 lbf (44 N)	25.40 lbf (113 N)	611.5-M16

d₁	d₂	Longueur l	w compression	Charge de ressort ≈ standard (Type S) initiale	finale	élevée (Type SS) initiale	finale	N° de code outil d'installation

M 8	0.15	1.02	0.12	2.02 lbf (9 N)	5.40 lbf (24 N)	3.82 lbf (17 N)	8.77 lbf (39 N)	611.5-M10
M 10	0.16	1.10	0.14	3.37 lbf (15 N)	6.74 lbf (30 N)	4.95 lbf (22 N)	9.67 lbf (43 N)	611.5-M10
M 12	0.24	1.38	0.16	5.40 lbf (24 N)	11.24 lbf (50 N)	8.99 lbf (40 N)	17.98 lbf (80 N)	611.5-M12
M 16	0.30	1.57	0.20	8.09 lbf (36 N)	13.04 lbf (58 N)	9.89 lbf (44 N)	25.40 lbf (113 N)	611.5-M16

Ouvrir le configurateur 3D

Filetage d₁

M 8

M 10

M 12

M 16

Type

S - Acier, ressort à charge standard

SS - Acier, ressort à charge élevée

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$13.38

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$13.38
100	249	Can$12.27
250	499	Can$11.15
≥ 500		Can$10.04

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.015 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
