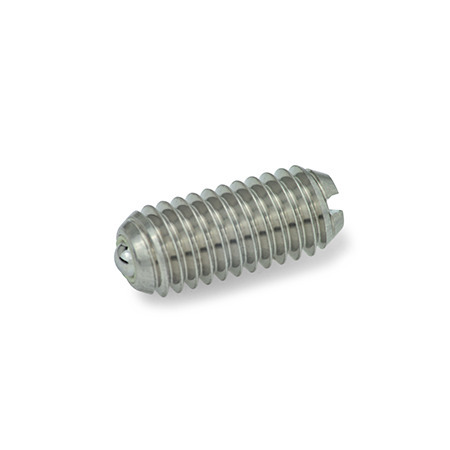

Poussoirs à ressort en inox GN 615.8


Type: KN - Inox, ressort à charge standard

GN 615.8 Poussoirs à ressort en inox, bille avec roulement à friction, avec fente Type: KSN - Inox, ressort à charge élevée

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Description du produit

Informations

Les poussoirs à ressort en inox GN 615.8 sont utilisés pour leurs fonctions de verrouillage, de pression et de maintien.

La bille est montée dans une coque en plastique de manière à être librement mobile, ce qui lui permet de rouler et donc d'optimiser les caractéristiques de verrouillage. Cela permet surtout de réduire l'usure de la contre-pièce.

Une autre caractéristique de ces poussoirs est que le roulement en plastique agit comme isolant électrique.

Spécifications

Logement
Inox AISI 303

Bille
Inox AISI 420C, durci

Ressort
Inox AISI 631

Roulement à friction

Plastique
résistant aux températures jusqu'à 90 °C

Identification du type KSN :
Logement avec 2 marques longitudinales

RoHS

Configuration et prix

Référence	d₁	d₂	Longueur l	w compression	Charge de ressort en N ≈ standard (Type KN) initiale	finale	Charge de ressort en N ≈ élevée (Type KSN) initiale	finale

615.8-M5-KN	M 5	0.08	0.47	0.02	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
615.8-M6-KN	M 6	0.10	0.55	0.03	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
615.8-M8-KN	M 8	0.14	0.63	0.04	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
615.8-M10-KN	M 10	0.18	0.75	0.06	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
615.8-M12-KN	M 12	0.26	0.87	0.09	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
615.8-M16-KN	M 16	0.33	0.94	0.12	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

Référence	d₁	d₂	Longueur l	w compression	Charge de ressort en N ≈ standard (Type KN) initiale	finale	Charge de ressort en N ≈ élevée (Type KSN) initiale	finale

615.8-M5-KSN	M 5	0.08	0.47	0.02	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
615.8-M6-KSN	M 6	0.10	0.55	0.03	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
615.8-M8-KSN	M 8	0.14	0.63	0.04	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
615.8-M10-KSN	M 10	0.18	0.75	0.06	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
615.8-M12-KSN	M 12	0.26	0.87	0.09	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
615.8-M16-KSN	M 16	0.33	0.94	0.12	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

d₁	d₂	Longueur l	w compression	Charge de ressort en N ≈ standard (Type KN) initiale	finale	Charge de ressort en N ≈ élevée (Type KSN) initiale	finale

M 5	0.08	0.47	0.02	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
M 6	0.10	0.55	0.03	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
M 8	0.14	0.63	0.04	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
M 10	0.18	0.75	0.06	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
M 12	0.26	0.87	0.09	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
M 16	0.33	0.94	0.12	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

Ouvrir le configurateur 3D

Type

KN - Inox, ressort à charge standard

KSN - Inox, ressort à charge élevée

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$12.77

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$12.77
100	249	Can$11.71
250	499	Can$10.64
≥ 500		Can$9.58

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.002 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
