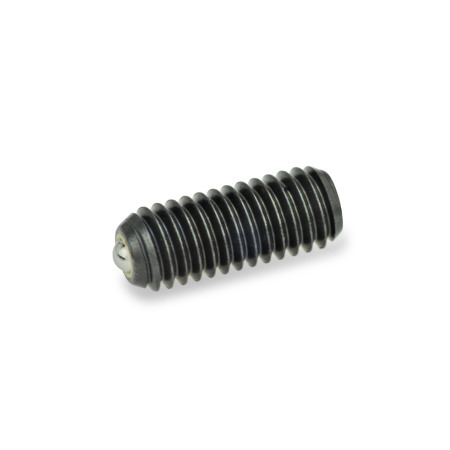

Poussoirs à ressort GN 615.9

Description du produit

Informations

Les poussoirs à ressort GN 615.9 sont utilisés pour leurs fonctions de verrouillage, de pression et de maintien.

La bille est montée dans une coque en plastique de manière à être librement mobile, ce qui lui permet de rouler et donc d'optimiser les caractéristiques de verrouillage. Cela permet surtout de réduire l'usure de la contre-pièce.

Une autre caractéristique de ces poussoirs est que le roulement en plastique agit comme isolant électrique.

Spécifications

Logement
Acier
noirci

Bille
Acier
durci

Ressort
Inox AISI 631

Roulement à friction

Plastique
résistant aux températures jusqu'à 90 °C

Identification du type KS :
Logement avec 2 marques longitudinales

RoHS

Configuration et prix

Référence	d₁	d₂	Longueur l	w compression	A/F	Charge de ressort en N ≈ standard (Type K) initiale	finale	élevée (Type KS) initiale	finale

615.9-M5-K	M 5	0.08	0.55	0.02	2.5	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
615.9-M6-K	M 6	0.10	0.59	0.03	3	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
615.9-M8-K	M 8	0.14	0.71	0.04	4	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
615.9-M10-K	M 10	0.18	0.91	0.06	5	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
615.9-M12-K	M 12	0.26	1.02	0.09	6	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
615.9-M16-K	M 16	0.33	1.30	0.12	8	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

Référence	d₁	d₂	Longueur l	w compression	A/F	Charge de ressort en N ≈ standard (Type K) initiale	finale	élevée (Type KS) initiale	finale

615.9-M5-KS	M 5	0.08	0.55	0.02	2.5	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
615.9-M6-KS	M 6	0.10	0.59	0.03	3	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
615.9-M8-KS	M 8	0.14	0.71	0.04	4	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
615.9-M10-KS	M 10	0.18	0.91	0.06	5	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
615.9-M12-KS	M 12	0.26	1.02	0.09	6	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
615.9-M16-KS	M 16	0.33	1.30	0.12	8	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

d₁	d₂	Longueur l	w compression	A/F	Charge de ressort en N ≈ standard (Type K) initiale	finale	élevée (Type KS) initiale	finale

M 5	0.08	0.55	0.02	2.5	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
M 6	0.10	0.59	0.03	3	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
M 8	0.14	0.71	0.04	4	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
M 10	0.18	0.91	0.06	5	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
M 12	0.26	1.02	0.09	6	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
M 16	0.33	1.30	0.12	8	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

Ouvrir le configurateur 3D

Type

K - Acier, ressort à charge standard

KS - Acier, ressort à charge élevée

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$9.85

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$9.85
100	249	Can$9.03
250	499	Can$8.21
≥ 500		Can$7.39

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.002 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
