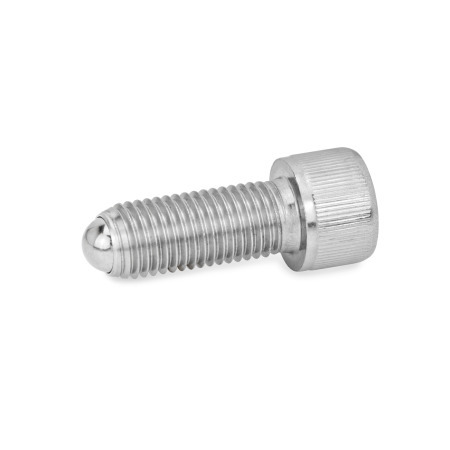

GN 606 Vis à 6 pans creux Inox, avec extrémités de billes orientables pleines, planes et dentelées.


Type: AN - Bille pleine

GN 606 Vis à 6 pans creux en inox, avec extrémités de billes orientables pleines, planes et dentelées. Type: BN - Bille plate

GN 606 Vis à 6 pans creux en inox, avec extrémités de billes orientables pleines, planes et dentelées. Type: VRN - Bille plate, avec butée de fin de course orientable, ondulée

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 606 Imprimer cette page Caractéristiques de l'inox

Description du produit

Informations

Les vis à 6 pans creux en inox GN 606 (Type AN) avec bille orientable pleine sont utilisées dans les applications où un contact à bille orientable est requis.

La bille amovible à face plane (Type BN) permet le serrage ou le support des surfaces non parallèles L'indentation de la pièce est éliminée et celle-ci ne change pas de position pendant le serrage.

Les vis à 6 pans creux avec bille de torsion de sécurité (types VN et VRN) sont conçues pour que la bille à face plane ne puisse pas se tordre à plus de 9 degrés au maximum. Cela permet un serrage complet de la bille à face plane à tout moment.

Spécifications

Corps
Inox, norme européenne n° 1.4301 (AISI 304)

Bille
Inox 1.4125 (AISI 440C)
Durci

RoHS

Schéma technique

GN 606 Vis à 6 pans creux en inox, avec extrémités de billes orientables pleines, planes et dentelées. schéma

Masquer schéma technique

Options de pièce / Tableau

Type

AN	Bille pleine
BN	Bille plate
VN	Bille plate, avec butée de fin de course orientable
VRN	Bille plate, avec butée de fin de course orientable, ondulée

Référence	d₁ Type AN Type BN	Type VN Type VRN	l₁ Longueur nominale	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Charge statique en NType AN / Type BN

606-8X32-0.500-AN	8 x 32	-	0.500	0.078	-	0.270	0.030	-	-	0.082	0.164	0.141	459 lbf (2040 N)
606-10X24-0.500-AN	10 x 24	-	0.500	0.094	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X24-0.625-AN	10 x 24	-	0.625	0.094	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.500-AN	10 x 32	-	0.500	0.125	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.625-AN	10 x 32	-	0.625	0.125	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-1/4X20-0.625-AN	1/4 x 20	-	0.625	0.156	-	0.375	0.049	-	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-0.750-AN	1/4 x 20	-	0.750	0.156	-	0.375	0.049	-	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-1.250-AN	1/4 x 20	-	1.250	0.156	-	0.375	0.049	-	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-5/16X18-0.875-AN	5/16 x 18	-	0.875	0.219	-	0.469	0.067	-	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-5/16X18-1.500-AN	5/16 x 18	-	1.500	0.219	-	0.469	0.067	-	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-3/8X16-1.000-AN	3/8 x 16	-	1.000	0.266	-	0.562	0.079	-	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-3/8X16-1.500-AN	3/8 x 16	-	1.500	0.266	-	0.562	0.079	-	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-1/2X13-2.000-AN	1/2 x 13	-	2.000	0.344	-	0.750	0.102	-	-	0.196	0.500	0.375	4047 lbf (18000 N)
606-M4-10-AN	M 4	-	0.394	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-12-AN	M 4	-	0.472	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-16-AN	M 4	-	0.630	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-20-AN	M 4	-	0.787	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-25-AN	M 4	-	0.984	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M5-12-AN	M 5	-	0.472	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-16-AN	M 5	-	0.630	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-20-AN	M 5	-	0.787	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-25-AN	M 5	-	0.984	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-30-AN	M 5	-	1.181	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M6-16-AN	M 6	-	0.630	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-AN	M 6	-	0.787	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-AN	M 6	-	0.984	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-AN	M 6	-	1.181	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-AN	M 6	-	1.575	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-AN	M 8	-	0.787	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-AN	M 8	-	1.181	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-AN	M 8	-	1.378	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-AN	M 8	-	1.575	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-AN	M 8	-	1.969	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-AN	M 10	-	0.984	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-AN	M 10	-	1.181	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-AN	M 10	-	1.575	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-AN	M 10	-	1.969	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-AN	M 10	-	2.362	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-AN	M 12	-	1.181	0.335	-	0.709	0.110	-	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-AN	M 12	-	1.969	0.335	-	0.709	0.110	-	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-AN	M 12	-	3.150	0.335	-	0.709	0.110	-	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-AN	M 16	-	1.575	0.472	-	0.945	0.169	-	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-AN	M 16	-	2.362	0.472	-	0.945	0.169	-	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-AN	M 16	-	3.150	0.472	-	0.945	0.169	-	-	0.236	0.630	0.551	9847 lbf (43800 N)

Référence	d₁ Type AN Type BN	Type VN Type VRN	l₁ Longueur nominale	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Charge statique en NType AN / Type BN

606-8X32-0.500-BN	8 x 32	-	0.500	-	0.061	0.270	-	0.0078	-	0.082	0.164	0.141	459 lbf (2040 N)
606-10X24-0.500-BN	10 x 24	-	0.500	-	0.075	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X24-0.625-BN	10 x 24	-	0.625	-	0.075	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.500-BN	10 x 32	-	0.500	-	0.103	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.625-BN	10 x 32	-	0.625	-	0.103	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-1/4X20-0.625-BN	1/4 x 20	-	0.625	-	0.124	0.375	-	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-0.750-BN	1/4 x 20	-	0.750	-	0.124	0.375	-	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-1.250-BN	1/4 x 20	-	1.250	-	0.124	0.375	-	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-5/16X18-0.875-BN	5/16 x 18	-	0.875	-	0.172	0.469	-	0.0314	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-5/16X18-1.500-BN	5/16 x 18	-	1.500	-	0.172	0.469	-	0.0314	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-3/8X16-1.000-BN	3/8 x 16	-	1.000	-	0.210	0.562	-	0.0314	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-3/8X16-1.500-BN	3/8 x 16	-	1.500	-	0.210	0.562	-	0.0314	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-1/2X13-2.000-BN	1/2 x 13	-	2.000	-	0.266	0.750	-	0.0393	-	0.196	0.500	0.375	4047 lbf (18000 N)
606-M4-10-BN	M 4	-	0.394	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-12-BN	M 4	-	0.472	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-16-BN	M 4	-	0.630	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-20-BN	M 4	-	0.787	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-25-BN	M 4	-	0.984	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M5-12-BN	M 5	-	0.472	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-16-BN	M 5	-	0.630	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-20-BN	M 5	-	0.787	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-25-BN	M 5	-	0.984	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-30-BN	M 5	-	1.181	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M6-16-BN	M 6	-	0.630	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-BN	M 6	-	0.787	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-BN	M 6	-	0.984	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-BN	M 6	-	1.181	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-BN	M 6	-	1.575	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-BN	M 8	-	0.787	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-BN	M 8	-	1.181	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-BN	M 8	-	1.378	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-BN	M 8	-	1.575	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-BN	M 8	-	1.969	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-BN	M 10	-	0.984	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-BN	M 10	-	1.181	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-BN	M 10	-	1.575	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-BN	M 10	-	1.969	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-BN	M 10	-	2.362	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-BN	M 12	-	1.181	-	0.283	0.709	-	0.0394	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-BN	M 12	-	1.969	-	0.283	0.709	-	0.0394	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-BN	M 12	-	3.150	-	0.283	0.709	-	0.0394	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-BN	M 16	-	1.575	-	0.421	0.945	-	0.0512	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-BN	M 16	-	2.362	-	0.421	0.945	-	0.0512	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-BN	M 16	-	3.150	-	0.421	0.945	-	0.0512	-	0.236	0.630	0.551	9847 lbf (43800 N)

Référence	d₁ Type AN Type BN	Type VN Type VRN	l₁ Longueur nominale	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Charge statique en NType AN / Type BN

606-M6-16-VN	-	M 6	0.630	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-VN	-	M 6	0.787	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-VN	-	M 6	0.984	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-VN	-	M 6	1.181	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-VN	-	M 6	1.575	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-VN	-	M 8	0.787	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-VN	-	M 8	1.181	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-VN	-	M 8	1.378	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-VN	-	M 8	1.575	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-VN	-	M 8	1.969	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-VN	-	M 10	0.984	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-VN	-	M 10	1.181	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-VN	-	M 10	1.575	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-VN	-	M 10	1.969	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-VN	-	M 10	2.362	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-VN	-	M 12	1.181	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-VN	-	M 12	1.969	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-VN	-	M 12	3.150	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-VN	-	M 16	1.575	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-VN	-	M 16	2.362	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-VN	-	M 16	3.150	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)

Référence	d₁ Type AN Type BN	Type VN Type VRN	l₁ Longueur nominale	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Charge statique en NType AN / Type BN

606-M6-16-VRN	-	M 6	0.630	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-VRN	-	M 6	0.787	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-VRN	-	M 6	0.984	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-VRN	-	M 6	1.181	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-VRN	-	M 6	1.575	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-VRN	-	M 8	0.787	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-VRN	-	M 8	1.181	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-VRN	-	M 8	1.378	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-VRN	-	M 8	1.575	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-VRN	-	M 8	1.969	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-VRN	-	M 10	0.984	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-VRN	-	M 10	1.181	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-VRN	-	M 10	1.575	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-VRN	-	M 10	1.969	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-VRN	-	M 10	2.362	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-VRN	-	M 12	1.181	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-VRN	-	M 12	1.969	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-VRN	-	M 12	3.150	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-VRN	-	M 16	1.575	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-VRN	-	M 16	2.362	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-VRN	-	M 16	3.150	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁ Type AN Type BN	Type VN Type VRN	l₁ Longueur nominale			d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Charge statique en NType AN / Type BN

8 x 32	-	0.500	-	-	0.078	0.061	0.270	0.030	0.0078	-	0.082	0.164	0.141	459 lbf (2040 N)
10 x 24	-	0.500	0.625	-	0.094	0.075	0.312	0.039	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
10 x 32	-	0.500	0.625	-	0.125	0.103	0.312	0.039	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
1/4 x 20	-	0.625	0.750	1.250	0.156	0.124	0.375	0.049	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
5/16 x 18	-	0.875	1.500	-	0.219	0.172	0.469	0.067	0.0314	-	0.137	0.313	0.250	2023 lbf (9000 N)
3/8 x 16	-	1.000	1.500	-	0.266	0.210	0.562	0.079	0.0314	-	0.177	0.375	0.313	3237 lbf (14400 N)
1/2 x 13	-	2.000	-	-	0.344	0.266	0.750	0.102	0.0393	-	0.196	0.500	0.375	4047 lbf (18000 N)

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ Type AN Type BN	Type VN Type VRN	l₁ Longueur nominale					d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Charge statique en NType AN / Type BN

M 4	-	0.394	0.472	0.630	0.787	0.984	0.098	0.079	0.276	0.031	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
M 5	-	0.472	0.630	0.787	0.984	1.181	0.118	0.098	0.335	0.039	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
M 6	M 6	0.630	0.787	0.984	1.181	1.575	0.157	0.126	0.394	0.051	0.0236	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
M 8	M 8	0.787	1.181	1.378	1.575	1.969	0.217	0.177	0.512	0.071	0.0315	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
M 10	M 10	0.984	1.181	1.575	1.969	2.362	0.276	0.236	0.630	0.091	0.0315	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
M 12	M 12	1.181	1.969	3.150	-	-	0.335	0.283	0.709	0.110	0.0394	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
M 16	M 16	1.575	2.362	3.150	-	-	0.472	0.421	0.945	0.169	0.0512	0.04	0.236	0.630	0.551	9847 lbf (43800 N)

Configuration et prix

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$14.30

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	249	Can$14.30
250	499	Can$13.11
500	999	Can$11.92
≥ 1000		Can$10.73

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.004 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
