EN 954.2 Indicateurs de position numériques Technopolymère plastique, écran à 4 chiffres, réceptacle de l'arbre en inox

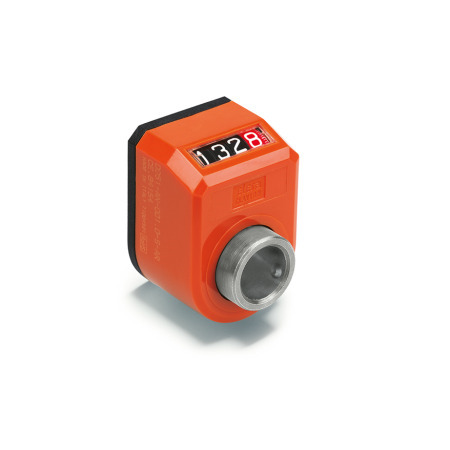

EN 954.2 Indicateurs de position numériques en technopolymère, écran à 5 chiffres, réceptacle de l'arbre en inox

ELESA original design
code: DD51.SST

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard EN 954.2 Imprimer cette page Instructions techniques pour les indicateurs de position Instructions d'installation GN 954 / GN 954.2 Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Informations

Les indicateurs de position numériques EN 954.2 sont dotés d'un compteur à entraînement direct à affichage numérique. Les deux sections du logement sont soudées par ultrasons. Cela est le gage d'un logement particulièrement compact et stable.

Le joint en caoutchouc mousse situé à l'arrière du boîtier de l'indicateur empêche la transmission de vibrations entre la machine et le mécanisme de compteur et fait également office de joint.

Spécifications

Logement
Plastique
Technopolymère (Polyamide PA)

Orange, RAL 2004OR
Gris, RAL 7035GR
Gris foncé, RAL 7021SG
Résistant aux températures jusqu'à 176 °F (80 °C)
Résistant aux huiles et aux solvants

Compteur

Chiffres blancs
Roues des nombres entiers noires
Décimales rouge avec graduation supplémentaire

Réceptacle de l'arbre
Inox AISI 303

Vis de pression DIN 916
6 pans creux et pointe dentelée

RoHS

Sur demande

Autre indication de compteur

Schéma technique

EN 954.2 Indicateurs de position numériques en technopolymère, écran à 5 chiffres, réceptacle de l'arbre en inox schéma

Masquer schéma technique

Options de pièce / Tableau

Installation (vue de face)

AN	Sur le chanfrein, ci-dessus
AR	Sur le chanfrein, ci-dessous
FN	À l'avant, au-dessus
FR	À l'avant, en dessous

Type

R	Nombres croissants dans le sens des aiguilles d'une montre
L	Nombres croissants dans le sens anti-horaire

Référence R - Nombres croissants dans le sens des aiguilles d'une montre	Référence L - Nombres croissants dans le sens anti-horaire	Alésage d H7	Compteur	Indication après un tour de l'axe	correspond au pas de filetage	révolutions max. par minute

954.2-B14-00.50-AN-R-OR	954.2-B14-00.50-AN-L-OR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-AN-R-GR	954.2-B14-00.50-AN-L-GR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-AN-R-SG	954.2-B14-00.50-AN-L-SG	B 14 H7	00.50	00.50	0.5	500
954.2-B14-01.00-AN-R-OR	954.2-B14-01.00-AN-L-OR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-AN-R-GR	954.2-B14-01.00-AN-L-GR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-AN-R-SG	954.2-B14-01.00-AN-L-SG	B 14 H7	01.00	01.00	1	250
954.2-B14-001.0-AN-R-OR	954.2-B14-001.0-AN-L-OR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-AN-R-GR	954.2-B14-001.0-AN-L-GR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-AN-R-SG	954.2-B14-001.0-AN-L-SG	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.25-AN-R-OR	954.2-B14-001.25-AN-L-OR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-AN-R-GR	954.2-B14-001.25-AN-L-GR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-AN-R-SG	954.2-B14-001.25-AN-L-SG	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.5-AN-R-OR	954.2-B14-001.5-AN-L-OR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-AN-R-GR	954.2-B14-001.5-AN-L-GR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-AN-R-SG	954.2-B14-001.5-AN-L-SG	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-002.0-AN-R-OR	954.2-B14-002.0-AN-L-OR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-AN-R-GR	954.2-B14-002.0-AN-L-GR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-AN-R-SG	954.2-B14-002.0-AN-L-SG	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.5-AN-R-OR	954.2-B14-002.5-AN-L-OR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-AN-R-GR	954.2-B14-002.5-AN-L-GR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-AN-R-SG	954.2-B14-002.5-AN-L-SG	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-003.0-AN-R-OR	954.2-B14-003.0-AN-L-OR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-AN-R-GR	954.2-B14-003.0-AN-L-GR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-AN-R-SG	954.2-B14-003.0-AN-L-SG	B 14 H7	003.0	003.0	3	830
954.2-B14-004.0-AN-R-OR	954.2-B14-004.0-AN-L-OR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-AN-R-GR	954.2-B14-004.0-AN-L-GR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-AN-R-SG	954.2-B14-004.0-AN-L-SG	B 14 H7	004.0	004.0	4	625
954.2-B14-005.0-AN-R-OR	954.2-B14-005.0-AN-L-OR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-AN-R-GR	954.2-B14-005.0-AN-L-GR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-AN-R-SG	954.2-B14-005.0-AN-L-SG	B 14 H7	005.0	005.0	5	500
954.2-B14-006.0-AN-R-OR	954.2-B14-006.0-AN-L-OR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-AN-R-GR	954.2-B14-006.0-AN-L-GR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-AN-R-SG	954.2-B14-006.0-AN-L-SG	B 14 H7	006.0	006.0	6	415
954.2-B14-008.0-AN-R-OR	954.2-B14-008.0-AN-L-OR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-AN-R-GR	954.2-B14-008.0-AN-L-GR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-AN-R-SG	954.2-B14-008.0-AN-L-SG	B 14 H7	008.0	008.0	8	315
954.2-B14-010.0-AN-R-OR	954.2-B14-010.0-AN-L-OR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-AN-R-GR	954.2-B14-010.0-AN-L-GR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-AN-R-SG	954.2-B14-010.0-AN-L-SG	B 14 H7	010.0	010.0	10	250
954.2-B1/2-00.50-AN-R-OR	954.2-B1/2-00.50-AN-L-OR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-AN-R-GR	954.2-B1/2-00.50-AN-L-GR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-AN-R-SG	954.2-B1/2-00.50-AN-L-SG	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-01.00-AN-R-OR	954.2-B1/2-01.00-AN-L-OR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-AN-R-GR	954.2-B1/2-01.00-AN-L-GR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-AN-R-SG	954.2-B1/2-01.00-AN-L-SG	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-001.0-AN-R-OR	954.2-B1/2-001.0-AN-L-OR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-AN-R-GR	954.2-B1/2-001.0-AN-L-GR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-AN-R-SG	954.2-B1/2-001.0-AN-L-SG	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.25-AN-R-OR	954.2-B1/2-001.25-AN-L-OR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-AN-R-GR	954.2-B1/2-001.25-AN-L-GR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-AN-R-SG	954.2-B1/2-001.25-AN-L-SG	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.5-AN-R-OR	954.2-B1/2-001.5-AN-L-OR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-AN-R-GR	954.2-B1/2-001.5-AN-L-GR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-AN-R-SG	954.2-B1/2-001.5-AN-L-SG	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-002.0-AN-R-OR	954.2-B1/2-002.0-AN-L-OR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-AN-R-GR	954.2-B1/2-002.0-AN-L-GR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-AN-R-SG	954.2-B1/2-002.0-AN-L-SG	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.5-AN-R-OR	954.2-B1/2-002.5-AN-L-OR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-AN-R-GR	954.2-B1/2-002.5-AN-L-GR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-AN-R-SG	954.2-B1/2-002.5-AN-L-SG	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-003.0-AN-R-OR	954.2-B1/2-003.0-AN-L-OR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-AN-R-GR	954.2-B1/2-003.0-AN-L-GR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-AN-R-SG	954.2-B1/2-003.0-AN-L-SG	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-004.0-AN-R-OR	954.2-B1/2-004.0-AN-L-OR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-AN-R-GR	954.2-B1/2-004.0-AN-L-GR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-AN-R-SG	954.2-B1/2-004.0-AN-L-SG	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-005.0-AN-R-OR	954.2-B1/2-005.0-AN-L-OR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-AN-R-GR	954.2-B1/2-005.0-AN-L-GR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-AN-R-SG	954.2-B1/2-005.0-AN-L-SG	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-006.0-AN-R-OR	954.2-B1/2-006.0-AN-L-OR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-AN-R-GR	954.2-B1/2-006.0-AN-L-GR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-AN-R-SG	954.2-B1/2-006.0-AN-L-SG	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-008.0-AN-R-OR	954.2-B1/2-008.0-AN-L-OR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-AN-R-GR	954.2-B1/2-008.0-AN-L-GR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-AN-R-SG	954.2-B1/2-008.0-AN-L-SG	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-010.0-AN-R-OR	954.2-B1/2-010.0-AN-L-OR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-AN-R-GR	954.2-B1/2-010.0-AN-L-GR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-AN-R-SG	954.2-B1/2-010.0-AN-L-SG	B 1/2 H7	010.0	010.0	10	250

Référence R - Nombres croissants dans le sens des aiguilles d'une montre	Référence L - Nombres croissants dans le sens anti-horaire	Alésage d H7	Compteur	Indication après un tour de l'axe	correspond au pas de filetage	révolutions max. par minute

954.2-B14-00.50-AR-R-OR	954.2-B14-00.50-AR-L-OR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-AR-R-GR	954.2-B14-00.50-AR-L-GR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-AR-R-SG	954.2-B14-00.50-AR-L-SG	B 14 H7	00.50	00.50	0.5	500
954.2-B14-01.00-AR-R-OR	954.2-B14-01.00-AR-L-OR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-AR-R-GR	954.2-B14-01.00-AR-L-GR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-AR-R-SG	954.2-B14-01.00-AR-L-SG	B 14 H7	01.00	01.00	1	250
954.2-B14-001.0-AR-R-OR	954.2-B14-001.0-AR-L-OR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-AR-R-GR	954.2-B14-001.0-AR-L-GR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-AR-R-SG	954.2-B14-001.0-AR-L-SG	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.25-AR-R-OR	954.2-B14-001.25-AR-L-OR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-AR-R-GR	954.2-B14-001.25-AR-L-GR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-AR-R-SG	954.2-B14-001.25-AR-L-SG	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.5-AR-R-OR	954.2-B14-001.5-AR-L-OR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-AR-R-GR	954.2-B14-001.5-AR-L-GR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-AR-R-SG	954.2-B14-001.5-AR-L-SG	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-002.0-AR-R-OR	954.2-B14-002.0-AR-L-OR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-AR-R-GR	954.2-B14-002.0-AR-L-GR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-AR-R-SG	954.2-B14-002.0-AR-L-SG	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.5-AR-R-OR	954.2-B14-002.5-AR-L-OR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-AR-R-GR	954.2-B14-002.5-AR-L-GR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-AR-R-SG	954.2-B14-002.5-AR-L-SG	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-003.0-AR-R-OR	954.2-B14-003.0-AR-L-OR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-AR-R-GR	954.2-B14-003.0-AR-L-GR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-AR-R-SG	954.2-B14-003.0-AR-L-SG	B 14 H7	003.0	003.0	3	830
954.2-B14-004.0-AR-R-OR	954.2-B14-004.0-AR-L-OR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-AR-R-GR	954.2-B14-004.0-AR-L-GR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-AR-R-SG	954.2-B14-004.0-AR-L-SG	B 14 H7	004.0	004.0	4	625
954.2-B14-005.0-AR-R-OR	954.2-B14-005.0-AR-L-OR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-AR-R-GR	954.2-B14-005.0-AR-L-GR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-AR-R-SG	954.2-B14-005.0-AR-L-SG	B 14 H7	005.0	005.0	5	500
954.2-B14-006.0-AR-R-OR	954.2-B14-006.0-AR-L-OR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-AR-R-GR	954.2-B14-006.0-AR-L-GR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-AR-R-SG	954.2-B14-006.0-AR-L-SG	B 14 H7	006.0	006.0	6	415
954.2-B14-008.0-AR-R-OR	954.2-B14-008.0-AR-L-OR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-AR-R-GR	954.2-B14-008.0-AR-L-GR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-AR-R-SG	954.2-B14-008.0-AR-L-SG	B 14 H7	008.0	008.0	8	315
954.2-B14-010.0-AR-R-OR	954.2-B14-010.0-AR-L-OR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-AR-R-GR	954.2-B14-010.0-AR-L-GR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-AR-R-SG	954.2-B14-010.0-AR-L-SG	B 14 H7	010.0	010.0	10	250
954.2-B1/2-00.50-AR-R-OR	954.2-B1/2-00.50-AR-L-OR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-AR-R-GR	954.2-B1/2-00.50-AR-L-GR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-AR-R-SG	954.2-B1/2-00.50-AR-L-SG	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-01.00-AR-R-OR	954.2-B1/2-01.00-AR-L-OR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-AR-R-GR	954.2-B1/2-01.00-AR-L-GR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-AR-R-SG	954.2-B1/2-01.00-AR-L-SG	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-001.0-AR-R-OR	954.2-B1/2-001.0-AR-L-OR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-AR-R-GR	954.2-B1/2-001.0-AR-L-GR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-AR-R-SG	954.2-B1/2-001.0-AR-L-SG	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.25-AR-R-OR	954.2-B1/2-001.25-AR-L-OR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-AR-R-GR	954.2-B1/2-001.25-AR-L-GR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-AR-R-SG	954.2-B1/2-001.25-AR-L-SG	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.5-AR-R-OR	954.2-B1/2-001.5-AR-L-OR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-AR-R-GR	954.2-B1/2-001.5-AR-L-GR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-AR-R-SG	954.2-B1/2-001.5-AR-L-SG	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-002.0-AR-R-OR	954.2-B1/2-002.0-AR-L-OR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-AR-R-GR	954.2-B1/2-002.0-AR-L-GR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-AR-R-SG	954.2-B1/2-002.0-AR-L-SG	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.5-AR-R-OR	954.2-B1/2-002.5-AR-L-OR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-AR-R-GR	954.2-B1/2-002.5-AR-L-GR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-AR-R-SG	954.2-B1/2-002.5-AR-L-SG	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-003.0-AR-R-OR	954.2-B1/2-003.0-AR-L-OR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-AR-R-GR	954.2-B1/2-003.0-AR-L-GR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-AR-R-SG	954.2-B1/2-003.0-AR-L-SG	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-004.0-AR-R-OR	954.2-B1/2-004.0-AR-L-OR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-AR-R-GR	954.2-B1/2-004.0-AR-L-GR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-AR-R-SG	954.2-B1/2-004.0-AR-L-SG	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-005.0-AR-R-OR	954.2-B1/2-005.0-AR-L-OR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-AR-R-GR	954.2-B1/2-005.0-AR-L-GR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-AR-R-SG	954.2-B1/2-005.0-AR-L-SG	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-006.0-AR-R-OR	954.2-B1/2-006.0-AR-L-OR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-AR-R-GR	954.2-B1/2-006.0-AR-L-GR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-AR-R-SG	954.2-B1/2-006.0-AR-L-SG	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-008.0-AR-R-OR	954.2-B1/2-008.0-AR-L-OR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-AR-R-GR	954.2-B1/2-008.0-AR-L-GR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-AR-R-SG	954.2-B1/2-008.0-AR-L-SG	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-010.0-AR-R-OR	954.2-B1/2-010.0-AR-L-OR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-AR-R-GR	954.2-B1/2-010.0-AR-L-GR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-AR-R-SG	954.2-B1/2-010.0-AR-L-SG	B 1/2 H7	010.0	010.0	10	250

Référence R - Nombres croissants dans le sens des aiguilles d'une montre	Référence L - Nombres croissants dans le sens anti-horaire	Alésage d H7	Compteur	Indication après un tour de l'axe	correspond au pas de filetage	révolutions max. par minute

954.2-B14-00.50-FN-R-OR	954.2-B14-00.50-FN-L-OR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-FN-R-GR	954.2-B14-00.50-FN-L-GR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-FN-R-SG	954.2-B14-00.50-FN-L-SG	B 14 H7	00.50	00.50	0.5	500
954.2-B14-01.00-FN-R-OR	954.2-B14-01.00-FN-L-OR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-FN-R-GR	954.2-B14-01.00-FN-L-GR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-FN-R-SG	954.2-B14-01.00-FN-L-SG	B 14 H7	01.00	01.00	1	250
954.2-B14-001.0-FN-R-OR	954.2-B14-001.0-FN-L-OR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-FN-R-GR	954.2-B14-001.0-FN-L-GR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-FN-R-SG	954.2-B14-001.0-FN-L-SG	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.25-FN-R-OR	954.2-B14-001.25-FN-L-OR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-FN-R-GR	954.2-B14-001.25-FN-L-GR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-FN-R-SG	954.2-B14-001.25-FN-L-SG	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.5-FN-R-OR	954.2-B14-001.5-FN-L-OR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-FN-R-GR	954.2-B14-001.5-FN-L-GR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-FN-R-SG	954.2-B14-001.5-FN-L-SG	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-002.0-FN-R-OR	954.2-B14-002.0-FN-L-OR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-FN-R-GR	954.2-B14-002.0-FN-L-GR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-FN-R-SG	954.2-B14-002.0-FN-L-SG	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.5-FN-R-OR	954.2-B14-002.5-FN-L-OR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-FN-R-GR	954.2-B14-002.5-FN-L-GR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-FN-R-SG	954.2-B14-002.5-FN-L-SG	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-003.0-FN-R-OR	954.2-B14-003.0-FN-L-OR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-FN-R-GR	954.2-B14-003.0-FN-L-GR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-FN-R-SG	954.2-B14-003.0-FN-L-SG	B 14 H7	003.0	003.0	3	830
954.2-B14-004.0-FN-R-OR	954.2-B14-004.0-FN-L-OR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-FN-R-GR	954.2-B14-004.0-FN-L-GR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-FN-R-SG	954.2-B14-004.0-FN-L-SG	B 14 H7	004.0	004.0	4	625
954.2-B14-005.0-FN-R-OR	954.2-B14-005.0-FN-L-OR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-FN-R-GR	954.2-B14-005.0-FN-L-GR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-FN-R-SG	954.2-B14-005.0-FN-L-SG	B 14 H7	005.0	005.0	5	500
954.2-B14-006.0-FN-R-OR	954.2-B14-006.0-FN-L-OR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-FN-R-GR	954.2-B14-006.0-FN-L-GR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-FN-R-SG	954.2-B14-006.0-FN-L-SG	B 14 H7	006.0	006.0	6	415
954.2-B14-008.0-FN-R-OR	954.2-B14-008.0-FN-L-OR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-FN-R-GR	954.2-B14-008.0-FN-L-GR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-FN-R-SG	954.2-B14-008.0-FN-L-SG	B 14 H7	008.0	008.0	8	315
954.2-B14-010.0-FN-R-OR	954.2-B14-010.0-FN-L-OR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-FN-R-GR	954.2-B14-010.0-FN-L-GR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-FN-R-SG	954.2-B14-010.0-FN-L-SG	B 14 H7	010.0	010.0	10	250
954.2-B1/2-00.50-FN-R-OR	954.2-B1/2-00.50-FN-L-OR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-FN-R-GR	954.2-B1/2-00.50-FN-L-GR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-FN-R-SG	954.2-B1/2-00.50-FN-L-SG	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-01.00-FN-R-OR	954.2-B1/2-01.00-FN-L-OR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-FN-R-GR	954.2-B1/2-01.00-FN-L-GR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-FN-R-SG	954.2-B1/2-01.00-FN-L-SG	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-001.0-FN-R-OR	954.2-B1/2-001.0-FN-L-OR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-FN-R-GR	954.2-B1/2-001.0-FN-L-GR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-FN-R-SG	954.2-B1/2-001.0-FN-L-SG	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.25-FN-R-OR	954.2-B1/2-001.25-FN-L-OR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-FN-R-GR	954.2-B1/2-001.25-FN-L-GR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-FN-R-SG	954.2-B1/2-001.25-FN-L-SG	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.5-FN-R-OR	954.2-B1/2-001.5-FN-L-OR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-FN-R-GR	954.2-B1/2-001.5-FN-L-GR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-FN-R-SG	954.2-B1/2-001.5-FN-L-SG	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-002.0-FN-R-OR	954.2-B1/2-002.0-FN-L-OR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-FN-R-GR	954.2-B1/2-002.0-FN-L-GR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-FN-R-SG	954.2-B1/2-002.0-FN-L-SG	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.5-FN-R-OR	954.2-B1/2-002.5-FN-L-OR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-FN-R-GR	954.2-B1/2-002.5-FN-L-GR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-FN-R-SG	954.2-B1/2-002.5-FN-L-SG	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-003.0-FN-R-OR	954.2-B1/2-003.0-FN-L-OR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-FN-R-GR	954.2-B1/2-003.0-FN-L-GR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-FN-R-SG	954.2-B1/2-003.0-FN-L-SG	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-004.0-FN-R-OR	954.2-B1/2-004.0-FN-L-OR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-FN-R-GR	954.2-B1/2-004.0-FN-L-GR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-FN-R-SG	954.2-B1/2-004.0-FN-L-SG	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-005.0-FN-R-OR	954.2-B1/2-005.0-FN-L-OR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-FN-R-GR	954.2-B1/2-005.0-FN-L-GR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-FN-R-SG	954.2-B1/2-005.0-FN-L-SG	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-006.0-FN-R-OR	954.2-B1/2-006.0-FN-L-OR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-FN-R-GR	954.2-B1/2-006.0-FN-L-GR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-FN-R-SG	954.2-B1/2-006.0-FN-L-SG	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-008.0-FN-R-OR	954.2-B1/2-008.0-FN-L-OR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-FN-R-GR	954.2-B1/2-008.0-FN-L-GR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-FN-R-SG	954.2-B1/2-008.0-FN-L-SG	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-010.0-FN-R-OR	954.2-B1/2-010.0-FN-L-OR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-FN-R-GR	954.2-B1/2-010.0-FN-L-GR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-FN-R-SG	954.2-B1/2-010.0-FN-L-SG	B 1/2 H7	010.0	010.0	10	250

Référence R - Nombres croissants dans le sens des aiguilles d'une montre	Référence L - Nombres croissants dans le sens anti-horaire	Alésage d H7	Compteur	Indication après un tour de l'axe	correspond au pas de filetage	révolutions max. par minute

954.2-B14-00.50-FR-R-OR	954.2-B14-00.50-FR-L-OR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-FR-R-GR	954.2-B14-00.50-FR-L-GR	B 14 H7	00.50	00.50	0.5	500
954.2-B14-00.50-FR-R-SG	954.2-B14-00.50-FR-L-SG	B 14 H7	00.50	00.50	0.5	500
954.2-B14-01.00-FR-R-OR	954.2-B14-01.00-FR-L-OR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-FR-R-GR	954.2-B14-01.00-FR-L-GR	B 14 H7	01.00	01.00	1	250
954.2-B14-01.00-FR-R-SG	954.2-B14-01.00-FR-L-SG	B 14 H7	01.00	01.00	1	250
954.2-B14-001.0-FR-R-OR	954.2-B14-001.0-FR-L-OR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-FR-R-GR	954.2-B14-001.0-FR-L-GR	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.0-FR-R-SG	954.2-B14-001.0-FR-L-SG	B 14 H7	001.0	001.0	1	1500
954.2-B14-001.25-FR-R-OR	954.2-B14-001.25-FR-L-OR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-FR-R-GR	954.2-B14-001.25-FR-L-GR	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.25-FR-R-SG	954.2-B14-001.25-FR-L-SG	B 14 H7	001.25	001.2/3	1.25	1500
954.2-B14-001.5-FR-R-OR	954.2-B14-001.5-FR-L-OR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-FR-R-GR	954.2-B14-001.5-FR-L-GR	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-001.5-FR-R-SG	954.2-B14-001.5-FR-L-SG	B 14 H7	001.5	001.5	1.5	1500
954.2-B14-002.0-FR-R-OR	954.2-B14-002.0-FR-L-OR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-FR-R-GR	954.2-B14-002.0-FR-L-GR	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.0-FR-R-SG	954.2-B14-002.0-FR-L-SG	B 14 H7	002.0	002.0	2	1250
954.2-B14-002.5-FR-R-OR	954.2-B14-002.5-FR-L-OR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-FR-R-GR	954.2-B14-002.5-FR-L-GR	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-002.5-FR-R-SG	954.2-B14-002.5-FR-L-SG	B 14 H7	002.5	002.5	2.5	1000
954.2-B14-003.0-FR-R-OR	954.2-B14-003.0-FR-L-OR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-FR-R-GR	954.2-B14-003.0-FR-L-GR	B 14 H7	003.0	003.0	3	830
954.2-B14-003.0-FR-R-SG	954.2-B14-003.0-FR-L-SG	B 14 H7	003.0	003.0	3	830
954.2-B14-004.0-FR-R-OR	954.2-B14-004.0-FR-L-OR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-FR-R-GR	954.2-B14-004.0-FR-L-GR	B 14 H7	004.0	004.0	4	625
954.2-B14-004.0-FR-R-SG	954.2-B14-004.0-FR-L-SG	B 14 H7	004.0	004.0	4	625
954.2-B14-005.0-FR-R-OR	954.2-B14-005.0-FR-L-OR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-FR-R-GR	954.2-B14-005.0-FR-L-GR	B 14 H7	005.0	005.0	5	500
954.2-B14-005.0-FR-R-SG	954.2-B14-005.0-FR-L-SG	B 14 H7	005.0	005.0	5	500
954.2-B14-006.0-FR-R-OR	954.2-B14-006.0-FR-L-OR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-FR-R-GR	954.2-B14-006.0-FR-L-GR	B 14 H7	006.0	006.0	6	415
954.2-B14-006.0-FR-R-SG	954.2-B14-006.0-FR-L-SG	B 14 H7	006.0	006.0	6	415
954.2-B14-008.0-FR-R-OR	954.2-B14-008.0-FR-L-OR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-FR-R-GR	954.2-B14-008.0-FR-L-GR	B 14 H7	008.0	008.0	8	315
954.2-B14-008.0-FR-R-SG	954.2-B14-008.0-FR-L-SG	B 14 H7	008.0	008.0	8	315
954.2-B14-010.0-FR-R-OR	954.2-B14-010.0-FR-L-OR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-FR-R-GR	954.2-B14-010.0-FR-L-GR	B 14 H7	010.0	010.0	10	250
954.2-B14-010.0-FR-R-SG	954.2-B14-010.0-FR-L-SG	B 14 H7	010.0	010.0	10	250
954.2-B1/2-00.50-FR-R-OR	954.2-B1/2-00.50-FR-L-OR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-FR-R-GR	954.2-B1/2-00.50-FR-L-GR	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-00.50-FR-R-SG	954.2-B1/2-00.50-FR-L-SG	B 1/2 H7	00.50	00.50	0.5	500
954.2-B1/2-01.00-FR-R-OR	954.2-B1/2-01.00-FR-L-OR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-FR-R-GR	954.2-B1/2-01.00-FR-L-GR	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-01.00-FR-R-SG	954.2-B1/2-01.00-FR-L-SG	B 1/2 H7	01.00	01.00	1	250
954.2-B1/2-001.0-FR-R-OR	954.2-B1/2-001.0-FR-L-OR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-FR-R-GR	954.2-B1/2-001.0-FR-L-GR	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.0-FR-R-SG	954.2-B1/2-001.0-FR-L-SG	B 1/2 H7	001.0	001.0	1	1500
954.2-B1/2-001.25-FR-R-OR	954.2-B1/2-001.25-FR-L-OR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-FR-R-GR	954.2-B1/2-001.25-FR-L-GR	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.25-FR-R-SG	954.2-B1/2-001.25-FR-L-SG	B 1/2 H7	001.25	001.2/3	1.25	1500
954.2-B1/2-001.5-FR-R-OR	954.2-B1/2-001.5-FR-L-OR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-FR-R-GR	954.2-B1/2-001.5-FR-L-GR	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-001.5-FR-R-SG	954.2-B1/2-001.5-FR-L-SG	B 1/2 H7	001.5	001.5	1.5	1500
954.2-B1/2-002.0-FR-R-OR	954.2-B1/2-002.0-FR-L-OR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-FR-R-GR	954.2-B1/2-002.0-FR-L-GR	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.0-FR-R-SG	954.2-B1/2-002.0-FR-L-SG	B 1/2 H7	002.0	002.0	2	1250
954.2-B1/2-002.5-FR-R-OR	954.2-B1/2-002.5-FR-L-OR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-FR-R-GR	954.2-B1/2-002.5-FR-L-GR	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-002.5-FR-R-SG	954.2-B1/2-002.5-FR-L-SG	B 1/2 H7	002.5	002.5	2.5	1000
954.2-B1/2-003.0-FR-R-OR	954.2-B1/2-003.0-FR-L-OR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-FR-R-GR	954.2-B1/2-003.0-FR-L-GR	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-003.0-FR-R-SG	954.2-B1/2-003.0-FR-L-SG	B 1/2 H7	003.0	003.0	3	830
954.2-B1/2-004.0-FR-R-OR	954.2-B1/2-004.0-FR-L-OR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-FR-R-GR	954.2-B1/2-004.0-FR-L-GR	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-004.0-FR-R-SG	954.2-B1/2-004.0-FR-L-SG	B 1/2 H7	004.0	004.0	4	625
954.2-B1/2-005.0-FR-R-OR	954.2-B1/2-005.0-FR-L-OR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-FR-R-GR	954.2-B1/2-005.0-FR-L-GR	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-005.0-FR-R-SG	954.2-B1/2-005.0-FR-L-SG	B 1/2 H7	005.0	005.0	5	500
954.2-B1/2-006.0-FR-R-OR	954.2-B1/2-006.0-FR-L-OR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-FR-R-GR	954.2-B1/2-006.0-FR-L-GR	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-006.0-FR-R-SG	954.2-B1/2-006.0-FR-L-SG	B 1/2 H7	006.0	006.0	6	415
954.2-B1/2-008.0-FR-R-OR	954.2-B1/2-008.0-FR-L-OR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-FR-R-GR	954.2-B1/2-008.0-FR-L-GR	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-008.0-FR-R-SG	954.2-B1/2-008.0-FR-L-SG	B 1/2 H7	008.0	008.0	8	315
954.2-B1/2-010.0-FR-R-OR	954.2-B1/2-010.0-FR-L-OR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-FR-R-GR	954.2-B1/2-010.0-FR-L-GR	B 1/2 H7	010.0	010.0	10	250
954.2-B1/2-010.0-FR-R-SG	954.2-B1/2-010.0-FR-L-SG	B 1/2 H7	010.0	010.0	10	250

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

Alésage d H7	Compteur	Indication après un tour de l'axe	correspond au pas de filetage	révolutions max. par minute

B 1/2	00.50	00.50	0.5	500
B 1/2	01.00	01.00	1	250
B 1/2	001.0	001.0	1	1500
B 1/2	001.25	001.2/3	1.25	1500
B 1/2	001.5	001.5	1.5	1500
B 1/2	002.0	002.0	2	1250
B 1/2	002.5	002.5	2.5	1000
B 1/2	003.0	003.0	3	830
B 1/2	004.0	004.0	4	625
B 1/2	005.0	005.0	5	500
B 1/2	006.0	006.0	6	415
B 1/2	008.0	008.0	8	315
B 1/2	010.0	010.0	10	250

* Convient aux unités linéaires tubulaires GN 291 et GN 292 Ø 18 mm

** Convient aux unités linéaires tubulaires GN 291, GN 292 et GN 293 Ø 30 mm

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

Alésage d H7	Compteur	Indication après un tour de l'axe	correspond au pas de filetage	révolutions max. par minute

B 14	00.50	00.50	0.5	500
B 14	01.00	01.00	1	250
B 14	001.0	001.0	1	1500
B 14	001.25	001.2/3	1.25	1500
B 14	001.5	001.5	1.5	1500
B 14	002.0	002.0	2	1250
B 14	002.5	002.5	2.5	1000
B 14*	003.0	003.0	3	830
B 14**	004.0	004.0	4	625
B 14	005.0	005.0	5	500
B 14	006.0	006.0	6	415
B 14	008.0	008.0	8	315
B 14	010.0	010.0	10	250

* Convient aux unités linéaires tubulaires GN 291 et GN 292 Ø 18 mm

** Convient aux unités linéaires tubulaires GN 291, GN 292 et GN 293 Ø 30 mm

Configuration et prix

Ouvrir le configurateur 3D

Instructions d'installation

Avant l'installation de l'indicateur de position, un alésage doit être réalisé pour le point de contact de limitation de couple.

Avec les Adaptateur de montage EN 952.1, l'arbre creux (avec alésage de 14 H7) de l'indicateur de position peut être adapté pour s'ajuster à la broche.

Si le diamètre de l'arbre creux doit être réduit lors du montage d'un bouton de commande, les Boutons de commande GN 957 combinent les deux fonctions en un seul composant (aucune douille d'adaptation n'est requise).

Le montage de l'indicateur de position se fait à travers le point de contact de limitation de couple qui est relié à la broche creuse et fixé par une vis de pression.

Avec les Plaques de serrage GN 954.7, les douilles peuvent être serrées et fixées après le réglage.

Principe de fonctionnement

L'indicateur de position est équipé d'un arbre creux qui est glissé directement sur la broche et qui est relié à la broche par une vis de pression. Les rotations de la broche sont transmises à un compteur directement par un engrenage. Pour le support de couple, une goupille du logement fait saillie dans un trou pratiqué côté machine, établissant la position par rapport au site de montage.

Drawing Operating principle GN 953 GN 954 GN 955

Le rapport de transmission et le sens de comptage du compteur sont déterminés par le pas de la broche de réglage. La valeur indiquée après un tour à partir de la position 0 sert de valeur caractéristique. Les décimales sont indiquées en rouge.
Les indicateurs de position conviennent également aux broches motorisées jusqu'à une vitesse maximale.

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$152.30

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	6	Can$152.30
7	99	Can$146.76
100	249	Can$138.45
≥ 250		Can$124.61

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.092 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
