ELESA original design

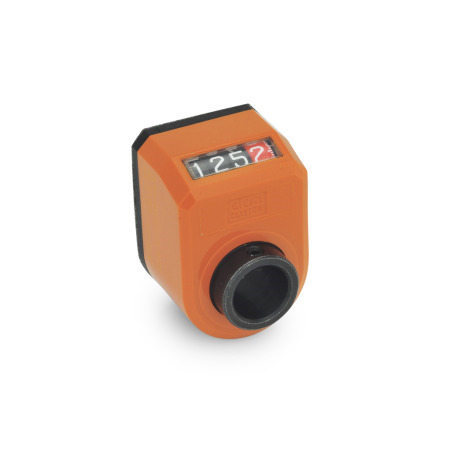

Les indicateurs de position EN 954 possèdent un entraînement couplé direct avec des indications numériques. Les deux parties du corps sont soudées par ultrasons ; ainsi, le boîtier est particulièrement robuste et compact.
Le joint en caoutchouc mousse situé à l'arrière du boîtier de l'indicateur empêche la transmission de vibrations entre la machine et le mécanisme de compteur et fait également office de joint.
Une attention particulière a été accordée au positionnement de la fenêtre de lecture. Les nombres sont facilement lisibles et sont même agrandis grâce à l'effet grossissant de l'indicateur.
RoHS
| AN | Sur le chanfrein, ci-dessus |
| FN | À l'avant, au-dessus |
| AR | Sur le chanfrein, ci-dessous |
| FR | À l'avant, en dessous |
| R | Nombres croissants dans le sens des aiguilles d'une montre |
| L | Nombres croissants dans le sens anti-horaire |
| Bore d H7 | Compteur | Indication après un tour de l'axe | Correspond au pas de filetage en millimètres | Révolutions max. par minute |
|---|---|---|---|---|
| B 1/2 | 0.050 | 0.050 | 0.05 | 500 |
| B 1/2 | 00.10 | 00.10 | 0.1 | 1500 |
| B 1/2 | 00.20 | 00.20 | 0.2 | 1250 |
| B 1/2 | 00.50 | 00.50 | 0.5 | 500 |
| B 1/2 | 01.00 | 01.00 | 1 | 250 |
| B 1/2 | 001.0 | 001.0 | 1 | 1500 |
| B 1/2 | 001.25 | 001.2/3 | 1.25 | 1500 |
| B 1/2 | 001.5 | 001.5 | 1.5 | 1500 |
| B 1/2 | 002.0 | 002.0 | 2 | 1250 |
| B 1/2 | 002.5 | 002.5 | 2.5 | 1000 |
| B 1/2 | 003.0 | 003.0 | 3 | 830 |
| B 1/2 | 004.0 | 004.0 | 4 | 625 |
| B 1/2 | 005.0 | 005.0 | 5 | 500 |
| B 1/2 | 006.0 | 006.0 | 6 | 415 |
| B 1/2 | 008.0 | 008.0 | 8 | 315 |
| B 1/2 | 010.0 | 010.0 | 10 | 250 |
| Bore d H7 | Compteur | Indication après un tour de l'axe | Correspond au pas de filetage en millimètres | Révolutions max. par minute |
|---|---|---|---|---|
| B 14 | 0.050 | 0.050 | 0.05 | 500 |
| B 14 | 00.10 | 00.10 | 0.1 | 1500 |
| B 14 | 00.20 | 00.20 | 0.2 | 1250 |
| B 14 | 00.50 | 00.50 | 0.5 | 500 |
| B 14 | 01.00 | 01.00 | 1 | 250 |
| B 14 | 001.0 | 001.0 | 1 | 1500 |
| B 14 | 001.25 | 001.2/3 | 1.25 | 1500 |
| B 14 | 001.5 | 001.5 | 1.5 | 1500 |
| B 14 | 002.0 | 002.0 | 2 | 1250 |
| B 14 | 002.5 | 002.5 | 2.5 | 1000 |
| B 14 | 003.0* | 003.0 | 3 | 830 |
| B 14 | 004.0** | 004.0 | 4 | 625 |
| B 14 | 005.0 | 005.0 | 5 | 500 |
| B 14 | 006.0 | 006.0 | 6 | 415 |
| B 14 | 008.0 | 008.0 | 8 | 315 |
| B 14 | 010.0 | 010.0 | 10 | 250 |
|
Avant l'installation de l'indicateur de position, un alésage doit être réalisé pour le point de contact de limitation de couple. Avec les Adaptateur de montage EN 952.1, l'arbre creux (avec alésage de 14 H7) de l'indicateur de position peut être adapté pour s'ajuster à la broche. Si le diamètre de l'arbre creux doit être réduit lors du montage d'un bouton de commande, les Boutons de commande GN 957 combinent les deux fonctions en un seul composant (aucune douille d'adaptation n'est requise). Le montage de l'indicateur de position se fait à travers le point de contact de limitation de couple qui est relié à la broche creuse et fixé par une vis de pression. Avec les Plaques de serrage GN 954.7, les douilles peuvent être serrées et fixées après le réglage. |
||||||||||
|
L'indicateur de position est équipé d'un arbre creux qui est glissé directement sur la broche et qui est relié à la broche par une vis de pression. Les rotations de la broche sont transmises à un compteur directement par un engrenage. Pour le support de couple, une goupille du logement fait saillie dans un trou pratiqué côté machine, établissant la position par rapport au site de montage. |
|||||||||||
|
Le rapport de transmission et le sens de comptage du compteur sont déterminés par le pas de la broche de réglage. La valeur indiquée après un tour à partir de la position 0 sert de valeur caractéristique. Les décimales sont indiquées en rouge. |
||||||||||
| Min | Max | Price |
|---|---|---|
| 1 | 6 | Can$100.52 |
| 7 | 99 | Can$96.86 |
| 100 | 249 | Can$91.38 |
| ≥ 250 | Can$82.24 |
