Mini-noix de serrage orthogonales en T GN 476

Description du produit

Informations

Les différents types de noix de serrage sont généralement utilisés pour créer des structures de support pour le montage de capteurs, de protecteurs en plexiglas ou d'autres éléments.

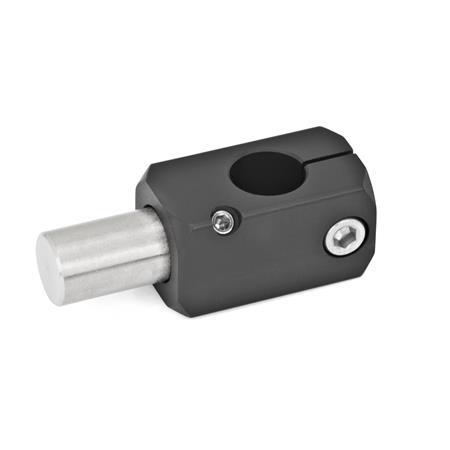

Les alésages de serrage des mini-noix de serrage orthogonales en T GN 476 sont conçus pour des tubes GN 480.1. Ils sont disponibles en version avec alésage ou en version avec boulon intégré.

Dans la version standard, la force de serrage de la noix sur le tube est obtenue par l'intermédiaire des vis à tête cylindrique.

Le kit de serrage GN 511 (vendu séparément) peut être utilisé pour remplacer les vis à tête cylindrique DIN 912 par des manettes indexables. Il comprend une manette et une entretoise, non assemblées. Voir GN 511 pour commander séparément et la colonne de droite des tableaux pour obtenir les numéros de pièce du kit approprié.

Spécifications

Aluminium

Finition mate au tonneauMT
Noire finition anodiséeELS

Boulon (Type W)
Acier, zingué, finition passivée bleue

Vis à tête cylindrique DIN 912
Inox, norme européenne n° 1.4301 (AISI 304)

Vis de pression DIN 913 (Type A)
Inox, norme européenne n° 1.4301 (AISI 304)

Vis de pression DIN 915 (Type W)
Inox, norme européenne n° 1.4301 (AISI 304)

RoHS

Accessoire

Kits de manettes indexables pour mini-noix de serrage GN 511

Configuration et prix

Référence MT	Référence ELS	d₁ Alésage pour arbre tol. H11	d₂ Type A	d₃ Type W	d₄ Filetage de serrage	d₅ Thread	k	l₁	l₂	l₃	l₄	s Carré	t	Kit de serrage pour d₄

476B8B8AMT	476B8B8AELS	B 8 -0.004	B 8	-	M 4	M 4	0.63	0.63	0.51	1.02	0.22	-	0.31	511-M4-16
476B10B10AMT	476B10B10AELS	B 10 -0.004	B 10	-	M 5	M 5	0.79	0.67	0.61	1.24	0.28	0.31	0.39	511-M5-20
476B12B12AMT	476B12B12AELS	B 12 -0.004	B 12	-	M 5	M 5	0.79	0.75	0.65	1.40	0.31	0.39	0.47	511-M5-20
476B15B15AMT	476B15B15AELS	B 15 -0.004	B 15	-	M 6	M 6	0.98	0.83	0.79	1.71	0.39	0.47	0.59	511-M6-25
476B16B16AMT	476B16B16AELS	B 16 -0.004	B 16	-	M 6	M 6	0.98	0.94	0.79	1.77	0.43	-	0.63	511-M6-25
476-B20-B20-A-MT	476-B20-B20-A-ELS	B 20 -0.004	B 20	-	M 6	M 6	1.18	1.02	0.87	2.01	0.47	0.63	0.71	511-M6-30

Référence MT	Référence ELS	d₁ Alésage pour arbre tol. H11	d₂ Type A	d₃ Type W	d₄ Filetage de serrage	d₅ Thread	k	l₁	l₂	l₃	l₄	s Carré	t	Kit de serrage pour d₄

476B88WMT	476B88WELS	B 8 -0.004	-	0.31	M 4	M 4	0.63	0.63	0.51	1.02	0.22	-	0.31	511-M4-16
476B1010WMT	476B1010WELS	B 10 -0.004	-	0.39	M 5	M 5	0.79	0.67	0.61	1.24	0.28	0.31	0.39	511-M5-20
476B1212WMT	476B1212WELS	B 12 -0.004	-	0.47	M 5	M 5	0.79	0.75	0.65	1.40	0.31	0.39	0.47	511-M5-20
476B1515WMT	476B1515WELS	B 15 -0.004	-	0.59	M 6	M 6	0.98	0.83	0.79	1.71	0.39	0.47	0.59	511-M6-25
476B1616WMT	476B1616WELS	B 16 -0.004	-	0.63	M 6	M 6	0.98	0.94	0.79	1.77	0.43	-	0.63	511-M6-25
476-B20-20-W-MT	476-B20-20-W-ELS	B 20 -0.004	-	0.79	M 6	M 6	1.18	1.02	0.87	2.01	0.47	0.63	0.71	511-M6-30

d₁ Alésage pour arbre tol. H11	d₂ Type A	d₃ Type W	d₄ Filetage de serrage	d₅ Thread	k	l₁	l₂	l₃	l₄	s Carré	t	Kit de serrage pour d₄

B 8	B 8	0.31	M 4	M 4	0.63	0.63	0.51	1.02	0.22	-	0.31	511-M4-16
B 10	B 10	0.39	M 5	M 5	0.79	0.67	0.61	1.24	0.28	0.31	0.39	511-M5-20
B 12	B 12	0.47	M 5	M 5	0.79	0.75	0.65	1.40	0.31	0.39	0.47	511-M5-20
B 15	B 15	0.59	M 6	M 6	0.98	0.83	0.79	1.71	0.39	0.47	0.59	511-M6-25
B 16	B 16	0.63	M 6	M 6	0.98	0.94	0.79	1.77	0.43	-	0.63	511-M6-25
B 20	B 20	0.79	M 6	M 6	1.18	1.02	0.87	2.01	0.47	0.63	0.71	511-M6-30

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$27.96

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$27.96
10	24	Can$25.63
25	49	Can$23.30
≥ 50		Can$20.97

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.055 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
