Noix de serrage parallèles GN 474.3

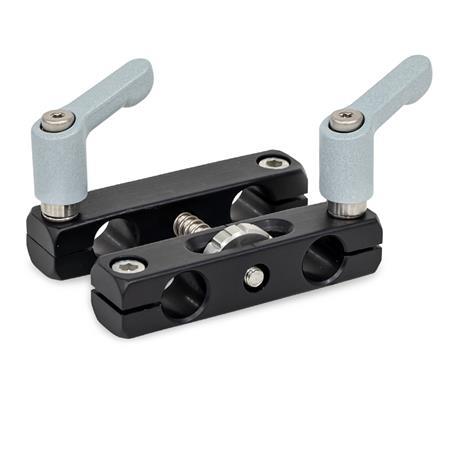

GN 474.3 Noix de serrage parallèles avec broche réglable en aluminium Type: K - Avec deux manettes et deux vis à tête cylindrique
Finition: ELS - Noire finition anodisée

Type: K - Avec deux manettes et deux vis à tête cylindrique
Finition: ELS - Noire finition anodisée

Fiche standard GN 474.3 Imprimer cette page Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les brides de fixation parallèles à broche réglable GN 474.3 sont utilisées pour régler les dispositifs de mesure ou d'essai.

Pour un réglage approximatif en millimètres, il suffit de libérer les deux points de serrage adjacents pour pouvoir déplacer rapidement la tige. La graduation longitudinale des Arbres ronds pleins et tubes carrés creux GN 480.1 de type LS permet de les orienter.

Les deux points de serrage diagonalement opposés permettent d'effectuer des réglages fins. La position relative des tiges/tubes de retenue peut alors être réglée à l'aide de la molette de réglage. La distance de réglage peut être lue à l'aide des graduations crantées disposées tous les 0.004 in (0.1 mm). Le ressort intégré permet un réglage sans jeu.

Spécifications

Noix de serrage
Aluminium

Finition mate au tonneauMT
Noire finition anodiséeELS

Manettes indexables (type K)

Zinc moulé sous pression
Fini poudré
Argenté, RAL 9006, finition texturée
Insert fileté et vis de retenue
Acier inox AISI 303

Roue de réglage
Acier inox AISI 303

Rondelle de butée
Plastique

Vis à tête creuse ISO 4762
Acier inox AISI 304

2x finition noircie chimiquement (Type S)
2x finition lisse (Type K/Type S)

Vis à tête fraisée ISO 14581
Acier inox AISI 304

Ressort
Acier pour ressorts AISI 301

RoHS

Accessoire

Kits de manettes indexables pour mini-noix de serrage GN 511
Arbres ronds pleins et tubes carrés creux GN 480.1

Pièce sélectionnée

Référence	d₁ Alésage pour tol. arbre -0.004	a Course max.	d₂	d₃	d₄	h	k	l₁ max.	l₂	l₃	l₄	m

474.3-B8-K-MT	B 8 -0.004	0.47	0.75	M 4	M 4	0.93	0.55	1.57	2.32	0.53	0.87	1.26
474.3-B8-S-MT	B 8 -0.004	0.47	0.75	M 4	M 4	-	0.55	1.57	2.32	0.53	-	1.26
474.3-B8-K-ELS	B 8 -0.004	0.47	0.75	M 4	M 4	0.93	0.55	1.57	2.32	0.53	0.87	1.26
474.3-B8-S-ELS	B 8 -0.004	0.47	0.75	M 4	M 4	-	0.55	1.57	2.32	0.53	-	1.26
474.3-B12-K-MT	B 12 -0.004	0.71	0.83	M 5	M 5	1.26	0.63	1.97	2.87	0.67	1.18	1.54
474.3-B12-S-MT	B 12 -0.004	0.71	0.83	M 5	M 5	-	0.63	1.97	2.87	0.67	-	1.54
474.3-B12-K-ELS	B 12 -0.004	0.71	0.83	M 5	M 5	1.26	0.63	1.97	2.87	0.67	1.18	1.54
474.3-B12-S-ELS	B 12 -0.004	0.71	0.83	M 5	M 5	-	0.63	1.97	2.87	0.67	-	1.54
474.3-B16-K-MT	B 16 -0.004	0.94	1.02	M 6	M 6	1.38	0.79	2.52	3.58	0.81	1.77	1.97
474.3-B16-S-MT	B 16 -0.004	0.94	1.02	M 6	M 6	-	0.79	2.52	3.58	0.81	-	1.97
474.3-B16-K-ELS	B 16 -0.004	0.94	1.02	M 6	M 6	1.38	0.79	2.52	3.58	0.81	1.77	1.97
474.3-B16-S-ELS	B 16 -0.004	0.94	1.02	M 6	M 6	-	0.79	2.52	3.58	0.81	-	1.97

d₁ Alésage pour tol. arbre -0.004	a Course max.	d₂	d₃	d₄	h	k	l₁ max.	l₂	l₃	l₄	m

B 8	0.47	0.75	M 4	M 4	0.93	0.55	1.57	2.32	0.53	0.87	1.26
B 12	0.71	0.83	M 5	M 5	1.26	0.63	1.97	2.87	0.67	1.18	1.54
B 16	0.94	1.02	M 6	M 6	1.38	0.79	2.52	3.58	0.81	1.77	1.97

Référence

Total (net)

Can$123.96

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$123.96
10	24	Can$113.63
25	49	Can$103.30
≥ 50		Can$92.97

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.202 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.

Données CAD

Autres formats de données

À propos des téléchargements CAO

Enregistrer dans les Favoris


Tel que livré

Points de serrage inversés	Collier de montage mobile, point de serrage et angulaire inversé	Collier de montage fixe, point de serrage et angulaire inversé
