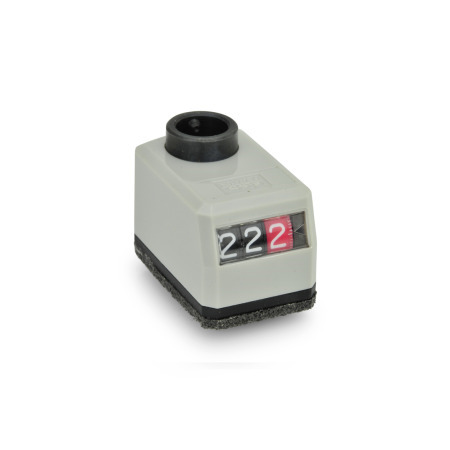

EN 955 Indicateurs de position numériques miniatures Plastique, écran 3 chiffres, réceptacle de l'arbre en acier

EN 955 Indicateurs de position numériques miniatures en plastique, écran 3 chiffres, réceptacle de l'arbre en acier Installation (vue de face): AN - Sur le chanfrein, ci-dessus
Couleur: OR - Orange, RAL 2004

ELESA original design
code: DD50

Installation (vue de face): AN - Sur le chanfrein, ci-dessus
Couleur: OR - Orange, RAL 2004

Fiche standard EN 955 Imprimer cette page Principe de fonctionnement Tolérances ISO fondamentales Caractéristiques du plastique Instructions techniques pour les indicateurs de position Instructions d'installation EN 955 / EN 955.2

Description du produit

Les indicateurs de position EN 955 sont dotés d'un compteur d'entraînement direct avec lecture numérique.

Les deux sections du logement sont soudées par ultrasons. Cela est le gage d'un logement particulièrement compact et stable.

Le joint en caoutchouc mousse situé à l'arrière du boîtier de l'indicateur empêche la transmission de vibrations entre la machine et le compteur et fait également office de joint.

Les nombres sont facilement lisibles et sont améliorés grâce à l'effet grossissant de l'indicateur de sécurité.

Indicateurs résistants aux huiles et aux solvants, et aux des températures jusqu'à 176 °F (80 °C)

Spécifications

Logement
Plastique (Polyamide PA)

Orange, RAL 2004OR
Gris, RAL 7035GR
Gris foncé, RAL 7021SG
Résistant aux températures jusqu'à 176 °F (80 °C)
Résistant aux huiles et aux solvants

Compteur

Chiffres blancs
Roues de nombres pour chiffres entiers noires, rouges pour les décimales

Réceptacle de l'arbre

Acier, noirci
Alésage standard de 10 mm, tol. H7
Alésage standard de 3/8 de pouce

Vis de fixation
M3, inox à 6 pans creux et pointe dentelée

Joint
Joint torique entre l'arbre creux et le logement

RoHS

EN 955 Indicateurs de position numériques miniatures en plastique, écran 3 chiffres, réceptacle de l'arbre en acier schéma

Masquer schéma technique

Options de pièce / Tableau

Type

R	Nombres croissants dans le sens des aiguilles d'une montre
L	Nombres croissants dans le sens anti-horaire

Installation (vue de face)

AN	Sur le chanfrein, ci-dessus
AR	Sur le chanfrein, ci-dessous
FN	À l'avant, au-dessus
FR	À l'avant, en dessous

Référence R - Nombres croissants dans le sens des aiguilles d'une montre	Référence L - Nombres croissants dans le sens anti-horaire	Bore d H7	Compteur	Indication après 1 révolution de broche	associé au gradient de filetage par révolution de broche	Révolutions max. par minute

955-B10-0.50-AN-R-OR	955-B10-0.50-AN-L-OR	B 10	0.50	0.50	0.5	500
955-B10-0.50-AN-R-GR	955-B10-0.50-AN-L-GR	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-AN-R-SG	955-B10-0.50-AN-L-SG	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-AR-R-OR	955-B10-0.50-AR-L-OR	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-AR-R-GR	955-B10-0.50-AR-L-GR	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-AR-R-SG	955-B10-0.50-AR-L-SG	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-FN-R-OR	955-B10-0.50-FN-L-OR	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-FN-R-GR	955-B10-0.50-FN-L-GR	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-FN-R-SG	955-B10-0.50-FN-L-SG	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-FR-R-OR	955-B10-0.50-FR-L-OR	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-FR-R-GR	955-B10-0.50-FR-L-GR	B 10 H7	0.50	0.50	0.5	500
955-B10-0.50-FR-R-SG	955-B10-0.50-FR-L-SG	B 10 H7	0.50	0.50	0.5	500
955-B10-01.0-AN-R-OR	955-B10-01.0-AN-L-OR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-AN-R-GR	955-B10-01.0-AN-L-GR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-AN-R-SG	955-B10-01.0-AN-L-SG	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-AR-R-OR	955-B10-01.0-AR-L-OR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-AR-R-GR	955-B10-01.0-AR-L-GR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-AR-R-SG	955-B10-01.0-AR-L-SG	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-FN-R-OR	955-B10-01.0-FN-L-OR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-FN-R-GR	955-B10-01.0-FN-L-GR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-FN-R-SG	955-B10-01.0-FN-L-SG	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-FR-R-OR	955-B10-01.0-FR-L-OR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-FR-R-GR	955-B10-01.0-FR-L-GR	B 10 H7	01.0	01.0	1	1500
955-B10-01.0-FR-R-SG	955-B10-01.0-FR-L-SG	B 10 H7	01.0	01.0	1	1500
955-B10-02.0-AN-R-OR	955-B10-02.0-AN-L-OR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-AN-R-GR	955-B10-02.0-AN-L-GR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-AN-R-SG	955-B10-02.0-AN-L-SG	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-AR-R-OR	955-B10-02.0-AR-L-OR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-AR-R-GR	955-B10-02.0-AR-L-GR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-AR-R-SG	955-B10-02.0-AR-L-SG	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-FN-R-OR	955-B10-02.0-FN-L-OR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-FN-R-GR	955-B10-02.0-FN-L-GR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-FN-R-SG	955-B10-02.0-FN-L-SG	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-FR-R-OR	955-B10-02.0-FR-L-OR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-FR-R-GR	955-B10-02.0-FR-L-GR	B 10 H7	02.0	02.0	2	1250
955-B10-02.0-FR-R-SG	955-B10-02.0-FR-L-SG	B 10 H7	02.0	02.0	2	1250
955-B10-003-AN-R-OR	955-B10-003-AN-L-OR	B 10 H7	003	003	3	1500
955-B10-003-AN-R-GR	955-B10-003-AN-L-GR	B 10 H7	003	003	3	1500
955-B10-003-AN-R-SG	955-B10-003-AN-L-SG	B 10 H7	003	003	3	1500
955-B10-003-AR-R-OR	955-B10-003-AR-L-OR	B 10 H7	003	003	3	1500
955-B10-003-AR-R-GR	955-B10-003-AR-L-GR	B 10 H7	003	003	3	1500
955-B10-003-AR-R-SG	955-B10-003-AR-L-SG	B 10 H7	003	003	3	1500
955-B10-003-FN-R-OR	955-B10-003-FN-L-OR	B 10 H7	003	003	3	1500
955-B10-003-FN-R-GR	955-B10-003-FN-L-GR	B 10 H7	003	003	3	1500
955-B10-003-FN-R-SG	955-B10-003-FN-L-SG	B 10 H7	003	003	3	1500
955-B10-003-FR-R-OR	955-B10-003-FR-L-OR	B 10 H7	003	003	3	1500
955-B10-003-FR-R-GR	955-B10-003-FR-L-GR	B 10 H7	003	003	3	1500
955-B10-003-FR-R-SG	955-B10-003-FR-L-SG	B 10 H7	003	003	3	1500
955-B10-04.0-AN-R-OR	955-B10-04.0-AN-L-OR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-AN-R-GR	955-B10-04.0-AN-L-GR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-AN-R-SG	955-B10-04.0-AN-L-SG	B 10 H7	04.0	04.0	4	625
955-B10-04.0-AR-R-OR	955-B10-04.0-AR-L-OR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-AR-R-GR	955-B10-04.0-AR-L-GR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-AR-R-SG	955-B10-04.0-AR-L-SG	B 10 H7	04.0	04.0	4	625
955-B10-04.0-FN-R-OR	955-B10-04.0-FN-L-OR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-FN-R-GR	955-B10-04.0-FN-L-GR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-FN-R-SG	955-B10-04.0-FN-L-SG	B 10 H7	04.0	04.0	4	625
955-B10-04.0-FR-R-OR	955-B10-04.0-FR-L-OR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-FR-R-GR	955-B10-04.0-FR-L-GR	B 10 H7	04.0	04.0	4	625
955-B10-04.0-FR-R-SG	955-B10-04.0-FR-L-SG	B 10 H7	04.0	04.0	4	625
955-B10-05.0-AN-R-OR	955-B10-05.0-AN-L-OR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-AN-R-GR	955-B10-05.0-AN-L-GR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-AN-R-SG	955-B10-05.0-AN-L-SG	B 10 H7	05.0	05.0	5	500
955-B10-05.0-AR-R-OR	955-B10-05.0-AR-L-OR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-AR-R-GR	955-B10-05.0-AR-L-GR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-AR-R-SG	955-B10-05.0-AR-L-SG	B 10 H7	05.0	05.0	5	500
955-B10-05.0-FN-R-OR	955-B10-05.0-FN-L-OR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-FN-R-GR	955-B10-05.0-FN-L-GR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-FN-R-SG	955-B10-05.0-FN-L-SG	B 10 H7	05.0	05.0	5	500
955-B10-05.0-FR-R-OR	955-B10-05.0-FR-L-OR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-FR-R-GR	955-B10-05.0-FR-L-GR	B 10 H7	05.0	05.0	5	500
955-B10-05.0-FR-R-SG	955-B10-05.0-FR-L-SG	B 10 H7	05.0	05.0	5	500
955-B10-1.00-AN-R-OR	955-B10-1.00-AN-L-OR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-AN-R-GR	955-B10-1.00-AN-L-GR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-AN-R-SG	955-B10-1.00-AN-L-SG	B 10 H7	1.00	1.00	1	250
955-B10-1.00-AR-R-OR	955-B10-1.00-AR-L-OR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-AR-R-GR	955-B10-1.00-AR-L-GR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-AR-R-SG	955-B10-1.00-AR-L-SG	B 10 H7	1.00	1.00	1	250
955-B10-1.00-FN-R-OR	955-B10-1.00-FN-L-OR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-FN-R-GR	955-B10-1.00-FN-L-GR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-FN-R-SG	955-B10-1.00-FN-L-SG	B 10 H7	1.00	1.00	1	250
955-B10-1.00-FR-R-OR	955-B10-1.00-FR-L-OR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-FR-R-GR	955-B10-1.00-FR-L-GR	B 10 H7	1.00	1.00	1	250
955-B10-1.00-FR-R-SG	955-B10-1.00-FR-L-SG	B 10 H7	1.00	1.00	1	250
955-B10-10.0-AN-R-OR	955-B10-10.0-AN-L-OR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-AN-R-GR	955-B10-10.0-AN-L-GR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-AN-R-SG	955-B10-10.0-AN-L-SG	B 10 H7	10.0	10.0	10	250
955-B10-10.0-AR-R-OR	955-B10-10.0-AR-L-OR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-AR-R-GR	955-B10-10.0-AR-L-GR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-AR-R-SG	955-B10-10.0-AR-L-SG	B 10 H7	10.0	10.0	10	250
955-B10-10.0-FN-R-OR	955-B10-10.0-FN-L-OR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-FN-R-GR	955-B10-10.0-FN-L-GR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-FN-R-SG	955-B10-10.0-FN-L-SG	B 10 H7	10.0	10.0	10	250
955-B10-10.0-FR-R-OR	955-B10-10.0-FR-L-OR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-FR-R-GR	955-B10-10.0-FR-L-GR	B 10 H7	10.0	10.0	10	250
955-B10-10.0-FR-R-SG	955-B10-10.0-FR-L-SG	B 10 H7	10.0	10.0	10	250

Référence R - Nombres croissants dans le sens des aiguilles d'une montre	Référence L - Nombres croissants dans le sens anti-horaire	Bore d H7	Compteur	Indication après 1 révolution de broche	associé au gradient de filetage par révolution de broche	Révolutions max. par minute

955-B3/8-0.50-AN-R-OR	955-B3/8-0.50-AN-L-OR	B 3/8	0.50	0.50	0.5	500
955-B3/8-0.50-AN-R-GR	955-B3/8-0.50-AN-L-GR	B 3/8 H7	0.50	0.50	0.5	500
955-B3/8-0.50-AR-R-OR	955-B3/8-0.50-AR-L-OR	B 3/8 H7	0.50	0.50	0.5	500
955-B3/8-0.50-AR-R-GR	955-B3/8-0.50-AR-L-GR	B 3/8 H7	0.50	0.50	0.5	500
955-B3/8-0.50-FN-R-OR	955-B3/8-0.50-FN-L-OR	B 3/8 H7	0.50	0.50	0.5	500
955-B3/8-0.50-FN-R-GR	955-B3/8-0.50-FN-L-GR	B 3/8 H7	0.50	0.50	0.5	500
955-B3/8-0.50-FR-R-OR	955-B3/8-0.50-FR-L-OR	B 3/8 H7	0.50	0.50	0.5	500
955-B3/8-0.50-FR-R-GR	955-B3/8-0.50-FR-L-GR	B 3/8 H7	0.50	0.50	0.5	500
955-B3/8-01.0-AN-R-OR	955-B3/8-01.0-AN-L-OR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-01.0-AN-R-GR	955-B3/8-01.0-AN-L-GR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-01.0-AR-R-OR	955-B3/8-01.0-AR-L-OR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-01.0-AR-R-GR	955-B3/8-01.0-AR-L-GR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-01.0-FN-R-OR	955-B3/8-01.0-FN-L-OR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-01.0-FN-R-GR	955-B3/8-01.0-FN-L-GR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-01.0-FR-R-OR	955-B3/8-01.0-FR-L-OR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-01.0-FR-R-GR	955-B3/8-01.0-FR-L-GR	B 3/8 H7	01.0	01.0	1	1500
955-B3/8-02.0-AN-R-OR	955-B3/8-02.0-AN-L-OR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-02.0-AN-R-GR	955-B3/8-02.0-AN-L-GR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-02.0-AR-R-OR	955-B3/8-02.0-AR-L-OR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-02.0-AR-R-GR	955-B3/8-02.0-AR-L-GR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-02.0-FN-R-OR	955-B3/8-02.0-FN-L-OR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-02.0-FN-R-GR	955-B3/8-02.0-FN-L-GR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-02.0-FR-R-OR	955-B3/8-02.0-FR-L-OR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-02.0-FR-R-GR	955-B3/8-02.0-FR-L-GR	B 3/8 H7	02.0	02.0	2	1250
955-B3/8-003-AN-R-OR	955-B3/8-003-AN-L-OR	B 3/8 H7	003	003	3	1500
955-B3/8-003-AN-R-GR	955-B3/8-003-AN-L-GR	B 3/8 H7	003	003	3	1500
955-B3/8-003-AR-R-OR	955-B3/8-003-AR-L-OR	B 3/8 H7	003	003	3	1500
955-B3/8-003-AR-R-GR	955-B3/8-003-AR-L-GR	B 3/8 H7	003	003	3	1500
955-B3/8-003-FN-R-OR	955-B3/8-003-FN-L-OR	B 3/8 H7	003	003	3	1500
955-B3/8-003-FN-R-GR	955-B3/8-003-FN-L-GR	B 3/8 H7	003	003	3	1500
955-B3/8-003-FR-R-OR	955-B3/8-003-FR-L-OR	B 3/8 H7	003	003	3	1500
955-B3/8-003-FR-R-GR	955-B3/8-003-FR-L-GR	B 3/8 H7	003	003	3	1500
955-B3/8-04.0-AN-R-OR	955-B3/8-04.0-AN-L-OR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-04.0-AN-R-GR	955-B3/8-04.0-AN-L-GR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-04.0-AR-R-OR	955-B3/8-04.0-AR-L-OR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-04.0-AR-R-GR	955-B3/8-04.0-AR-L-GR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-04.0-FN-R-OR	955-B3/8-04.0-FN-L-OR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-04.0-FN-R-GR	955-B3/8-04.0-FN-L-GR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-04.0-FR-R-OR	955-B3/8-04.0-FR-L-OR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-04.0-FR-R-GR	955-B3/8-04.0-FR-L-GR	B 3/8 H7	04.0	04.0	4	625
955-B3/8-05.0-AN-R-OR	955-B3/8-05.0-AN-L-OR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-05.0-AN-R-GR	955-B3/8-05.0-AN-L-GR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-05.0-AR-R-OR	955-B3/8-05.0-AR-L-OR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-05.0-AR-R-GR	955-B3/8-05.0-AR-L-GR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-05.0-FN-R-OR	955-B3/8-05.0-FN-L-OR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-05.0-FN-R-GR	955-B3/8-05.0-FN-L-GR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-05.0-FR-R-OR	955-B3/8-05.0-FR-L-OR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-05.0-FR-R-GR	955-B3/8-05.0-FR-L-GR	B 3/8 H7	05.0	05.0	5	500
955-B3/8-1.00-AN-R-OR	955-B3/8-1.00-AN-L-OR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-1.00-AN-R-GR	955-B3/8-1.00-AN-L-GR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-1.00-AR-R-OR	955-B3/8-1.00-AR-L-OR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-1.00-AR-R-GR	955-B3/8-1.00-AR-L-GR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-1.00-FN-R-OR	955-B3/8-1.00-FN-L-OR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-1.00-FN-R-GR	955-B3/8-1.00-FN-L-GR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-1.00-FR-R-OR	955-B3/8-1.00-FR-L-OR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-1.00-FR-R-GR	955-B3/8-1.00-FR-L-GR	B 3/8 H7	1.00	1.00	1	250
955-B3/8-10.0-AN-R-OR	955-B3/8-10.0-AN-L-OR	B 3/8 H7	10.0	10.0	10	250
955-B3/8-10.0-AN-R-GR	955-B3/8-10.0-AN-L-GR	B 3/8 H7	10.0	10.0	10	250
955-B3/8-10.0-AR-R-OR	955-B3/8-10.0-AR-L-OR	B 3/8 H7	10.0	10.0	10	250
955-B3/8-10.0-AR-R-GR	955-B3/8-10.0-AR-L-GR	B 3/8 H7	10.0	10.0	10	250
955-B3/8-10.0-FN-R-OR	955-B3/8-10.0-FN-L-OR	B 3/8 H7	10.0	10.0	10	250
955-B3/8-10.0-FN-R-GR	955-B3/8-10.0-FN-L-GR	B 3/8 H7	10.0	10.0	10	250
955-B3/8-10.0-FR-R-OR	955-B3/8-10.0-FR-L-OR	B 3/8 H7	10.0	10.0	10	250
955-B3/8-10.0-FR-R-GR	955-B3/8-10.0-FR-L-GR	B 3/8 H7	10.0	10.0	10	250

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

Bore d H7	Compteur	Indication après 1 révolution de broche	associé au gradient de filetage par révolution de broche	Révolutions max. par minute

B 3/8	0.50	0.50	0.5	500
B 3/8	01.0	01.0	1	1500
B 3/8	02.0	02.0	2	1250
B 3/8	003	003	3	1500
B 3/8	04.0	04.0	4	625
B 3/8	05.0	05.0	5	500
B 3/8	1.00	1.00	1	250
B 3/8	10.0	10.0	10	250

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

Bore d H7	Compteur	Indication après 1 révolution de broche	associé au gradient de filetage par révolution de broche	Révolutions max. par minute

B 10	0.50	0.50	0.5	500
B 10	01.0	01.0	1	1500
B 10	02.0	02.0	2	1250
B 10	003	003	3	1500
B 10	04.0	04.0	4	625
B 10	05.0	05.0	5	500
B 10	1.00	1.00	1	250
B 10	10.0	10.0	10	250

Configuration et prix

Instructions d'installation

Avant l'installation de l'indicateur de position, un alésage doit être prévu pour le point de contact de limitation de couple, comme illustré ci-contre.

Avec les Adaptateur de montage EN 952.1 douilles d'adaptation de montage GN 952.1, l'arbre creux (avec alésage de 14 H7) de l'indicateur de position peut être adapté pour s'ajuster à la broche.

Si le diamètre de l'arbre creux doit être réduit lors du montage d'un bouton de commande, les Boutons de commande GN 957 combinent les deux fonctions en un seul composant (aucune douille d'adaptation n'est requise).

Lors du montage de l'indicateur de position, le point de contact de limitation de couple doit être inséré dans l'alésage afin d'immobiliser le logement. L'arbre creux est monté sur la douille et sécurisé à l'aide de la vis de pression.

Principe de fonctionnement

L'indicateur de position est équipé d'un arbre creux qui est glissé directement sur la broche et qui est relié à la broche par une vis de pression. Les rotations de la broche sont transmises à un compteur directement par un engrenage. Pour le support de couple, une goupille du logement fait saillie dans un trou pratiqué côté machine, établissant la position par rapport au site de montage.

Drawing Operating principle GN 953 GN 954 GN 955

Le rapport de transmission et le sens de comptage du compteur sont déterminés par le pas de la broche de réglage. La valeur indiquée après un tour à partir de la position 0 sert de valeur caractéristique. Les décimales sont indiquées en rouge.
Les indicateurs de position conviennent également aux broches motorisées jusqu'à une vitesse maximale.

Pièce sélectionnée

Référence

Total (net)

Can$125.18

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	6	Can$125.18
7	99	Can$120.63
100	249	Can$113.80
≥ 250		Can$102.42

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.053 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
