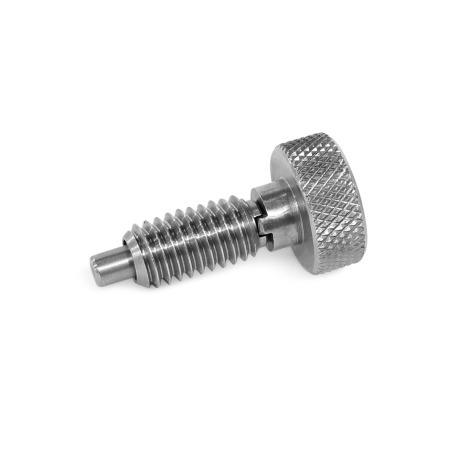

HRSS Poussoirs à ressort éclipsables à la main Inox, poignée moletée, non verrouillable


Type: NI - Inox

HRSS Poussoirs à ressort éclipsables à main en inox, poignée moletée, non verrouillable Type: NIP - Inox, avec patch

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard HRSS Imprimer cette page Liste des types de doigts d'indexage Caractéristiques de l'inox

Description du produit

Informations

Les poussoirs à ressort éclipsables à main de la série HRSS sont conçus pour une utilisation dans des environnements exempts de corrosion lorsqu'une application exige de placer ou d'indexer une pièce dans une position particulière et ne nécessite pas que la goupille reste rétractée pendant de longues périodes.

Spécifications

Corps du poussoir et goupille
Inox
Norme européenne n° 1.4305 (AISI 303)

Ressort
Inox

Disponible avec ou sans patch d'étanchéité

RoHS

Schéma technique

HRSS Poussoirs à ressort éclipsables à main en inox, poignée moletée, non verrouillable schéma

Masquer schéma technique

Options de pièce / Tableau

Type

NI	Inox
NIP	Inox, avec patch

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

Référence NI - Inox	Référence NIP - Inox, avec patch	d₁	d₂	d₃	l₁	l₂	l₃	l₄	Charge du ressort ≈ Initiale	finale


1THS1	1THS16	0.104	10 x 32	0.375	0.400	0.09	0.250	0.130	0.50 lbf (2.22 N)	3.00 lbf (13.34 N)
3THS2	3THS26	0.124	1/4 x 20	0.500	0.500	0.13	0.313	0.190	1.00 lbf (4.45 N)	4.00 lbf (17.79 N)
5THS3	5THS36	0.155	5/16 x 18	0.625	0.625	0.19	0.375	0.250	1.00 lbf (4.45 N)	6.00 lbf (26.68 N)
6THS4	6THS46	0.186	3/8 x 16	0.750	0.750	0.22	0.500	0.310	1.00 lbf (4.45 N)	8.00 lbf (35.58 N)
8THS5	8THS56	0.249	1/2 x 13	1.000	0.875	0.25	0.625	0.380	1.00 lbf (4.45 N)	10.00 lbf (44.48 N)

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	d₃	l₁	l₂	l₃	l₄	Charge du ressort ≈ Initiale	finale

0.104	10 x 32	0.375	0.400	0.09	0.250	0.130	0.50 lbf (2.22 N)	3.00 lbf (13.34 N)
0.124	1/4 x 20	0.500	0.500	0.13	0.313	0.190	1.00 lbf (4.45 N)	4.00 lbf (17.79 N)
0.155	5/16 x 18	0.625	0.625	0.19	0.375	0.250	1.00 lbf (4.45 N)	6.00 lbf (26.68 N)
0.186	3/8 x 16	0.750	0.750	0.22	0.500	0.310	1.00 lbf (4.45 N)	8.00 lbf (35.58 N)
0.249	1/2 x 13	1.000	0.875	0.25	0.625	0.380	1.00 lbf (4.45 N)	10.00 lbf (44.48 N)

Configuration et prix

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$11.38

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$11.38
100	249	Can$10.44
250	499	Can$9.49
≥ 500		Can$8.54

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.009 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
