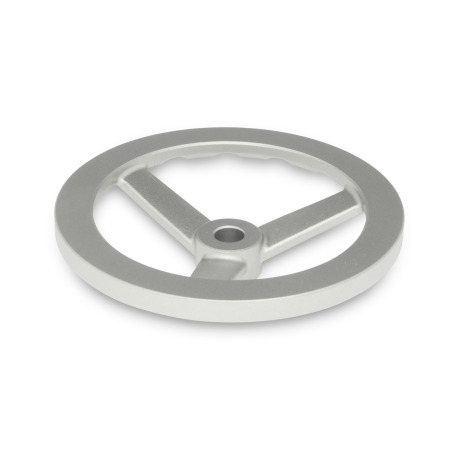

Volants à trois bras GN 949

Code d'alésage: B - Sans rainure de clavette
Type: A - Sans poignée

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 949 Imprimer cette page Rainures WN 6885 / DIN 6885-1 Trous traversants GN 110 Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les volants GN 949 sont conçus pour la plupart des applications d'environnements sanitaires et exempts de corrosion.

Les poignées tournantes sont conçues en plastique résine phénolique qui, en général, assure une bonne résistance à l'impact des agents chimiques.

Aucun trou de montage dans la jante pour le volant sans poignée. La poignée est expédiée séparément et doit être montée.

Spécifications

Corps
Moulage de précision inox AISI CF-8

Moyeu usiné
Jante tournée
Finition grenaillée mate

Poignée tournante similaire à GN 598.1
Plastique, Résine phénolique (PF)

Noir, finition brillant
Broche filetée
Inox AISI 304

RoHS

Accessoire

Rondelles fraisées GN 184.5 (Inox, pour la fixation axiale)

Sur demande

Autres modifications dont alésages, rainures de clavette, trous de vis de fixation, etc., en unités métriques et en pouces

Référence A - Sans poignée	Référence D - Avec poignée tournante	d₁	d₂ H8 Alésage	b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Poignée	N° de bras


4BDF1/A	4BDF1/D	3.94	1/2 H8	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
4BDF2/A	4BDF2/D	4.92	1/2 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5BDF2/A	5BDF2/D	4.92	5/8 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5BDF3/A	5BDF3/D	5.51	5/8 H8	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
5BDF4/A	5BDF4/D	6.30	5/8 H8	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
949-200-B3/4-A	949-200-B3/4-D	7.87	3/4 H8	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3
10MDF1/A	10MDF1/D	3.94	10 H8	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
12MDF1/A	12MDF1/D	3.94	12 H8	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
12MDF2/A	12MDF2/D	4.92	12 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
14MDF2/A	14MDF2/D	4.92	14 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
14MDF3/A	14MDF3/D	5.51	14 H8	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
16MDF3/A	16MDF3/D	5.51	16 H8	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
14MDF4/A	14MDF4/D	6.30	14 H8	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
16MDF4/A	16MDF4/D	6.30	16 H8	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
949-200-B18-A	949-200-B18-D	7.87	18 H8	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3
949-200-B20-A	949-200-B20-D	7.87	20 H8	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3

d₁	d₂ H8 Alésage	b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Poignée	N° de bras

3.94	1/2	-	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
4.92	1/2	5/8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5.51	5/8	-	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
6.30	5/8	-	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
7.87	3/4	-	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3

d₁	d₂ H8 Alésage	b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Poignée	N° de bras

3.94	10	12	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
4.92	12	14	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5.51	14	16	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
6.30	14	16	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
7.87	18	20	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3

d₁ / s

d₂ H11

d₃
Filetage

Longueur l
version standard

Longueur l
Volants DIN 950 / GN 949
est de Ø 250 mm

2.5

M 3

4.5

M 5

5.5

4.5

M 5

5.5

4.5

M 6

6.5

5.5

M 6

6.5

5.5

M 6

d₁ / s

d₂ H11

d₃
Filetage

Longueur l

1/4

3/32

6x32

0.188

5/16

1/8

10x32

0.2

3/8

1/8

10x32

0.2

1/2

5/32

1/4x20

0.25

9/16

5/32

1/4x20

0.25

5/8

3/16

1/4x20

0.312

11/16

3/16

1/4x20

0.312

3/4

3/16

1/4x20

0.312

13/16

1/4

1/4x20

0.375

1/4

5/16x18

0.375

1 1/16

1/4

5/16x18

0.375

1 1/18

1/4

5/16x18

0.375

1 1/14

1/4

5/16x18

0.375

Pièce sélectionnée

Référence

Total (net)

Can$62.86

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$62.86
50	99	Can$57.62
100	249	Can$52.38
≥ 250		Can$47.14

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.440 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
