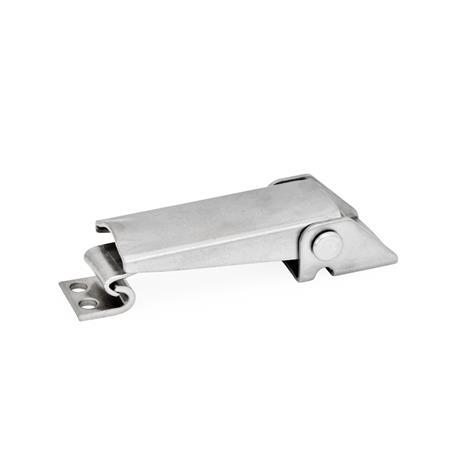

Loquets à levier GN 831


Matériau: NI - Inox
Type: A - Sans cliquet de sécurité
N° d'identification: 1 - Type long

GN 831 Loquets à levier en acier Matériau: NI - Inox
Type: SV - Pour sécurité avec cadenas
N° d'identification: 1 - Type long

GN 831 Loquets à levier en acier Matériau: ST - Acier
Type: S - Avec cliquet de sécurité
N° d'identification: 1 - Type long

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Description du produit

Informations

Les loquets à levier GN 831 sont utilisés pour la fixation sûre des volets, des couvercles de conteneurs, etc. Elles se verrouillent solidement au-dessus du centre et sont donc à l'épreuve des vibrations. Un design polyvalent et discret.

La course w₁ du crochet de verrouillage permet de tirer les pièces à serrer ensemble jusqu'à 5 mm. La plage w₂ peut être ajustée sur la broche filetée M5 du crochet de loquet.

La charge indiquée dans le tableau n'est qu'une valeur indicative de la force de traction statique nominale que le loquet peut supporter. La capacité de rétention peut être affectée négativement par les conditions d'utilisation du loquet, telles que les vibrations ou les chocs.

Version longue : Les trous de la plaque de montage du loquet à levier sont exposés lorsque le loquet est en position fermée.
Version courte : La plaque de montage du loquet à levier est retournée de 180 ° et les trous de montage sont cachés sous le loquet en position fermée.

Le support de cliquet fait partie de l'ensemble de loquet.

Spécifications

Loquet à levier
AcierST
Zingué, finition passivée bleue

Loquet à levier
InoxNI

Pièces en tôle
Norme européenne n° 1.4301 AISI 304
Crochet de serrage / goupille de pivot
Norme européenne n° 1.4305 AISI 303

RoHS

Configuration et prix

Référence A - Sans cliquet de sécurité	Référence S - Avec cliquet de sécurité	Référence SV - Pour sécurité avec cadenas	Taille	F_H Capacité de rétention	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	l₁ min. Coding 1 Type A Type SV	Type S	l₂ min. Coding 1 Type A Type SV	Type S


101ENH3/A	101ENH3/S	101ENH3/SV	100	225 lbf (1000 N)	1.00	0.87	1.02	0.55	0.17	0.73	0.33	0.85	1.00	2.64	2.91	2.20	2.48
101ENH4/A	101ENH4/S	101ENH4/SV	100	225 lbf (1000 N)	1.00	0.87	1.02	0.55	0.17	0.73	0.33	0.85	1.00	2.64	2.91	2.20	2.48
101ENH2/A	101ENH2/S	101ENH2/SV	100	225 lbf (1000 N)	1.00	0.87	1.02	0.55	0.17	0.73	0.33	0.85	1.00	2.64	2.91	2.20	2.48
101ENH5/A	101ENH5/S	101ENH5/SV	100	225 lbf (1000 N)	1.00	0.87	1.02	0.55	0.17	0.73	0.33	0.85	1.00	2.64	2.91	2.20	2.48

Taille	l₃	l₄ min. Codage 2 Type A Type SV	Type S	l₅ min. Codage 2 Type A Type SV	Type S	m₁	m₂	m₃	m₄	r	w₁ ≈ Course	w₂ ≈ Plage réglable Type A Type SV	Type S

100	0.77	1.22	1.50	2.13	2.40	0.56	0.28	0.16	0.31	2.01	0.22	0.47	0.31
100	0.77	1.22	1.50	2.13	2.40	0.56	0.28	0.16	0.31	2.01	0.22	0.47	0.31
100	0.77	1.22	1.50	2.13	2.40	0.56	0.28	0.16	0.31	2.01	0.22	0.47	0.31
100	0.77	1.22	1.50	2.13	2.40	0.56	0.28	0.16	0.31	2.01	0.22	0.47	0.31

Taille	F_H Capacité de rétention	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	l₁ min. Coding 1 Type A Type SV	Type S	l₂ min. Coding 1 Type A Type SV	Type S

100	225 lbf (1000 N)	1.00	0.87	1.02	0.55	0.17	0.73	0.33	0.85	1.00	2.64	2.91	2.20	2.48

Taille	l₃	l₄ min. Codage 2 Type A Type SV	Type S	l₅ min. Codage 2 Type A Type SV	Type S	m₁	m₂	m₃	m₄	r	w₁ ≈ Course	w₂ ≈ Plage réglable Type A Type SV	Type S

100	0.77	1.22	1.50	2.13	2.40	0.56	0.28	0.16	0.31	2.01	0.22	0.47	0.31

Ouvrir le configurateur 3D

Taille

100

Type

A - Sans cliquet de sécurité

S - Avec cliquet de sécurité

SV - Pour sécurité avec cadenas

Matériau

NI - Inox

ST - Acier

N° d'identification

1 - Type long

2 - Type court

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$35.41

In Stock: 28

En stock

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$35.41
50	99	Can$32.46
100	249	Can$29.51
≥ 250		Can$26.56

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.114 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
