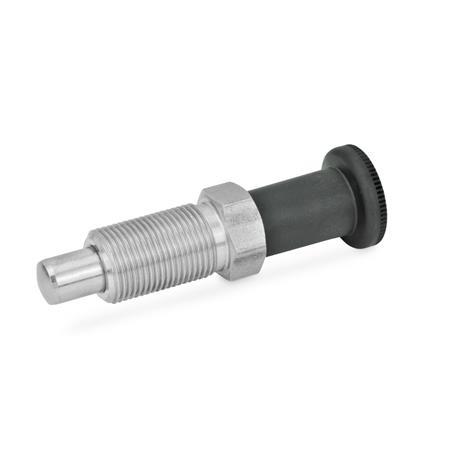

Doigts d'indexage avec bouton long GN 817.2


GN 817.2 Doigts d'indexage en inox, avec bouton long, avec corps fileté, non verrouillable ou verrouillable Matériau: NI - Inox
Type: B - Non verrouillable, sans contre-écrou

Matériau: NI - Inox
Type: B - Non verrouillable, sans contre-écrou

GN 817.2 Doigts d'indexage en inox, avec bouton long, avec corps fileté, non verrouillable ou verrouillable Matériau: NI - Inox
Type: BK - Non verrouillable, avec contre-écrou

GN 817.2 Doigts d'indexage en inox, avec bouton long, avec corps fileté, non verrouillable ou verrouillable Matériau: NI - Inox
Type: C - Verrouillable, sans contre-écrou

GN 817.2 Doigts d'indexage en inox, avec bouton long, avec corps fileté, non verrouillable ou verrouillable Matériau: NI - Inox
Type: CK - Verrouillable, avec contre-écrou

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Description du produit

Informations

Les doigts d'indexage GN 817.2 sont identiques à GN 817 mais avec un bouton plus long.

Le type avec position de repos est utilisé dans les applications où le poussoir ne doit pas dépasser continuellement. Dans ce cas, le bouton est rétracté et tourné de 90° par la suite.

Une encoche maintient le doigt dans cette position.

Spécifications

Corps fileté

InoxNI
AISI 303, norme européenne n° 14305

Goupille de centrage

InoxNI
AISI 303, norme européenne n° 14305
nickelé chimiquement

Bouton champignon en plastique
Technopolymère (Polyamide PA)

résistant aux températures jusqu'à 230 °F (110 °C)
noir mat
non amovible

Contre-écrou

InoxNI
AISI 304, norme européenne n° 1.4301
DIN 439/ISO 8675

RoHS

Configuration et prix

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Poussoir -0.001 / -0.002 Alésage H7	l₁ min.	d₂ Filetage	d₃	k	l₂	l₃	l₄	A/F	Ressort charge ≈ initiale	finale


817.2-4-4-M8X1-B-NI	817.2-4-4-M8X1-BK-NI	817.2-4-4-M8X1-C-NI	817.2-4-4-M8X1-CK-NI	0.16 -0.001 / -0.002 / +0.001	0.16	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	1.01 lbf (4.5 N)	2.70 lbf (12 N)
817.2-4-6-M8X1-B-NI	817.2-4-6-M8X1-BK-NI	817.2-4-6-M8X1-C-NI	817.2-4-6-M8X1-CK-NI	0.16 -0.001 / -0.002 / +0.001	0.24	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	0.90 lbf (4 N)	2.81 lbf (12.5 N)
817.2-5-5-M10X1-B-NI	817.2-5-5-M10X1-BK-NI	817.2-5-5-M10X1-C-NI	817.2-5-5-M10X1-CK-NI	0.20 -0.001 / -0.002 / +0.001	0.20	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	3.37 lbf (15 N)
817.2-5-8-M10X1-B-NI	817.2-5-8-M10X1-BK-NI	817.2-5-8-M10X1-C-NI	817.2-5-8-M10X1-CK-NI	0.20 -0.001 / -0.002 / +0.001	0.31	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	4.05 lbf (18 N)
817.2-6-6-M12X1.5-B-NI	817.2-6-6-M12X1.5-BK-NI	817.2-6-6-M12X1.5-C-NI	817.2-6-6-M12X1.5-CK-NI	0.24 -0.001 / -0.002 / +0.001	0.24	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.46 lbf (6.5 N)	4.27 lbf (19 N)
817.2-6-9-M12X1.5-B-NI	817.2-6-9-M12X1.5-BK-NI	817.2-6-9-M12X1.5-C-NI	817.2-6-9-M12X1.5-CK-NI	0.24 -0.001 / -0.002 / +0.001	0.35	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.35 lbf (6 N)	5.62 lbf (25 N)
817.2-8-8-M16X1.5-B-NI	817.2-8-8-M16X1.5-BK-NI	817.2-8-8-M16X1.5-C-NI	817.2-8-8-M16X1.5-CK-NI	0.31 -0.001 / -0.002 / +0.001	0.31	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	5.85 lbf (26 N)
817.2-8-12-M16X1.5-B-NI	817.2-8-12-M16X1.5-BK-NI	817.2-8-12-M16X1.5-C-NI	817.2-8-12-M16X1.5-CK-NI	0.31 -0.001 / -0.002 / +0.001	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	6.29 lbf (28 N)
817.2-10-12-M16X1.5-B-NI	817.2-10-12-M16X1.5-BK-NI	817.2-10-12-M16X1.5-C-NI	817.2-10-12-M16X1.5-CK-NI	0.39 -0.001 / -0.002 / +0.001	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	2.14 lbf (9.5 N)	8.54 lbf (38 N)
817.2-12-15-M20X1.5-B-NI	817.2-12-15-M20X1.5-BK-NI	817.2-12-15-M20X1.5-C-NI	817.2-12-15-M20X1.5-CK-NI	0.47 -0.001 / -0.002 / +0.001	0.59	M 20 x 1.5	1.10	1.42	3.11	1.30	0.39	0.87	2.59 lbf (11.5 N)	8.99 lbf (40 N)

d₁ Poussoir -0.001 / -0.002 Alésage H7	l₁ min.	d₂ Filetage	d₃	k	l₂	l₃	l₄	A/F	Ressort charge ≈ initiale	finale

0.16	0.16	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	1.01 lbf (4.5 N)	2.70 lbf (12 N)
0.16	0.24	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	0.90 lbf (4 N)	2.81 lbf (12.5 N)
0.20	0.20	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	3.37 lbf (15 N)
0.20	0.31	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	4.05 lbf (18 N)
0.24	0.24	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.46 lbf (6.5 N)	4.27 lbf (19 N)
0.24	0.35	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.35 lbf (6 N)	5.62 lbf (25 N)
0.31	0.31	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	5.85 lbf (26 N)
0.31	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	6.29 lbf (28 N)
0.39	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	2.14 lbf (9.5 N)	8.54 lbf (38 N)
0.47	0.59	M 20 x 1.5	1.10	1.42	3.11	1.30	0.39	0.87	2.59 lbf (11.5 N)	8.99 lbf (40 N)

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$23.84

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$23.84
100	249	Can$21.85
250	499	Can$19.87
≥ 500		Can$17.88

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.030 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
