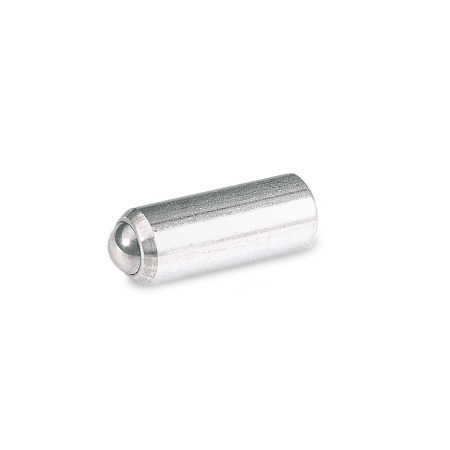

Poussoirs à ressort GN 614.3


Type: NI - Ressort à charge standard

GN 614.3 Poussoirs à ressort en inox, non filetés Type: NIS - Ressort à charge élevée

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Description du produit

Informations

Les poussoirs à ressort GN 614.3 sont utilisés pour leurs fonctions de verrouillage, de pression et de maintien.

Le montage ne nécessite qu'un simple trou de fixation. Il suffit d'insérer le poussoir à ressort dans ce trou et de le sécuriser avec de la colle si nécessaire.

Spécifications

Logement
Inox AISI 303

Bille
Inox AISI 420C
Durci

Ressort
Inox AISI 631

Marquage des types NIS:
Logement avec 2 marques longitudinales

RoHS

Configuration et prix

Référence NI - Ressort à charge standard	Référence NIS - Ressort à charge élevée	d₁ ±0.002	d₂	Longueur l	w compression	Charge du ressort ≈ standard (Type NI) initiale	finale	Charge du ressort ≈ élevée (Type NIS) initiale	finale


614.3-2-NI		0.079 ±0.002	0.04	0.14	0.01	0.18 lbf (0.8 N)	0.34 lbf (1.5 N)	-	-
	614.3-2-NIS	0.079 ±0.002	0.04	0.14	0.01	-	-	0.29 lbf (1.3 N)	0.49 lbf (2.2 N)
614.3-2.5-NI		0.098 ±0.002	0.06	0.20	0.02	0.63 lbf (2.8 N)	1.06 lbf (4.7 N)	-	-
	614.3-2.5-NIS	0.098 ±0.002	0.06	0.20	0.02	-	-	1.06 lbf (4.7 N)	1.60 lbf (7.1 N)
614.3-3-NI		0.118 ±0.002	0.08	0.28	0.03	1.01 lbf (4.5 N)	1.69 lbf (7.5 N)	-	-
	614.3-3-NIS	0.118 ±0.002	0.08	0.28	0.03	-	-	1.75 lbf (7.8 N)	2.61 lbf (11.6 N)
614.3-3.5-NI		0.138 ±0.002	0.10	0.35	0.03	1.35 lbf (6 N)	3.26 lbf (14.5 N)	-	-
	614.3-3.5-NIS	0.138 ±0.002	0.10	0.35	0.03	-	-	2.70 lbf (12 N)	4.05 lbf (18 N)
614.3-4-NI		0.157 ±0.002	0.12	0.43	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	-	-
	614.3-4-NIS	0.157 ±0.002	0.12	0.43	0.04	-	-	3.37 lbf (15 N)	4.95 lbf (22 N)
614.3-4.5-NI		0.177 ±0.002	0.13	0.47	0.04	2.14 lbf (9.5 N)	3.71 lbf (16.5 N)	-	-
	614.3-4.5-NIS	0.177 ±0.002	0.13	0.47	0.04	-	-	4.20 lbf (18.7 N)	5.64 lbf (25.1 N)
614.3-5-NI		0.197 ±0.002	0.14	0.51	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	-	-
	614.3-5-NIS	0.197 ±0.002	0.14	0.51	0.04	-	-	4.34 lbf (19.3 N)	5.98 lbf (26.6 N)
614.3-5.5-NI		0.217 ±0.002	0.16	0.55	0.05	3.48 lbf (15.5 N)	5.62 lbf (25 N)	-	-
	614.3-5.5-NIS	0.217 ±0.002	0.16	0.55	0.05	-	-	5.64 lbf (25.1 N)	8.81 lbf (39.2 N)
614.3-6-NI		0.236 ±0.002	0.18	0.59	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	-	-
	614.3-6-NIS	0.236 ±0.002	0.18	0.59	0.06	-	-	8.09 lbf (36 N)	13.60 lbf (60.5 N)
614.3-8-NI		0.315 ±0.002	0.24	0.71	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	-	-
	614.3-8-NIS	0.315 ±0.002	0.24	0.71	0.08	-	-	12.81 lbf (57 N)	23.27 lbf (103.5 N)
614.3-10-NI		0.394 ±0.002	0.31	0.79	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	-	-
	614.3-10-NIS	0.394 ±0.002	0.31	0.79	0.10	-	-	13.71 lbf (61 N)	24.73 lbf (110 N)
614.3-12-NI		0.472 ±0.002	0.39	0.87	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	-	-
	614.3-12-NIS	0.472 ±0.002	0.39	0.87	0.14	-	-	15.29 lbf (68 N)	32.15 lbf (143 N)

d₁ ±0.002	d₂	Longueur l	w compression	Charge du ressort ≈ standard (Type NI) initiale	finale	Charge du ressort ≈ élevée (Type NIS) initiale	finale

0.079	0.04	0.14	0.01	0.18 lbf (0.8 N)	0.34 lbf (1.5 N)	0.29 lbf (1.3 N)	0.49 lbf (2.2 N)
0.098	0.06	0.20	0.02	0.63 lbf (2.8 N)	1.06 lbf (4.7 N)	1.06 lbf (4.7 N)	1.60 lbf (7.1 N)
0.118	0.08	0.28	0.03	1.01 lbf (4.5 N)	1.69 lbf (7.5 N)	1.75 lbf (7.8 N)	2.61 lbf (11.6 N)
0.138	0.10	0.35	0.03	1.35 lbf (6 N)	3.26 lbf (14.5 N)	2.70 lbf (12 N)	4.05 lbf (18 N)
0.157	0.12	0.43	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	3.37 lbf (15 N)	4.95 lbf (22 N)
0.177	0.13	0.47	0.04	2.14 lbf (9.5 N)	3.71 lbf (16.5 N)	4.20 lbf (18.7 N)	5.64 lbf (25.1 N)
0.197	0.14	0.51	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	4.34 lbf (19.3 N)	5.98 lbf (26.6 N)
0.217	0.16	0.55	0.05	3.48 lbf (15.5 N)	5.62 lbf (25 N)	5.64 lbf (25.1 N)	8.81 lbf (39.2 N)
0.236	0.18	0.59	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	8.09 lbf (36 N)	13.60 lbf (60.5 N)
0.315	0.24	0.71	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	12.81 lbf (57 N)	23.27 lbf (103.5 N)
0.394	0.31	0.79	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	13.71 lbf (61 N)	24.73 lbf (110 N)
0.472	0.39	0.87	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	15.29 lbf (68 N)	32.15 lbf (143 N)

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$8.33

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$8.33
100	249	Can$7.63
250	499	Can$6.94
≥ 500		Can$6.25

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.002 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
