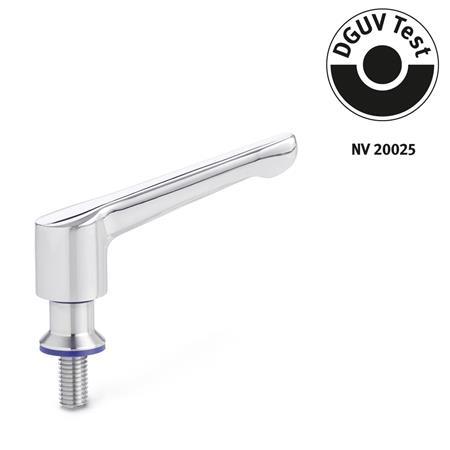

Manettes indexables GN 305


Matériau de l'anneau d'étanchéité: H - H-NBR

GN 305 Manettes indexables en inox, agréés DGUV, avec goujon fileté, conception hygiénique Matériau de l'anneau d'étanchéité: E - EPDM

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
certifiés conformes aux directives EHEDG

Afficher les produits de conception hygiénique

Conforme à la FDA

Fiche standard GN 305 Imprimer cette page Notice d'utilisation GN 305 Caractéristiques du plastique Caractéristiques de l'inox Informations sur la conception hygiénique Certificat d'essai DGUV Conception hygiénique - Dépliant

Description du produit

Informations

Les manettes indexables GN 305 avec poignées en inox plein sont conformes aux normes d’essais DGUV et conviennent donc à une utilisation en zone hygiénique.

La surface de montage étanche permet une fixation sans espace mort. La finition de haute qualité ainsi que les surfaces extérieures insensibles empêchent l'adhérence de la saleté et facilitent le nettoyage.

Les manettes indexables se sont révélées idéales là où des pièces doivent être serrées dans un espace confiné ou dans une position de manette particulière.

L'insert fileté est fixé de manière mobile sur la poignée à dentelures. Lorsque la poignée est tirée, les dentures se désengagent et peuvent être replacées dans n'importe quelle position requise. L'engagement est obtenu en relâchant la manette.

Spécifications

Poignée
Moulage de précision inox AISI 316
Finition polie (Ra < 0,8 µm)PL

Goujon fileté
Inox AISI 304

Anneau d'étanchéité / balais

H-NBRH
Résistant aux températures de -13 °F à 302 °F (-25 °F à +150 °C)
EPDME
Résistant aux températures de -40 °F à 248 °F (-40 °F à +120 °C)
Bleu
Dureté de 85 ±5 ° Shore A
Conforme aux exigences de la FDA

RoHS

Accessoire

Anneaux d'étanchéité GN 7600

Configuration et prix

Référence	l₁	d₁	l₂	d₂	d₃	d₄	h₁	h₂	h₃	h₄ Course

305-63-M6-12-PL-H	2.48	M 6	0.47	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-16-PL-H	2.48	M 6	0.63	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-20-PL-H	2.48	M 6	0.79	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-25-PL-H	2.48	M 6	0.98	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-32-PL-H	2.48	M 6	1.26	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M8-12-PL-H	2.48	M 8	0.47	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-16-PL-H	2.48	M 8	0.63	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-20-PL-H	2.48	M 8	0.79	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-25-PL-H	2.48	M 8	0.98	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-32-PL-H	2.48	M 8	1.26	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-78-M8-12-PL-H	3.07	M 8	0.47	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-16-PL-H	3.07	M 8	0.63	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-20-PL-H	3.07	M 8	0.79	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-25-PL-H	3.07	M 8	0.98	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-32-PL-H	3.07	M 8	1.26	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M10-16-PL-H	3.07	M 10	0.63	0.87	0.90	0.94	2.02	0.73	2.81	0.12
305-78-M10-20-PL-H	3.07	M 10	0.79	0.87	0.90	0.94	2.02	0.73	2.81	0.12
305-78-M10-25-PL-H	3.07	M 10	0.98	0.87	0.90	0.94	2.02	0.73	2.81	0.12
305-78-M10-32-PL-H	3.07	M 10	1.26	0.87	0.90	0.94	2.02	0.73	2.81	0.12

Référence	l₁	d₁	l₂	d₂	d₃	d₄	h₁	h₂	h₃	h₄ Course

305-63-M6-12-PL-E	2.48	M 6	0.47	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-16-PL-E	2.48	M 6	0.63	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-20-PL-E	2.48	M 6	0.79	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-25-PL-E	2.48	M 6	0.98	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M6-32-PL-E	2.48	M 6	1.26	0.55	0.58	0.75	1.72	0.64	2.37	0.10
305-63-M8-12-PL-E	2.48	M 8	0.47	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-16-PL-E	2.48	M 8	0.63	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-20-PL-E	2.48	M 8	0.79	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-25-PL-E	2.48	M 8	0.98	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-63-M8-32-PL-E	2.48	M 8	1.26	0.71	0.74	0.75	1.80	0.72	2.44	0.10
305-78-M8-12-PL-E	3.07	M 8	0.47	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-16-PL-E	3.07	M 8	0.63	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-20-PL-E	3.07	M 8	0.79	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-25-PL-E	3.07	M 8	0.98	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M8-32-PL-E	3.07	M 8	1.26	0.71	0.74	0.94	1.94	0.65	2.73	0.12
305-78-M10-16-PL-E	3.07	M 10	0.63	0.87	0.90	0.94	2.02	0.73	2.81	0.12
305-78-M10-20-PL-E	3.07	M 10	0.79	0.87	0.90	0.94	2.02	0.73	2.81	0.12
305-78-M10-25-PL-E	3.07	M 10	0.98	0.87	0.90	0.94	2.02	0.73	2.81	0.12
305-78-M10-32-PL-E	3.07	M 10	1.26	0.87	0.90	0.94	2.02	0.73	2.81	0.12

l₁	d₁	l₂	d₂	d₃	d₄	h₁	h₂	h₃	h₄ Course

2.48	M 6	0.47	0.63	0.79	0.98	1.26	0.55	0.58	0.75	1.72	0.64	2.37	0.10
2.48	M 8	0.47	0.63	0.79	0.98	1.26	0.71	0.74	0.75	1.80	0.72	2.44	0.10
3.07	M 8	0.47	0.63	0.79	0.98	1.26	0.71	0.74	0.94	1.94	0.65	2.73	0.12
3.07	M 10	0.63	0.79	0.98	1.26	-	0.87	0.90	0.94	2.02	0.73	2.81	0.12

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$96.12

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$96.12
10	24	Can$88.11
25	49	Can$80.10
≥ 50		Can$72.09

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.088 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
