À l'aide des disques d'indexation GN 187.4, les composants standard peuvent être verrouillés et fixés fermement selon un angle défini.
L'angle des dents est adapté aux trous de fixation, ce qui permet un arrangement parallèle ou à angle droit. Le nombre de dents (48/60) permet un réglage par paliers de 7.5° ou 6°, ce qui permet d'obtenir les positions d'indexation indiquées dans le tableau annexe.
La gamme des options rend ces disques adaptables à quasiment toutes les applications. Les boîtiers de positionnement GN 187.1 et les ressorts de poussée GN 187.2 sont des composants complémentaires précieux.
InoxNI AISI 316L
Fritté
RoHS
Cylindre de guidage GN 187.1
Ressorts de poussée coniques GN 187.2 (Inox)

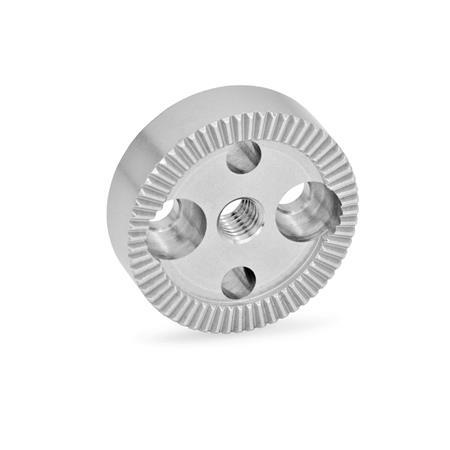

| A | Avec trou taraudé d3 au centre, avec deux trous fraisés pour vis à tête cylindrique |
| B | Avec perçage d°°4° au centre, avec deux trous fraisés pour vis à tête cylindrique |
| C | Avec trou taraudé d3 au centre, avec deux trous de montage taraudés |
| D | Avec perçage d4au centre, avec deux trous de montage taraudés |
| E | Sans perçages |
| d1 | z Nombre de dents | d2 | d3 | d4 | d5 | d6 | d7 | h1 ±0.004 milieu des dents | h2 (2x h1) | m1 | m2 | w min. Course |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.87 | 48 | 60 | 0.61 | M 4 | 0.17 | 0.13 | M 3 | 0.12 | 0.256 | 0.51 | 0.47 | 0.47 | 0.02 |
| 1.06 | 48 | 60 | 0.77 | M 5 | 0.20 | 0.17 | M 4 | 0.16 | 0.295 | 0.59 | 0.59 | 0.59 | 0.03 |
| 1.26 | 48 | 60 | 0.93 | M 6 | 0.24 | 0.21 | M 5 | 0.20 | 0.354 | 0.71 | 0.71 | 0.71 | 0.04 |
| 1.57 | 48 | 60 | 1.18 | M 8 | 0.32 | 0.25 | M 6 | 0.24 | 0.453 | 0.91 | 0.91 | 0.91 | 0.05 |
|
z |
Incréments |
Angles possibles / positions d'indexation |
|||||||||
|
48 |
7.5° |
|
|||||||||
|
60 |
6° |
|
|||||||||
|
|||||||||||
|
| Min | Max | Price |
|---|---|---|
| 1 | 49 | Can$35.77 |
| 50 | 99 | Can$32.79 |
| 100 | 249 | Can$29.81 |
| ≥ 250 | Can$26.83 |
