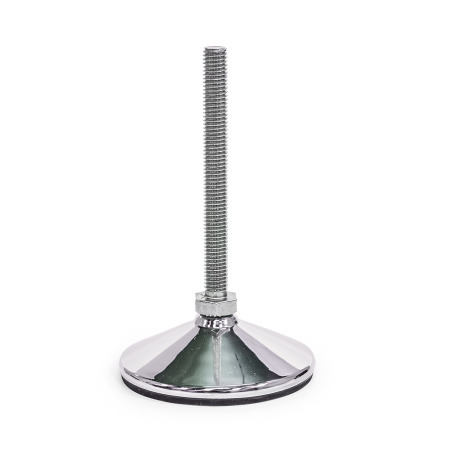

GN 17 Pieds de machine Inox, conforme aux normes de la FDA


Version (Goujon): S - Sans écrou hexagonal externe en bas

GN 17 Pieds de machine en inox AISI 304, conformes aux normes de la FDA Version (Goujon): SK - Avec écrou externe hexagonal externe en bas

GN 17 Pieds de machine en inox AISI 304, conformes aux normes de la FDA Version (Goujon): T - Sans écrou, clé plate en bas

GN 17 Pieds de machine en inox AISI 304, conformes aux normes de la FDA Version (Goujon): TK - Avec écrou, clé plate en bas

GN 17 Pieds de machine en inox AISI 304, conformes aux normes de la FDA Version (Goujon): V - Avec écrou, hexagone externe en haut, clé plate en bas

GN 17 Pieds de machine en inox AISI 304, conformes aux normes de la FDA Version (Goujon): VK - Avec écrou, hexagone externe en haut, clé plate en bas

GN 17 Pieds de machine en inox AISI 304, conformes aux normes de la FDA Version (Goujon): W - Avec manchon réglable

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Conforme à la FDA

Fiche standard GN 17 Imprimer cette page Informations sur la capacité de charge Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Informations

Les pieds de machine GN 17 sont adaptés aux environnements agressifs.

Favorisant l'écoulement des liquides, les plans inclinés et la finition de haute qualité de la plaque de base simplifient le nettoyage et empêchent l'accumulation de poussières ou de saletés. Conforme aux normes de la FDA, la sous-couche en caoutchouc vulcanisé assure l'étanchéité de la base par rapport à la surface portante. Ces pieds peuvent donc être utilisés dans des environnements de transformation alimentaire ou dans le secteur pharmaceutique, par exemple.

Les pieds de machine sont livrés assemblés et ne peuvent pas être démontés.

Spécifications

Plaque de base
Acier inox AISI 304

Goujon fileté
Inox, AISI 303

Écrou à 6 pans ISO 4032
Acier inox AISI 304

Tampon en caoutchouc
Caoutchouc acrylonitrile butadiène (NBR)

Noir
Conforme aux normes de la FDA
Dureté 85±5 Shore A
Vulcanisé

RoHS

Sur demande

Tampon en caoutchouc disponible en plusieurs couleurs

Schéma technique

GN 17 Pieds de machine en inox AISI 304, conformes aux normes de la FDA schéma

Masquer schéma technique

Options de pièce / Tableau

Type (Plaque de base)

C3	Poli, caoutchouc vulcanisé, noir

Version (Stud)

S	Sans écrou hexagonal externe en bas
SK	Avec écrou externe hexagonal externe en bas
T	Sans écrou, clé plate en bas
TK	Avec écrou, clé plate en bas
V	Avec écrou, hexagone externe en haut, clé plate en bas
VK	Avec écrou, hexagone externe en haut, clé plate en bas
W	Avec manchon réglable

Référence	d₁	d₂ Filetage	l₁ Version S / SK	Version T / TK	l₂ Version V / VK	l₃ Version W

17-60-M8-40-C3-S	2.36	M 8	1.57	-	-	-
17-60-M8-50-C3-S	2.36	M 8	1.97	-	-	-
17-60-M8-63-C3-S	2.36	M 8	2.48	-	-	-
17-60-M10-50-C3-S	2.36	M 10	1.97	-	-	-
17-60-M10-60-C3-S	2.36	M 10	2.36	-	-	-
17-60-M10-80-C3-S	2.36	M 10	3.15	-	-	-
17-60-M10-100-C3-S	2.36	M 10	3.94	-	-	-
17-60-M12-60-C3-S	2.36	M 12	2.36	-	-	-
17-60-M12-80-C3-S	2.36	M 12	3.15	-	-	-
17-60-M12-100-C3-S	2.36	M 12	3.94	-	-	-
17-60-M12-125-C3-S	2.36	M 12	4.92	-	-	-
17-80-M8-40-C3-S	3.15	M 8	1.57	-	-	-
17-80-M8-50-C3-S	3.15	M 8	1.97	-	-	-
17-80-M8-63-C3-S	3.15	M 8	2.48	-	-	-
17-80-M10-50-C3-S	3.15	M 10	1.97	-	-	-
17-80-M10-60-C3-S	3.15	M 10	2.36	-	-	-
17-80-M10-80-C3-S	3.15	M 10	3.15	-	-	-
17-80-M10-100-C3-S	3.15	M 10	3.94	-	-	-
17-80-M12-60-C3-S	3.15	M 12	2.36	-	-	-
17-80-M12-80-C3-S	3.15	M 12	3.15	-	-	-
17-80-M12-100-C3-S	3.15	M 12	3.94	-	-	-
17-80-M12-125-C3-S	3.15	M 12	4.92	-	-	-
17-100-M8-40-C3-S	3.94	M 8	1.57	-	-	-
17-100-M8-50-C3-S	3.94	M 8	1.97	-	-	-
17-100-M8-63-C3-S	3.94	M 8	2.48	-	-	-
17-100-M10-50-C3-S	3.94	M 10	1.97	-	-	-
17-100-M10-60-C3-S	3.94	M 10	2.36	-	-	-
17-100-M10-80-C3-S	3.94	M 10	3.15	-	-	-
17-100-M10-100-C3-S	3.94	M 10	3.94	-	-	-
17-100-M12-60-C3-S	3.94	M 12	2.36	-	-	-
17-100-M12-80-C3-S	3.94	M 12	3.15	-	-	-
17-100-M12-100-C3-S	3.94	M 12	3.94	-	-	-
17-100-M12-125-C3-S	3.94	M 12	4.92	-	-	-

Référence	d₁	d₂ Filetage	l₁ Version S / SK	Version T / TK	l₂ Version V / VK	l₃ Version W

17-60-M8-40-C3-SK	2.36	M 8	1.57	-	-	-
17-60-M8-50-C3-SK	2.36	M 8	1.97	-	-	-
17-60-M8-63-C3-SK	2.36	M 8	2.48	-	-	-
17-60-M10-50-C3-SK	2.36	M 10	1.97	-	-	-
17-60-M10-60-C3-SK	2.36	M 10	2.36	-	-	-
17-60-M10-80-C3-SK	2.36	M 10	3.15	-	-	-
17-60-M10-100-C3-SK	2.36	M 10	3.94	-	-	-
17-60-M12-60-C3-SK	2.36	M 12	2.36	-	-	-
17-60-M12-80-C3-SK	2.36	M 12	3.15	-	-	-
17-60-M12-100-C3-SK	2.36	M 12	3.94	-	-	-
17-60-M12-125-C3-SK	2.36	M 12	4.92	-	-	-
17-80-M8-40-C3-SK	3.15	M 8	1.57	-	-	-
17-80-M8-50-C3-SK	3.15	M 8	1.97	-	-	-
17-80-M8-63-C3-SK	3.15	M 8	2.48	-	-	-
17-80-M10-50-C3-SK	3.15	M 10	1.97	-	-	-
17-80-M10-60-C3-SK	3.15	M 10	2.36	-	-	-
17-80-M10-80-C3-SK	3.15	M 10	3.15	-	-	-
17-80-M10-100-C3-SK	3.15	M 10	3.94	-	-	-
17-80-M12-60-C3-SK	3.15	M 12	2.36	-	-	-
17-80-M12-80-C3-SK	3.15	M 12	3.15	-	-	-
17-80-M12-100-C3-SK	3.15	M 12	3.94	-	-	-
17-80-M12-125-C3-SK	3.15	M 12	4.92	-	-	-
17-100-M8-40-C3-SK	3.94	M 8	1.57	-	-	-
17-100-M8-50-C3-SK	3.94	M 8	1.97	-	-	-
17-100-M8-63-C3-SK	3.94	M 8	2.48	-	-	-
17-100-M10-50-C3-SK	3.94	M 10	1.97	-	-	-
17-100-M10-60-C3-SK	3.94	M 10	2.36	-	-	-
17-100-M10-80-C3-SK	3.94	M 10	3.15	-	-	-
17-100-M10-100-C3-SK	3.94	M 10	3.94	-	-	-
17-100-M12-60-C3-SK	3.94	M 12	2.36	-	-	-
17-100-M12-80-C3-SK	3.94	M 12	3.15	-	-	-
17-100-M12-100-C3-SK	3.94	M 12	3.94	-	-	-
17-100-M12-125-C3-SK	3.94	M 12	4.92	-	-	-

Référence	d₁	d₂ Filetage	l₁ Version S / SK	Version T / TK	l₂ Version V / VK	l₃ Version W

17-60-M16-75-C3-T	2.36	M 16	-	2.95	-	-
17-60-M16-100-C3-T	2.36	M 16	-	3.94	-	-
17-60-M16-125-C3-T	2.36	M 16	-	4.92	-	-
17-60-M16-150-C3-T	2.36	M 16	-	5.91	-	-
17-60-M16-200-C3-T	2.36	M 16	-	7.87	-	-
17-60-M16-250-C3-T	2.36	M 16	-	9.84	-	-
17-80-M16-75-C3-T	3.15	M 16	-	2.95	-	-
17-80-M16-100-C3-T	3.15	M 16	-	3.94	-	-
17-80-M16-125-C3-T	3.15	M 16	-	4.92	-	-
17-80-M16-150-C3-T	3.15	M 16	-	5.91	-	-
17-80-M16-200-C3-T	3.15	M 16	-	7.87	-	-
17-80-M16-250-C3-T	3.15	M 16	-	9.84	-	-
17-80-M20-75-C3-T	3.15	M 20	-	2.95	-	-
17-80-M20-100-C3-T	3.15	M 20	-	3.94	-	-
17-80-M20-125-C3-T	3.15	M 20	-	4.92	-	-
17-80-M20-150-C3-T	3.15	M 20	-	5.91	-	-
17-80-M20-200-C3-T	3.15	M 20	-	7.87	-	-
17-80-M20-250-C3-T	3.15	M 20	-	9.84	-	-
17-80-M24-100-C3-T	3.15	M 24	-	3.94	-	-
17-80-M24-125-C3-T	3.15	M 24	-	4.92	-	-
17-80-M24-150-C3-T	3.15	M 24	-	5.91	-	-
17-80-M24-200-C3-T	3.15	M 24	-	7.87	-	-
17-80-M24-300-C3-T	3.15	M 24	-	11.81	-	-
17-100-M16-75-C3-T	3.94	M 16	-	2.95	-	-
17-100-M16-100-C3-T	3.94	M 16	-	3.94	-	-
17-100-M16-125-C3-T	3.94	M 16	-	4.92	-	-
17-100-M16-150-C3-T	3.94	M 16	-	5.91	-	-
17-100-M16-200-C3-T	3.94	M 16	-	7.87	-	-
17-100-M16-250-C3-T	3.94	M 16	-	9.84	-	-
17-100-M20-75-C3-T	3.94	M 20	-	2.95	-	-
17-100-M20-100-C3-T	3.94	M 20	-	3.94	-	-
17-100-M20-125-C3-T	3.94	M 20	-	4.92	-	-
17-100-M20-150-C3-T	3.94	M 20	-	5.91	-	-
17-100-M20-200-C3-T	3.94	M 20	-	7.87	-	-
17-100-M20-250-C3-T	3.94	M 20	-	9.84	-	-
17-100-M24-100-C3-T	3.94	M 24	-	3.94	-	-
17-100-M24-125-C3-T	3.94	M 24	-	4.92	-	-
17-100-M24-150-C3-T	3.94	M 24	-	5.91	-	-
17-100-M24-200-C3-T	3.94	M 24	-	7.87	-	-
17-100-M24-300-C3-T	3.94	M 24	-	11.81	-	-
17-120-M20-75-C3-T	4.72	M 20	-	2.95	-	-
17-120-M20-100-C3-T	4.72	M 20	-	3.94	-	-
17-120-M20-125-C3-T	4.72	M 20	-	4.92	-	-
17-120-M20-150-C3-T	4.72	M 20	-	5.91	-	-
17-120-M20-200-C3-T	4.72	M 20	-	7.87	-	-
17-120-M20-250-C3-T	4.72	M 20	-	9.84	-	-
17-120-M24-100-C3-T	4.72	M 24	-	3.94	-	-
17-120-M24-125-C3-T	4.72	M 24	-	4.92	-	-
17-120-M24-150-C3-T	4.72	M 24	-	5.91	-	-
17-120-M24-200-C3-T	4.72	M 24	-	7.87	-	-
17-120-M24-300-C3-T	4.72	M 24	-	11.81	-	-
17-120-M30-100-C3-T	4.72	M 30	-	3.94	-	-
17-120-M30-125-C3-T	4.72	M 30	-	4.92	-	-
17-120-M30-150-C3-T	4.72	M 30	-	5.91	-	-
17-120-M30-200-C3-T	4.72	M 30	-	7.87	-	-
17-120-M30-300-C3-T	4.72	M 30	-	11.81	-	-

Référence	d₁	d₂ Filetage	l₁ Version S / SK	Version T / TK	l₂ Version V / VK	l₃ Version W

17-60-M16-75-C3-TK	2.36	M 16	-	2.95	-	-
17-60-M16-100-C3-TK	2.36	M 16	-	3.94	-	-
17-60-M16-125-C3-TK	2.36	M 16	-	4.92	-	-
17-60-M16-150-C3-TK	2.36	M 16	-	5.91	-	-
17-60-M16-200-C3-TK	2.36	M 16	-	7.87	-	-
17-60-M16-250-C3-TK	2.36	M 16	-	9.84	-	-
17-80-M16-75-C3-TK	3.15	M 16	-	2.95	-	-
17-80-M16-100-C3-TK	3.15	M 16	-	3.94	-	-
17-80-M16-125-C3-TK	3.15	M 16	-	4.92	-	-
17-80-M16-150-C3-TK	3.15	M 16	-	5.91	-	-
17-80-M16-200-C3-TK	3.15	M 16	-	7.87	-	-
17-80-M16-250-C3-TK	3.15	M 16	-	9.84	-	-
17-80-M20-75-C3-TK	3.15	M 20	-	2.95	-	-
17-80-M20-100-C3-TK	3.15	M 20	-	3.94	-	-
17-80-M20-125-C3-TK	3.15	M 20	-	4.92	-	-
17-80-M20-150-C3-TK	3.15	M 20	-	5.91	-	-
17-80-M20-200-C3-TK	3.15	M 20	-	7.87	-	-
17-80-M20-250-C3-TK	3.15	M 20	-	9.84	-	-
17-80-M24-100-C3-TK	3.15	M 24	-	3.94	-	-
17-80-M24-125-C3-TK	3.15	M 24	-	4.92	-	-
17-80-M24-150-C3-TK	3.15	M 24	-	5.91	-	-
17-80-M24-200-C3-TK	3.15	M 24	-	7.87	-	-
17-80-M24-300-C3-TK	3.15	M 24	-	11.81	-	-
17-100-M16-75-C3-TK	3.94	M 16	-	2.95	-	-
17-100-M16-100-C3-TK	3.94	M 16	-	3.94	-	-
17-100-M16-125-C3-TK	3.94	M 16	-	4.92	-	-
17-100-M16-150-C3-TK	3.94	M 16	-	5.91	-	-
17-100-M16-200-C3-TK	3.94	M 16	-	7.87	-	-
17-100-M16-250-C3-TK	3.94	M 16	-	9.84	-	-
17-100-M20-75-C3-TK	3.94	M 20	-	2.95	-	-
17-100-M20-100-C3-TK	3.94	M 20	-	3.94	-	-
17-100-M20-125-C3-TK	3.94	M 20	-	4.92	-	-
17-100-M20-150-C3-TK	3.94	M 20	-	5.91	-	-
17-100-M20-200-C3-TK	3.94	M 20	-	7.87	-	-
17-100-M20-250-C3-TK	3.94	M 20	-	9.84	-	-
17-100-M24-100-C3-TK	3.94	M 24	-	3.94	-	-
17-100-M24-125-C3-TK	3.94	M 24	-	4.92	-	-
17-100-M24-150-C3-TK	3.94	M 24	-	5.91	-	-
17-100-M24-200-C3-TK	3.94	M 24	-	7.87	-	-
17-100-M24-300-C3-TK	3.94	M 24	-	11.81	-	-
17-120-M20-75-C3-TK	4.72	M 20	-	2.95	-	-
17-120-M20-100-C3-TK	4.72	M 20	-	3.94	-	-
17-120-M20-125-C3-TK	4.72	M 20	-	4.92	-	-
17-120-M20-150-C3-TK	4.72	M 20	-	5.91	-	-
17-120-M20-200-C3-TK	4.72	M 20	-	7.87	-	-
17-120-M20-250-C3-TK	4.72	M 20	-	9.84	-	-
17-120-M24-100-C3-TK	4.72	M 24	-	3.94	-	-
17-120-M24-125-C3-TK	4.72	M 24	-	4.92	-	-
17-120-M24-150-C3-TK	4.72	M 24	-	5.91	-	-
17-120-M24-200-C3-TK	4.72	M 24	-	7.87	-	-
17-120-M24-300-C3-TK	4.72	M 24	-	11.81	-	-
17-120-M30-100-C3-TK	4.72	M 30	-	3.94	-	-
17-120-M30-125-C3-TK	4.72	M 30	-	4.92	-	-
17-120-M30-150-C3-TK	4.72	M 30	-	5.91	-	-
17-120-M30-200-C3-TK	4.72	M 30	-	7.87	-	-
17-120-M30-300-C3-TK	4.72	M 30	-	11.81	-	-

Référence	d₁	d₂ Filetage	l₁ Version S / SK	Version T / TK	l₂ Version V / VK	l₃ Version W

17-60-M16-75-C3-V	2.36	M 16	-	-	2.95	-
17-60-M16-100-C3-V	2.36	M 16	-	-	3.94	-
17-60-M16-125-C3-V	2.36	M 16	-	-	4.92	-
17-60-M16-150-C3-V	2.36	M 16	-	-	5.91	-
17-80-M16-75-C3-V	3.15	M 16	-	-	2.95	-
17-80-M16-100-C3-V	3.15	M 16	-	-	3.94	-
17-80-M16-125-C3-V	3.15	M 16	-	-	4.92	-
17-80-M16-150-C3-V	3.15	M 16	-	-	5.91	-
17-80-M20-100-C3-V	3.15	M 20	-	-	3.94	-
17-80-M20-125-C3-V	3.15	M 20	-	-	4.92	-
17-80-M20-150-C3-V	3.15	M 20	-	-	5.91	-
17-80-M20-200-C3-V	3.15	M 20	-	-	7.87	-
17-80-M24-100-C3-V	3.15	M 24	-	-	3.94	-
17-80-M24-150-C3-V	3.15	M 24	-	-	5.91	-
17-80-M24-200-C3-V	3.15	M 24	-	-	7.87	-
17-100-M16-75-C3-V	3.94	M 16	-	-	2.95	-
17-100-M16-100-C3-V	3.94	M 16	-	-	3.94	-
17-100-M16-125-C3-V	3.94	M 16	-	-	4.92	-
17-100-M16-150-C3-V	3.94	M 16	-	-	5.91	-
17-100-M20-100-C3-V	3.94	M 20	-	-	3.94	-
17-100-M20-125-C3-V	3.94	M 20	-	-	4.92	-
17-100-M20-150-C3-V	3.94	M 20	-	-	5.91	-
17-100-M20-200-C3-V	3.94	M 20	-	-	7.87	-
17-100-M24-100-C3-V	3.94	M 24	-	-	3.94	-
17-100-M24-150-C3-V	3.94	M 24	-	-	5.91	-
17-100-M24-200-C3-V	3.94	M 24	-	-	7.87	-

Référence	d₁	d₂ Filetage	l₁ Version S / SK	Version T / TK	l₂ Version V / VK	l₃ Version W

17-60-M16-75-C3-VK	2.36	M 16	-	-	2.95	-
17-60-M16-100-C3-VK	2.36	M 16	-	-	3.94	-
17-60-M16-125-C3-VK	2.36	M 16	-	-	4.92	-
17-60-M16-150-C3-VK	2.36	M 16	-	-	5.91	-
17-80-M16-75-C3-VK	3.15	M 16	-	-	2.95	-
17-80-M16-100-C3-VK	3.15	M 16	-	-	3.94	-
17-80-M16-125-C3-VK	3.15	M 16	-	-	4.92	-
17-80-M16-150-C3-VK	3.15	M 16	-	-	5.91	-
17-80-M20-100-C3-VK	3.15	M 20	-	-	3.94	-
17-80-M20-125-C3-VK	3.15	M 20	-	-	4.92	-
17-80-M20-150-C3-VK	3.15	M 20	-	-	5.91	-
17-80-M20-200-C3-VK	3.15	M 20	-	-	7.87	-
17-80-M24-100-C3-VK	3.15	M 24	-	-	3.94	-
17-80-M24-150-C3-VK	3.15	M 24	-	-	5.91	-
17-80-M24-200-C3-VK	3.15	M 24	-	-	7.87	-
17-100-M16-75-C3-VK	3.94	M 16	-	-	2.95	-
17-100-M16-100-C3-VK	3.94	M 16	-	-	3.94	-
17-100-M16-125-C3-VK	3.94	M 16	-	-	4.92	-
17-100-M16-150-C3-VK	3.94	M 16	-	-	5.91	-
17-100-M20-100-C3-VK	3.94	M 20	-	-	3.94	-
17-100-M20-125-C3-VK	3.94	M 20	-	-	4.92	-
17-100-M20-150-C3-VK	3.94	M 20	-	-	5.91	-
17-100-M20-200-C3-VK	3.94	M 20	-	-	7.87	-
17-100-M24-100-C3-VK	3.94	M 24	-	-	3.94	-
17-100-M24-150-C3-VK	3.94	M 24	-	-	5.91	-
17-100-M24-200-C3-VK	3.94	M 24	-	-	7.87	-

Référence	d₁	d₂ Filetage	l₁ Version S / SK	Version T / TK	l₂ Version V / VK	l₃ Version W

17-60-M16-129-C3-W	2.36	M 16	-	-	-	5.08
17-60-M16-154-C3-W	2.36	M 16	-	-	-	6.06
17-60-M16-179-C3-W	2.36	M 16	-	-	-	7.05
17-60-M16-204-C3-W	2.36	M 16	-	-	-	8.03
17-80-M16-131-C3-W	3.15	M 16	-	-	-	5.16
17-80-M16-156-C3-W	3.15	M 16	-	-	-	6.14
17-80-M16-181-C3-W	3.15	M 16	-	-	-	7.13
17-80-M16-206-C3-W	3.15	M 16	-	-	-	8.11
17-80-M20-155-C3-W	3.15	M 20	-	-	-	6.10
17-80-M20-180-C3-W	3.15	M 20	-	-	-	7.09
17-80-M20-205-C3-W	3.15	M 20	-	-	-	8.07
17-80-M20-255-C3-W	3.15	M 20	-	-	-	10.04
17-80-M24-179-C3-W	3.15	M 24	-	-	-	7.05
17-80-M24-229-C3-W	3.15	M 24	-	-	-	9.02
17-80-M24-279-C3-W	3.15	M 24	-	-	-	10.98
17-100-M16-133-C3-W	3.94	M 16	-	-	-	5.24
17-100-M16-158-C3-W	3.94	M 16	-	-	-	6.22
17-100-M16-183-C3-W	3.94	M 16	-	-	-	7.20
17-100-M16-208-C3-W	3.94	M 16	-	-	-	8.19
17-100-M20-157-C3-W	3.94	M 20	-	-	-	6.18
17-100-M20-182-C3-W	3.94	M 20	-	-	-	7.17
17-100-M20-207-C3-W	3.94	M 20	-	-	-	8.15
17-100-M20-257-C3-W	3.94	M 20	-	-	-	10.12
17-100-M24-181-C3-W	3.94	M 24	-	-	-	7.13
17-100-M24-231-C3-W	3.94	M 24	-	-	-	9.09
17-100-M24-281-C3-W	3.94	M 24	-	-	-	11.06

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Filetage	l₁ Version S / SK				Version T / TK						l₂ Version V / VK				l₃ Version W

2.36	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2.36	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2.36	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2.36	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	2.95	3.94	4.92	5.91	5.08	6.06	7.05	8.03
3.15	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3.15	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3.15	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3.15	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	2.95	3.94	4.92	5.91	5.16	6.14	7.13	8.11
3.15	M 20	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	3.94	4.92	5.91	7.87	6.10	7.09	8.07	10.04
3.15	M 24	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-	3.94	5.91	7.87	-	7.05	9.02	10.98	-
3.94	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3.94	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3.94	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3.94	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	2.95	3.94	4.92	5.91	5.24	6.22	7.20	8.19
3.94	M 20	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	3.94	4.92	5.91	7.87	6.18	7.17	8.15	10.12
3.94	M 24	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-	3.94	5.91	7.87	-	7.13	9.09	11.06	-
4.72	M 20	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	-	-	-	-	-	-	-	-
4.72	M 24	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-	-	-	-	-	-	-	-	-
4.72	M 30	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-	-	-	-	-	-	-	-	-

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Filetage	d₃	h₁	h₂	h₃	l₄	l₅	l₆	s	A/F₁	A/F₂	A/F₄	A/F₅	A/F₆	w en °

2.36	M 8	-	1.22	-	-	-	-	-	0.08	0.67	-	-	-	-	32
2.36	M 10	-	1.22	-	-	-	-	-	0.08	0.67	-	-	-	-	32
2.36	M 12	-	1.22	-	-	-	-	-	0.08	0.67	-	-	-	-	32
2.36	M 16	0.94	-	1.46	1.30	1.77	1.77	1.14	0.08	-	0.47	0.39	0.47	0.79	32
3.15	M 8	-	1.30	-	-	-	-	-	0.08	0.67	-	-	-	-	26
3.15	M 10	-	1.30	-	-	-	-	-	0.08	0.67	-	-	-	-	26
3.15	M 12	-	1.30	-	-	-	-	-	0.08	0.67	-	-	-	-	26
3.15	M 16	0.94	-	1.54	1.38	1.77	1.77	1.14	0.08	-	0.47	0.39	0.47	0.79	26
3.15	M 20	1.18	-	1.54	1.42	2.20	2.20	1.42	0.08	-	0.59	0.51	0.63	0.94	26
3.15	M 24	1.38	-	1.61	1.50	2.64	2.64	1.65	0.08	-	0.75	0.67	0.79	1.18	26
3.94	M 8	-	1.38	-	-	-	-	-	0.08	0.67	-	-	-	-	22
3.94	M 10	-	1.38	-	-	-	-	-	0.08	0.67	-	-	-	-	22
3.94	M 12	-	1.38	-	-	-	-	-	0.08	0.67	-	-	-	-	22
3.94	M 16	0.94	-	1.61	1.46	1.77	1.77	1.14	0.08	-	0.47	0.39	0.47	0.79	22
3.94	M 20	1.18	-	1.61	1.50	2.20	2.20	1.42	0.08	-	0.59	0.51	0.63	0.94	22
3.94	M 24	1.38	-	1.69	1.57	2.64	2.64	1.65	0.08	-	0.75	0.67	0.79	1.18	22
4.72	M 20	-	-	1.69	-	-	-	-	0.08	-	0.59	-	-	-	20
4.72	M 24	-	-	1.81	-	-	-	-	0.08	-	0.75	-	-	-	20
4.72	M 30	-	-	1.97	-	-	-	-	0.08	-	0.94	-	-	-	20

Configuration et prix

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$35.17

In Stock: 7

En stock

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$35.17
10	24	Can$32.24
25	49	Can$29.31
≥ 50		Can$26.38

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.264 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
