Loquets à came EN 731.5

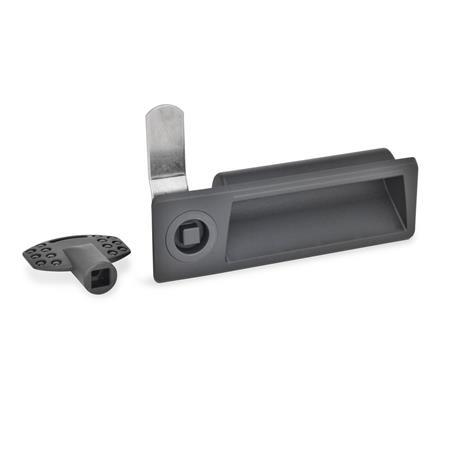

EN 731.5 Loquets à came en plastique, avec poignée encastrable, avec bras de verrouillage en inox, manipulation par clé à douille Type: VK - Manipulation par broche carrée
N° d'identification: 1 - Fonctionnement dans la position illustrée en haut à gauche

ELESA original design
code: PR-CH / LPR-SST

Type: VK - Manipulation par broche carrée
N° d'identification: 1 - Fonctionnement dans la position illustrée en haut à gauche

EN 731.5 Loquets à came en plastique, avec poignée encastrable, avec bras de verrouillage en inox, manipulation par clé à douille Type: DK - Manipulation par broche triangulaire (DK6.5)
N° d'identification: 1 - Fonctionnement dans la position illustrée en haut à gauche

EN 731.5 Loquets à came en plastique, avec poignée encastrable, avec bras de verrouillage en inox, manipulation par clé à douille Type: VDE - Manipulation par double panneton
N° d'identification: 2 - Fonctionnement dans la position illustrée en haut à droite

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Description du produit

Informations

Les poignées encastrables avec loquets à came EN 731.5 sont utilisées dans les applications nécessitant un encastrement moulé en plus du mécanisme de verrouillage, p. ex. si les éléments d'actionnement ne doivent pas dépasser pour des raisons d'espace. Ils se verrouillent par une opération de rotation limitée à 90° qui déplace le bras de verrouillage en position de verrouillage derrière le cadre de la porte.

Les bras de verrouillage avec différents angles de pliage couvrent un écartement A1 ou A2 entre 20 et 26 mm de la surface. La longueur du bras de verrouillage peut également être sélectionnée.

Les détails de la capacité de charge F₁ et F₂ ont été déterminés avec une épaisseur de paroi s = 1.5 mm.

Le produit est fourni avec un bras de verrouillage emballé séparément.

Spécifications

Logement / boulon d'actionnement
Plastique
Technopolymère (Polyamide PA)

Renforcé de fibre de verre
Résistant aux températures jusqu'à
176 °F (80 °C)
Gris foncé, RAL 7021, finition brillanteSG

Bras de verrouillage / rondelle / vis
Inox AISI 303

RoHS

Configuration et prix

Référence 1 - Fonctionnement dans la position illustrée en haut à gauche	Référence 2 - Fonctionnement dans la position illustrée en haut à droite	Engastado del brazo del cerrojo z	A₁	A₂	Longueur du bras de verrouillage l	F₁	F₂

731.5-DK-0-20-1-SG	731.5-DK-0-20-2-SG	0.00	0.91	0.91	0.79	809 lbf (3600 N)	337 lbf (1500 N)
731.5-DK-0-32-1-SG	731.5-DK-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.5-DK-0-46-1-SG	731.5-DK-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.5-DK-3-45-1-SG	731.5-DK-3-45-2-SG	0.12	0.79	1.02	1.77	809 lbf (3600 N)	337 lbf (1500 N)

Référence 1 - Fonctionnement dans la position illustrée en haut à gauche	Référence 2 - Fonctionnement dans la position illustrée en haut à droite	Engastado del brazo del cerrojo z	A₁	A₂	Longueur du bras de verrouillage l	F₁	F₂

731.5-VK-0-20-1-SG	731.5-VK-0-20-2-SG	0.00	0.91	0.91	0.79	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VK-0-32-1-SG	731.5-VK-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VK-0-46-1-SG	731.5-VK-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VK-3-45-1-SG	731.5-VK-3-45-2-SG	0.12	0.79	1.02	1.77	809 lbf (3600 N)	337 lbf (1500 N)

Référence 1 - Fonctionnement dans la position illustrée en haut à gauche	Référence 2 - Fonctionnement dans la position illustrée en haut à droite	Engastado del brazo del cerrojo z	A₁	A₂	Longueur du bras de verrouillage l	F₁	F₂

731.5-VDE-0-20-1-SG	731.5-VDE-0-20-2-SG	0.00	0.91	0.91	0.79	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VDE-0-32-1-SG	731.5-VDE-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VDE-0-46-1-SG	731.5-VDE-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VDE-3-45-1-SG	731.5-VDE-3-45-2-SG	0.12	0.79	1.02	1.77	809 lbf (3600 N)	337 lbf (1500 N)

Engastado del brazo del cerrojo z	A₁	A₂	Longueur du bras de verrouillage l	F₁	F₂

0.00	0.91	0.91	0.79	1.26	1.81	809 lbf (3600 N)	337 lbf (1500 N)
0.12	0.79	1.02	1.77	-	-	809 lbf (3600 N)	337 lbf (1500 N)

Ouvrir le configurateur 3D

Instructions de construction et de montage

Pour le montage de la poignée encastrable avec loquet, l'évidement pratiqué dans la porte doit être découpé comme indiqué sur le schéma ci-contre.

La dimension y de l'évidement doit être effectuée en fonction de l'épaisseur de la tôle d'acier de la porte. Les valeurs appropriées sont indiquées dans le tableau.

Afficher / Masquer colonnes

Épaisseur de la paroi s	x +0.3	y +0.1

0.7 ... 1.0	110	30.5
> 1.0 ... 1.5	110	30.7
> 1.5 ... 2.2	110	31.7

Ébavurez l'évidement avant de fixer la poignée encastrable.
Insérez tout d'abord la partie haute de la poignée encastrable dans l'ouverture.
Enfoncez ensuite la partie inférieure jusqu'à ce que les éléments de verrouillage s'enclenchent.

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$24.64

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$24.64
10	249	Can$23.74
250	499	Can$22.40
≥ 500		Can$20.16

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.061 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.

Données CAD

Autres formats de données

À propos des téléchargements CAO

Enregistrer dans les Favoris

EN 731.5 Loquets à came Plastique, avec poignée encastrable avec bras de verrouillage en inox, manipulation par clé à douille


Famille de produits en acier inoxydable

Description du produit

Informations

Spécifications

Schéma technique

Options de pièce / Tableau

Type

N° d'identification

Type: DK - Manipulation par broche triangulaire (DK6.5)

Type: VK - Manipulation par broche carrée

Type: VDE - Manipulation par double panneton

Métrique

Configuration et prix

Instructions de construction et de montage

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

Ceci pourrait également vous intéresser...

DK	Manipulation par broche triangulaire (DK6.5)
VK	Manipulation par broche carrée
VDE	Manipulation par double panneton

1	Fonctionnement dans la position illustrée en haut à gauche
2	Fonctionnement dans la position illustrée en haut à droite
