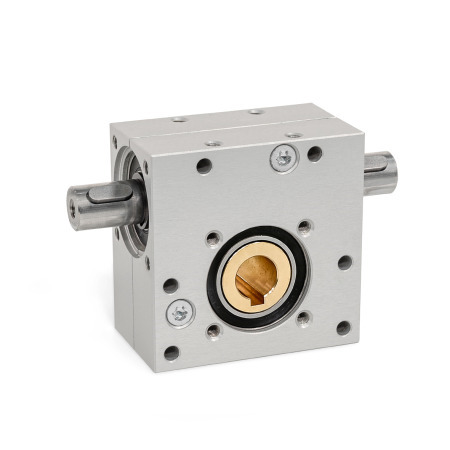

Les réducteurs à vis sans fin GN 3975 peuvent transmettre un couple élevé malgré leurs dimensions très compactes. Ils peuvent être utilisés dans une multitude de cas comme ; par exemple, pour régler l'inclinaison ou changer le sens de rotation d'un arbre.
Leurs nombreux trous de fixation permettent de les monter facilement dans n'importe quelle orientation ou position. Les clavettes parallèles peuvent être positionnées selon n'importe quel angle.
Suivant le rapport de transmission, il peut ne pas y avoir d'auto-blocage statique entre la vis sans fin et la roue hélicoïdale, ce qui signifie que cette dernière peut sortir de son état de repos sous l'effet d'un couple exercé par l'extrémité de sortie.
Logement
Vis sans fin, acier
Vis sans fin, laiton
Roulement à billes
Plage de température :
-4 °F à +140 °F (-20 °C à +60 °C)
RoHS
| A | Sortie sur un côté |
| m1 | d1 ±0.0002 | Rapport d'engrenage i | b1 | b2 | b3 ±0.0006 | d2 +0.001 | d3 | d4 | d5 | h | l1 | l2 | l3 | l4 | t1 | t2 | t3 | t4 | m10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.79 | 0.4724 | 13 | 15 | 18 | 23 | 30 | 40 | 65 | 1.38 | 0.16 | 0.1575 | 0.472 | 1.18 | 0.79 | 1.08 | 0.06 | 2.36 | 0.63 | 0.47 | 0.12 | 0.08 | 0.54 | 0.06 | 0.72 | 1.02 |
| m1 | d6* | d7 | d8* | m2 | m3 | m4 | m5 | m6 | m7 | m8 | m9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.79 | M 4 | 0.17 | M 5 | 1.02 | 1.97 | 0.69 | 0.06 | 1.22 | 1.02 | 1.67 | 0.89 |
|
Jeu circonférentiel de l'arbre d'entraînement |
1° ± 0,5° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sens de rotation de l'arbre |
Tout |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Conception du jeu de roues hélicoïdales |
Gauche |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Espérance de vie (valeur indicative) |
1 000 heures à pleine charge et à une vitesse de rotation de 500 tr/min, en partant du principe que le boîtier fonctionne à raison de 20 % toutes les 5 minutes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Afficher / Masquer colonnes
Afficher / Masquer colonnes
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
*Vitesse côté entrée, **à une force axiale = 0, ***à une force radiale = 0 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Lors du montage, ne forcez pas sur le logement ou les roulements. Il est recommandé d'utiliser les trous filetés d8 de l'arbre. Il est recommandé d'utiliser un système de couplage approprié pour compenser le décalage des arbres et les tolérances d'excentricité résultant de la fabrication, mais aussi pour amortir les vibrations et les chocs. |
|
| Min | Max | Price |
|---|---|---|
| 1 | 9 | Can$591.70 |
| 10 | 24 | Can$542.39 |
| 25 | 49 | Can$493.08 |
| ≥ 50 | Can$443.78 |
