Indicateurs de niveau de fluide EN 543.2

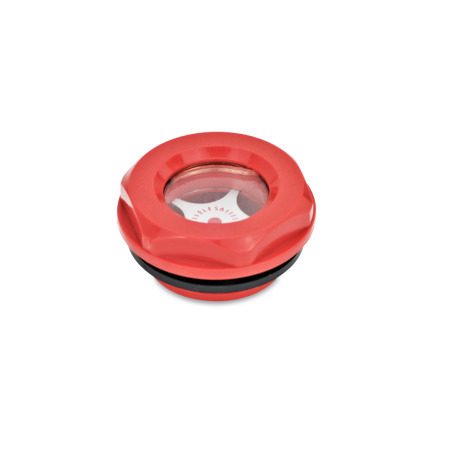

EN 543.2 Indicateurs de niveau de fluide en plastique Type: A - Avec réflecteur
Couleur: RT - Rouge

Original design
code: HGFT.

Type: A - Avec réflecteur
Couleur: RT - Rouge

Fiche standard EN 543.2 Imprimer cette page Caractéristiques du plastique

Description du produit

Indicateurs de niveau de fluide en technopolymère de conception originale Elesa® EN 543,2.
Résistant aux solvants, huiles, graisses et autres agents chimiques.

Il est recommandé d'appliquer un couple modéré (voir tableau) lors du serrage de l'indicateur de niveau d'huile afin de garantir une étanchéité optimale, sans déformation élastique.

Température maximale de fonctionnement en continu à 3 bars de pression : 212 °F (100 °C)

Instruction de montage :
Pour un montage sur des parois de moins de 0.16 in (4 mm) d'épaisseur, utilisez un écrou GN 7430

Spécifications

Corps
Plastique

résistant aux températures jusqu'à 212 °F (100 °C)
résistant à la pression jusqu'à 3 bars

Indicateur
Plastique
polyamide transparent (PA 6-T)

Joint
Caoutchouc NBR (Perbunan^®)

Réflecteur
Aluminium
couleur naturelle, anodisé

RoHS

Accessoire

Écrous minces à 6 pans GN 7430

Sur demande

Métrique et filetages BSPP

Référence	d₁	d₂ Filetage	d₃	l₁	l₂	s	Recommended tightening torque in Nm

543.2-11-G3/8-A-SW	0.43	G 3/8	0.94	0.31	0.28	0.87	4 ... 8
543.2-11-G3/8-B-SW	0.43	G 3/8	0.94	0.31	0.28	0.87	4 ... 8
543.2-11-G3/8-A-RT	0.43	G 3/8	0.94	0.31	0.28	0.87	4 ... 8
543.2-11-G3/8-B-RT	0.43	G 3/8	0.94	0.31	0.28	0.87	4 ... 8
543.2-15-G1/2-A-SW	0.59	G 1/2	1.10	0.39	0.33	0.94	6 ... 8
543.2-15-G1/2-B-SW	0.59	G 1/2	1.10	0.39	0.33	0.94	6 ... 8
543.2-15-G1/2-A-RT	0.59	G 1/2	1.10	0.39	0.33	0.94	6 ... 8
543.2-15-G1/2-B-RT	0.59	G 1/2	1.10	0.39	0.33	0.94	6 ... 8
543.2-18-G3/4-A-SW	0.71	G 3/4	1.38	0.39	0.33	1.26	8 ... 10
543.2-18-G3/4-B-SW	0.71	G 3/4	1.38	0.39	0.33	1.26	8 ... 10
543.2-18-G3/4-A-RT	0.71	G 3/4	1.38	0.39	0.33	1.26	8 ... 10
543.2-18-G3/4-B-RT	0.71	G 3/4	1.38	0.39	0.33	1.26	8 ... 10
543.2-23-G1-A-SW	0.91	G 1	1.69	0.43	0.37	1.50	10 ... 12
543.2-23-G1-B-SW	0.91	G 1	1.69	0.43	0.37	1.50	10 ... 12
543.2-23-G1-A-RT	0.91	G 1	1.69	0.43	0.37	1.50	10 ... 12
543.2-23-G1-B-RT	0.91	G 1	1.69	0.43	0.37	1.50	10 ... 12
543.2-30-G11/4-A-SW	1.18	G 1 1/4	1.97	0.43	0.35	1.81	12 ... 15
543.2-30-G11/4-B-SW	1.18	G 1 1/4	1.97	0.43	0.35	1.81	12 ... 15
543.2-30-G11/4-A-RT	1.18	G 1 1/4	1.97	0.43	0.35	1.81	12 ... 15
543.2-30-G11/4-B-RT	1.18	G 1 1/4	1.97	0.43	0.35	1.81	12 ... 15
543.2-40-G2-A-SW	1.57	G 2	2.68	0.47	0.43	2.36	12 ... 15
543.2-40-G2-B-SW	1.57	G 2	2.68	0.47	0.43	2.36	12 ... 15
543.2-40-G2-A-RT	1.57	G 2	2.68	0.47	0.43	2.36	12 ... 15
543.2-40-G2-B-RT	1.57	G 2	2.68	0.47	0.43	2.36	12 ... 15

d₁	d₂ Filetage	d₃	l₁	l₂	s	Recommended tightening torque in Nm

0.59*	1/2 NPT	1.10	0.39	0.33	0.94	6 ... 8
0.71*	3/4 NPT	1.38	0.39	0.33	1.26	8 ... 10
0.91*	1 NPT	1.69	0.43	0.37	1.50	10 ... 12

d₁

d₂
Filetage

d₃

l₁

l₂

Recommended
tightening torque
in Nm

0.59*

1/2 NPT

1.10

0.39

0.33

0.94

6 ... 8

0.71*

3/4 NPT

1.38

0.39

0.33

1.26

8 ... 10

0.91*

1 NPT

1.69

0.43

0.37

1.50

10 ... 12

d₁	d₂ Filetage	d₃	l₁	l₂	s	Recommended tightening torque in Nm

0.43	G 3/8	0.94	0.31	0.28	0.87	4 ... 8
0.59	G 1/2	1.10	0.39	0.33	0.94	6 ... 8
0.71	G 3/4	1.38	0.39	0.33	1.26	8 ... 10
0.91	G 1	1.69	0.43	0.37	1.50	10 ... 12
1.18	G 1 1/4	1.97	0.43	0.35	1.81	12 ... 15
1.57	G 2	2.68	0.47	0.43	2.36	12 ... 15

d₁

d₂
Filetage

d₃

l₁

l₂

Recommended
tightening torque
in Nm

0.43

G 3/8

0.94

0.31

0.28

0.87

4 ... 8

0.59

G 1/2

1.10

0.39

0.33

0.94

6 ... 8

0.71

G 3/4

1.38

0.39

0.33

1.26

8 ... 10

0.91

G 1

1.69

0.43

0.37

1.50

10 ... 12

1.18

G 1 1/4

1.97

0.43

0.35

1.81

12 ... 15

1.57

G 2

2.68

0.47

0.43

2.36

12 ... 15

Pièce sélectionnée

Référence

Total (net)

Can$8.62

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	6	Can$8.62
7	99	Can$8.31
100	249	Can$7.84
≥ 250		Can$7.05
