Vous êtes ici : Présentation des produits  >  3.5 Contrôle, ventilation, étanchéité des liquides et gaz  >  Bouchons filetés/bouchons d’étanchéité  >  GN 742 Bouchons de remplissage / vidange produit précédent produit suivant

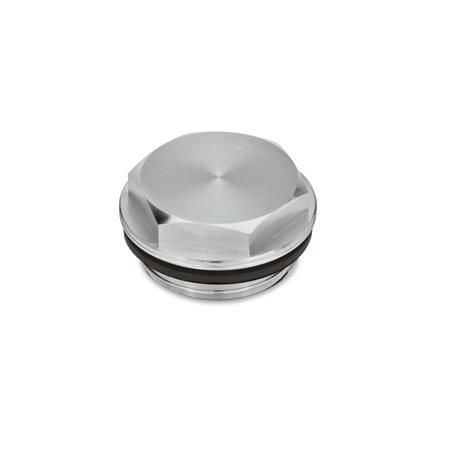

GN 742 Bouchons de remplissage / vidange Aluminium, avec symboles de remplissage et vidange DIN, joint Viton


GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton Type: OS - Neutre, blanc N° d'identification: 1 - Sans perçage d'évent
Type: OS - Neutre, blanc
N° d'identification: 1 - Sans perçage d'évent
GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton Type: OS - Neutre, blanc N° d'identification: 1 - Sans perçage d'évent GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton Type: AS - Avec symbole de vidange DIN, blanc N° d'identification: 1 - Sans perçage d'évent GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton Type: ASS - Avec symbole de vidange DIN, finition noire anodisée N° d'identification: 1 - Sans perçage d'évent GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton Type: ES - Avec symbole de recharge DIN, blanc N° d'identification: 1 - Sans perçage d'évent GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton Type: ESS - Avec symbole de recharge DIN, finition noire anodisée N° d'identification: 1 - Sans perçage d'évent GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton Type: OSS - Neutre, noir anodisé N° d'identification: 1 - Sans perçage d'évent
Fiche standard GN 742 Imprimer cette page

Description du produit

Informations

Le joint GN 742 est retenu dans une rainure évidée dans la face correspondante, ce qui l'empêche de tomber et de sortir lorsque le bouchon est serré. Pour cette raison, le joint peut être constitué d'un matériau plus souple qui offre une meilleure étanchéité.

Spécifications

Corps
Aluminium, tourné

  • Type OS, ES et AS
    Finition lisse
  • Type OSS, ESS et ASS
    Finition anodisée noire
  • Symboles gravés au laser
  • Résistance thermique maximale: 356 °F (180 °C)

Joint
Caoutchouc fluoré (FPM / FKM)
Marron

RoHS

Sur demande

avec jauge

Schéma technique

3D
GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton schéma
Masquer schéma technique
GN 742 Bouchons de remplissage / vidange en aluminium, avec symboles de remplissage et vidange DIN, joint Viton schéma

Options de pièce / Tableau

Type

OSNeutre, blanc
OSSNeutre, noir anodisé
ESAvec symbole de recharge DIN, blanc
ESSAvec symbole de recharge DIN, finition noire anodisée
ASAvec symbole de vidange DIN, blanc
ASSAvec symbole de vidange DIN, finition noire anodisée

N° d'identification

1Sans perçage d'évent
2Avec perçage d'évent
Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)
d1d2
Filetage du tuyau		Filetaged3
Perçage d'évent		d4
Thread		e ≈l1l2st
0.75G 1/4M 14 x 1.5--0.08M 50.680.610.310.590.31
0.87G 3/8M 16 x 1.5--0.08M 50.820.610.310.710.31
1.02G 1/2M 20 x 1.5--0.08M 50.960.630.330.830.31
1.26G 3/4M 26 x 1.5M 27 x 1.5-0.08M 51.230.670.351.060.31
1.57G 1M 33 x 1.5--0.08M 51.460.770.431.260.31
1.97G 1 1/4M 40 x 1.5M 42 x 1.5M 42 x 20.08M 51.860.830.471.610.31
2.36G 1 1/2---0.08M 52.270.870.511.970.31

Configuration et prix

Ouvrir le configurateur 3D
Diamètre extérieur d1
Filetage du tuyau d2
Filetage d2
Type






N° d'identification


Pièce sélectionnée

Total en dollars canadiens (net)
Can$10.25
Appeler / Envoyer un courriel pour connaître le délai de livraison
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
149Can$10.25
5099Can$9.40
100249Can$8.54
≥ 250Can$7.69
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.015 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
Tous les prix sont en dollars canadiens. Hors taxes.
