Loquets à came GN 115

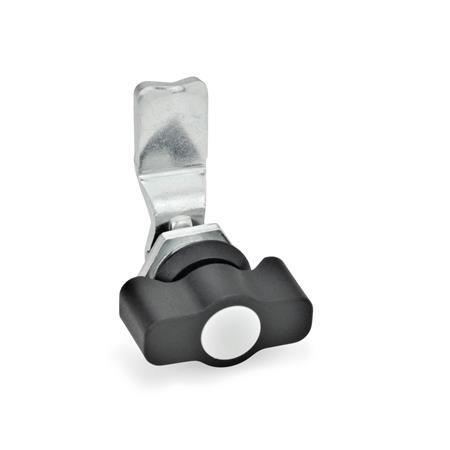

GN 115 Loquets à came en zinc moulé sous pression, avec bague de centrage à fini poudré noir, avec éléments d'actionnement Type: SG - Avec bouton étoile

Type: SG - Avec bouton étoile

Fiche standard GN 115 Imprimer cette page Instructions de construction et de montage Liste des types de loquets Indices de protection IP Caractéristiques du plastique

Description du produit

Les loquets à came GN 115 se verrouillent par une opération de rotation limitée à 90° qui déplace le mécanisme de verrouillage derrière le cadre de la porte. Les chanfreins du loquet facilitent la fermeture de la porte.

Les loquets avec différentes manivelles couvrent une distance de verrouillage A de 4 à 50 mm.

Les loquets GN 115 sont livrés avec le loquet emballé séparément.

Spécifications

Logement du loquet à came
Zinc moulé sous pression

Bague de centrage
Fini poudré
Noir, RAL 9005, finition texturéeSW

Bras de verrouillage / matériau de montage
Acier, zingué, finition passivée bleue

Éléments d'actionnement

Type SG, SK, ST, RG, KG, HG
Plastique
Technopolymère (Polyamide PA)
Noir, finition mate
Type LG
Zinc moulé sous pression, fini poudré
Noir, RAL 9005, finition texturée

Capuchon (types RG, KG, HG, LG
Plastique
Technopolymère (Polyamide PA)
Gris clair

Classe de protection IP 65

RoHS

Accessoire

Plaques de guidage protectrices GN 120.2
Poignées étrier intérieures GN 120.3
Outils de poinçonnage GN 123

GN 115 Loquets à came en zinc moulé sous pression, avec bague de centrage à fini poudré noir, avec éléments d'actionnement schéma

Masquer schéma technique

Options de pièce / Tableau

Type

SG	Avec bouton étoile
SK	Avec bouton à ailettes
ST	Par poignée en T
RG	Avec bouton moleté creux GN 7336
KG	Avec bouton à ailettes
HG	Avec levier
LG	Par levier

Référence	Distance de verrouillage A	d Type SG, RG, KG, HG	Type SK, ST, LG	h Type SG, RG, KG, HG	Type SK, ST, LG

115-SG-4-SW	0.16	1.10	-	0.16	-
115-SK-4-SW	0.16	-	1.26	-	0.24
115-ST-4-SW	0.16	-	1.26	-	0.24
115-RG-4-SW	0.16	1.10	-	0.16	-
115-KG-4-SW	0.16	1.10	-	0.16	-
115-HG-4-SW	0.16	1.10	-	0.16	-
115-LG-4-SW	0.16	-	1.26	-	0.24
115-SG-8-SW	0.31	1.10	-	0.16	-
115-SK-8-SW	0.31	-	1.26	-	0.24
115-ST-8-SW	0.31	-	1.26	-	0.24
115-RG-8-SW	0.31	1.10	-	0.16	-
115-KG-8-SW	0.31	1.10	-	0.16	-
115-HG-8-SW	0.31	1.10	-	0.16	-
115-LG-8-SW	0.31	-	1.26	-	0.24
115-SG-13-SW	0.51	1.10	-	0.16	-
115-SK-13-SW	0.51	-	1.26	-	0.24
115-ST-13-SW	0.51	-	1.26	-	0.24
115-RG-13-SW	0.51	1.10	-	0.16	-
115-KG-13-SW	0.51	1.10	-	0.16	-
115-HG-13-SW	0.51	1.10	-	0.16	-
115-LG-13-SW	0.51	-	1.26	-	0.24
115-SG-16-SW	0.63	1.10	-	0.16	-
115-SK-16-SW	0.63	-	1.26	-	0.24
115-ST-16-SW	0.63	-	1.26	-	0.24
115-RG-16-SW	0.63	1.10	-	0.16	-
115-KG-16-SW	0.63	1.10	-	0.16	-
115-HG-16-SW	0.63	1.10	-	0.16	-
115-LG-16-SW	0.63	-	1.26	-	0.24
115-SG-20-SW	0.79	1.10	-	0.16	-
115-SK-20-SW	0.79	-	1.26	-	0.24
115-ST-20-SW	0.79	-	1.26	-	0.24
115-RG-20-SW	0.79	1.10	-	0.16	-
115-KG-20-SW	0.79	1.10	-	0.16	-
115-HG-20-SW	0.79	1.10	-	0.16	-
115-LG-20-SW	0.79	-	1.26	-	0.24
115-SG-24-SW	0.94	1.10	-	0.16	-
115-SK-24-SW	0.94	-	1.26	-	0.24
115-ST-24-SW	0.94	-	1.26	-	0.24
115-RG-24-SW	0.94	1.10	-	0.16	-
115-KG-24-SW	0.94	1.10	-	0.16	-
115-HG-24-SW	0.94	1.10	-	0.16	-
115-LG-24-SW	0.94	-	1.26	-	0.24
115-SG-28-SW	1.10	1.10	-	0.16	-
115-SK-28-SW	1.10	-	1.26	-	0.24
115-ST-28-SW	1.10	-	1.26	-	0.24
115-RG-28-SW	1.10	1.10	-	0.16	-
115-KG-28-SW	1.10	1.10	-	0.16	-
115-HG-28-SW	1.10	1.10	-	0.16	-
115-LG-28-SW	1.10	-	1.26	-	0.24
115-SG-32-SW	1.26	1.10	-	0.16	-
115-SK-32-SW	1.26	-	1.26	-	0.24
115-ST-32-SW	1.26	-	1.26	-	0.24
115-RG-32-SW	1.26	1.10	-	0.16	-
115-KG-32-SW	1.26	1.10	-	0.16	-
115-HG-32-SW	1.26	1.10	-	0.16	-
115-LG-32-SW	1.26	-	1.26	-	0.24
115-SG-36-SW	1.42	1.10	-	0.16	-
115-SK-36-SW	1.42	-	1.26	-	0.24
115-ST-36-SW	1.42	-	1.26	-	0.24
115-RG-36-SW	1.42	1.10	-	0.16	-
115-KG-36-SW	1.42	1.10	-	0.16	-
115-HG-36-SW	1.42	1.10	-	0.16	-
115-LG-36-SW	1.42	-	1.26	-	0.24
115-SG-40-SW	1.57	1.10	-	0.16	-
115-SK-40-SW	1.57	-	1.26	-	0.24
115-ST-40-SW	1.57	-	1.26	-	0.24
115-RG-40-SW	1.57	1.10	-	0.16	-
115-KG-40-SW	1.57	1.10	-	0.16	-
115-HG-40-SW	1.57	1.10	-	0.16	-
115-LG-40-SW	1.57	-	1.26	-	0.24
115-SG-45-SW	1.77	1.10	-	0.16	-
115-SK-45-SW	1.77	-	1.26	-	0.24
115-ST-45-SW	1.77	-	1.26	-	0.24
115-RG-45-SW	1.77	1.10	-	0.16	-
115-KG-45-SW	1.77	1.10	-	0.16	-
115-HG-45-SW	1.77	1.10	-	0.16	-
115-LG-45-SW	1.77	-	1.26	-	0.24
115-SG-6-SW	0.24	1.10	-	0.16	-
115-SK-6-SW	0.24	-	1.26	-	0.24
115-ST-6-SW	0.24	-	1.26	-	0.24
115-RG-6-SW	0.24	1.10	-	0.16	-
115-KG-6-SW	0.24	1.10	-	0.16	-
115-HG-6-SW	0.24	1.10	-	0.16	-
115-LG-6-SW	0.24	-	1.26	-	0.24
115-SG-10-SW	0.39	1.10	-	0.16	-
115-SK-10-SW	0.39	-	1.26	-	0.24
115-ST-10-SW	0.39	-	1.26	-	0.24
115-RG-10-SW	0.39	1.10	-	0.16	-
115-KG-10-SW	0.39	1.10	-	0.16	-
115-HG-10-SW	0.39	1.10	-	0.16	-
115-LG-10-SW	0.39	-	1.26	-	0.24
115-SG-14-SW	0.55	1.10	-	0.16	-
115-SK-14-SW	0.55	-	1.26	-	0.24
115-ST-14-SW	0.55	-	1.26	-	0.24
115-RG-14-SW	0.55	1.10	-	0.16	-
115-KG-14-SW	0.55	1.10	-	0.16	-
115-HG-14-SW	0.55	1.10	-	0.16	-
115-LG-14-SW	0.55	-	1.26	-	0.24
115-SG-18-SW	0.71	1.10	-	0.16	-
115-SK-18-SW	0.71	-	1.26	-	0.24
115-ST-18-SW	0.71	-	1.26	-	0.24
115-RG-18-SW	0.71	1.10	-	0.16	-
115-KG-18-SW	0.71	1.10	-	0.16	-
115-HG-18-SW	0.71	1.10	-	0.16	-
115-LG-18-SW	0.71	-	1.26	-	0.24
115-SG-22-SW	0.87	1.10	-	0.16	-
115-SK-22-SW	0.87	-	1.26	-	0.24
115-ST-22-SW	0.87	-	1.26	-	0.24
115-RG-22-SW	0.87	1.10	-	0.16	-
115-KG-22-SW	0.87	1.10	-	0.16	-
115-HG-22-SW	0.87	1.10	-	0.16	-
115-LG-22-SW	0.87	-	1.26	-	0.24
115-SG-26-SW	1.02	1.10	-	0.16	-
115-SK-26-SW	1.02	-	1.26	-	0.24
115-ST-26-SW	1.02	-	1.26	-	0.24
115-RG-26-SW	1.02	1.10	-	0.16	-
115-KG-26-SW	1.02	1.10	-	0.16	-
115-HG-26-SW	1.02	1.10	-	0.16	-
115-LG-26-SW	1.02	-	1.26	-	0.24
115-SG-30-SW	1.18	1.10	-	0.16	-
115-SK-30-SW	1.18	-	1.26	-	0.24
115-ST-30-SW	1.18	-	1.26	-	0.24
115-RG-30-SW	1.18	1.10	-	0.16	-
115-KG-30-SW	1.18	1.10	-	0.16	-
115-HG-30-SW	1.18	1.10	-	0.16	-
115-LG-30-SW	1.18	-	1.26	-	0.24
115-SG-34-SW	1.34	1.10	-	0.16	-
115-SK-34-SW	1.34	-	1.26	-	0.24
115-ST-34-SW	1.34	-	1.26	-	0.24
115-RG-34-SW	1.34	1.10	-	0.16	-
115-KG-34-SW	1.34	1.10	-	0.16	-
115-HG-34-SW	1.34	1.10	-	0.16	-
115-LG-34-SW	1.34	-	1.26	-	0.24
115-SG-38-SW	1.50	1.10	-	0.16	-
115-SK-38-SW	1.50	-	1.26	-	0.24
115-ST-38-SW	1.50	-	1.26	-	0.24
115-RG-38-SW	1.50	1.10	-	0.16	-
115-KG-38-SW	1.50	1.10	-	0.16	-
115-HG-38-SW	1.50	1.10	-	0.16	-
115-LG-38-SW	1.50	-	1.26	-	0.24
115-SG-42-SW	1.65	1.10	-	0.16	-
115-SK-42-SW	1.65	-	1.26	-	0.24
115-ST-42-SW	1.65	-	1.26	-	0.24
115-RG-42-SW	1.65	1.10	-	0.16	-
115-KG-42-SW	1.65	1.10	-	0.16	-
115-HG-42-SW	1.65	1.10	-	0.16	-
115-LG-42-SW	1.65	-	1.26	-	0.24
115-SG-50-SW	1.97	1.10	-	0.16	-
115-SK-50-SW	1.97	-	1.26	-	0.24
115-ST-50-SW	1.97	-	1.26	-	0.24
115-RG-50-SW	1.97	1.10	-	0.16	-
115-KG-50-SW	1.97	1.10	-	0.16	-
115-HG-50-SW	1.97	1.10	-	0.16	-
115-LG-50-SW	1.97	-	1.26	-	0.24

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

Distance de verrouillage A											d Type SG, RG, KG, HG	Type SK, ST, LG	h Type SG, RG, KG, HG	Type SK, ST, LG

0.16	0.31	0.51	0.63	0.79	0.94	1.10	1.26	1.42	1.57	1.77	1.10	1.26	0.16	0.24
0.24	0.39	0.55	0.71	0.87	1.02	1.18	1.34	1.50	1.65	1.97	1.10	1.26	0.16	0.24

Configuration et prix

Instructions de construction et de montage

Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Une fois assemblé, le loquet est introduit par l'avant via l'alésage. L'écrou à 6 pans peut ensuite être inséré sur le loquet par l'arrière et boulonné en place.

Le diamètre de l'alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre de l'alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre.

Les Outils de poinçonnage GN 123 sont l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur.

Pièce sélectionnée

Référence

Prix

Appel / courriel pour demander prix et disponibilité

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

No price breaks available.

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.260 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
