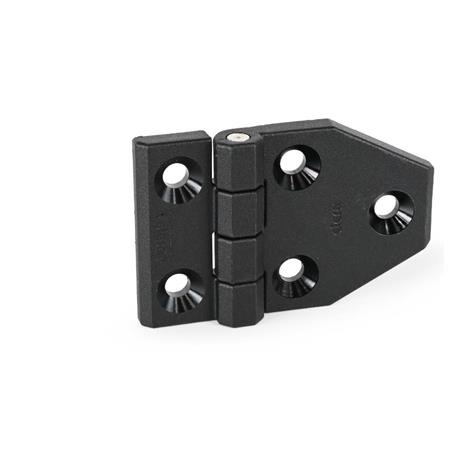

Charnières EN 237.1

Description du produit

Informations

Les charnières pointues EN 237.1 se caractérisent par un design compact et robuste. Les trous de montage supplémentaires permettent une transmission plus efficace de la force au niveau de la surface de montage.

Spécifications

Corps
Plastique (Polyamide PA-HP)

Renforcé de fibre de verre
Résistant aux températures jusqu'à 212 °F (140 °C)
Noir mat

Goupille
Inox AISI 303

RoHS

Configuration et prix

Référence	l₁ étendues sur une seule face	étendues sur les deux faces	l₂	d₁	d₂	h₁	h₂	h₃	h₄ ≈	l₃	l₄	m₁ ±0.010	m₂ ±0.010	m₃

237.1-64-40-AS	2.52	1.57	0.22	0.16	0.35	0.20	0.22	0.43	0.55	1.52	0.984 ±0.010	0.984 ±0.010	0.79	0.30
237.1-88-40-AS	3.46	1.57	0.22	0.16	0.35	0.20	0.22	0.43	1.52	1.52	0.984 ±0.010	0.984 ±0.010	0.79	-
237.1-77-50-AS	3.03	1.97	0.26	0.24	0.45	0.24	0.26	0.51	0.71	1.77	1.181 ±0.010	1.181 ±0.010	0.98	0.41
237.1-104-50-AS	4.09	1.97	0.26	0.24	0.45	0.24	0.26	0.51	1.77	1.77	1.181 ±0.010	1.181 ±0.010	0.98	-
237.1-90-60-AS	3.54	2.36	0.26	0.31	0.59	0.31	0.33	0.67	0.83	2.03	1.417 ±0.010	1.417 ±0.010	1.18	0.49
237.1-120-60-AS	4.72	2.36	0.26	0.31	0.59	0.31	0.33	0.67	2.03	2.03	1.417 ±0.010	1.417 ±0.010	1.18	-

l₁ étendues sur une seule face	étendues sur les deux faces	l₂	d₁	d₂	h₁	h₂	h₃	h₄ ≈	l₃	l₄	m₁ ±0.010	m₂ ±0.010	m₃	m₄

2.52	-	1.57	0.22	0.16	0.35	0.20	0.22	0.43	0.55	1.52	0.984	0.984	0.79	0.30
-	3.46	1.57	0.22	0.16	0.35	0.20	0.22	0.43	1.52	1.52	0.984	0.984	0.79	-
3.03	-	1.97	0.26	0.24	0.45	0.24	0.26	0.51	0.71	1.77	1.181	1.181	0.98	0.41
-	4.09	1.97	0.26	0.24	0.45	0.24	0.26	0.51	1.77	1.77	1.181	1.181	0.98	-
3.54	-	2.36	0.26	0.31	0.59	0.31	0.33	0.67	0.83	2.03	1.417	1.417	1.18	0.49
-	4.72	2.36	0.26	0.31	0.59	0.31	0.33	0.67	2.03	2.03	1.417	1.417	1.18	-

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$8.14

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$8.14
10	249	Can$7.84
250	499	Can$7.40
≥ 500		Can$6.66

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.039 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
