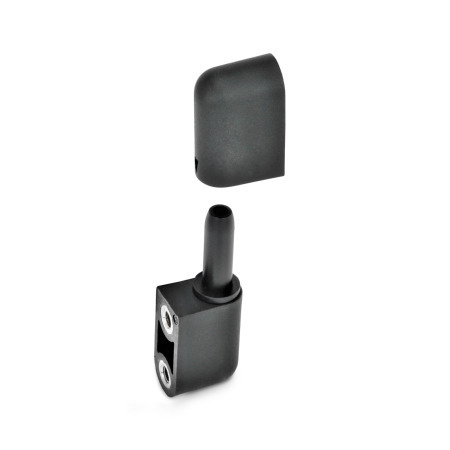

EN 160 Paumelles Technopolymère, avec broche excentrique

EN 160 Paumelles en technopolymère, avec broche excentrique Type: A - 2x2 alésages borgnes filetés

ELESA original design
code: CFN.

Type: A - 2x2 alésages borgnes filetés

Fiche standard EN 160 Imprimer cette page Liste des types de charnière Instructions de construction et de montage GN 160 Caractéristiques du plastique Informations sur la capacité de charge

Description du produit

Sur les charnières EN 160, les deux demi-pièces de la broche qui forment le point d'oscillation sont décalées entre elles de 0,5 mm et sont donc excentriques. Grâce à cette conception, la position de la porte peut être modifiée ou ajustée par rapport à l'encadrement de porte.

Résistance thermique maximale du plastique : 80 °C (176 °F).

Spécifications

Charnière

Plastique (Polyamide PA)
Renforcé de fibre de verre
noir, finition mate

Goupille de charnière
Technopolymère (Polyacétal POM)

Insert filetés
Laiton nickelé

Broches filetées
Acier, nickelé

RoHS

EN 160 Paumelles en technopolymère, avec broche excentrique schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	2x2 alésages borgnes filetés
B	2x2 goujons filetés
C	2x goujons filetés (au niveau de la broche excentrique) 2x alésages borgnes filetés
D	2x alésages borgnes filetés (au niveau de la broche excentrique) 2x goujons filetés

Référence	l₁	l₂	a	b	d₁ Thread	d₂	l₃	l₄	m	t

5NLSB/A	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Référence	l₁	l₂	a	b	d₁ Thread	d₂	l₃	l₄	m	t

5N12LS/B	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Référence	l₁	l₂	a	b	d₁ Thread	d₂	l₃	l₄	m	t

5N12LSB/C	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Référence	l₁	l₂	a	b	d₁ Thread	d₂	l₃	l₄	m	t

5NLSB/D	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	l₂	a	b	d₁ Thread	d₂	l₃	l₄	m	t

1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Configuration et prix

Largeur l₁

1.10

Longueur l₂

2.52

Type

A - 2x2 alésages borgnes filetés

B - 2x2 goujons filetés

C - 2x goujons filetés (au niveau de la broche excentrique) 2x alésages borgnes filetés

D - 2x alésages borgnes filetés (au niveau de la broche excentrique) 2x goujons filetés

Instructions de construction et de montage

La section de charnière doit être fixée à l'encadrement de porte avec le support d'octogone.
Insérez d'abord la broche de manière à ce que le repère de référence de la broche coïncide avec la flèche de la charnière.

La broche excentrique peut être placée dans huit positions via l'octogone.
Selon la position, I~1 ~ change : min. 27.5 / max. 28.5 mm.

Alignement de la porte


Pour aligner la porte, la broche excentrique de la charnière du haut et de celle du bas peut être tournée dans la position requise.

Charnière 1 : Tourner la broche dans le sens anti-horaire Charnière 2 : Tourner la broche dans le sens horaire						Charnière 1 : Tourner la broche dans le sens horaire Charnière 2 : Tourner la broche dans le sens anti-horaire

Disposition des charnières


Porte indégondable						Porte non indégondable

						La section de charnière supérieure ne peut être montée sur l'encadrement qu'après que la charnière inférieure ait été accrochée.

Pièce sélectionnée

Référence

Total (net)

Can$11.50

In Stock: 6

En stock

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$11.50
10	249	Can$11.08
250	499	Can$10.45
≥ 500		Can$9.41

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.052 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
