Roulettes à usage moyen EN 22874

Référence	d₁ Ø des roues	b	d₂	d₃	d₄	h Type B / L / LF	Type R / RF	l₁	l₂ Type B	Type L / LF	l₃	m₁	m₂ Type B	Type L / LF	m₃	m₄	r	Capacité de charge dynamique max.

22874-80-G-B-L-ST	3.15	0.98	0.35	0.47	2.87	4.21	-	3.94	3.35	-	1.57	1.77	2.36	-	2.95	3.15	4.72	146 lbf (650 N)
22874-100-G-B-L-ST	3.94	1.18	0.35	0.47	2.87	5.04	-	3.94	3.35	-	1.38	1.77	2.36	-	2.95	3.15	4.72	180 lbf (800 N)
22874-125-G-B-L-ST	4.92	1.48	0.35	0.47	2.87	6.14	-	3.94	3.35	-	1.46	1.77	2.36	-	2.95	3.15	4.72	292 lbf (1300 N)
22874-150-G-B-L-ST	5.91	1.57	0.35	0.47	2.87	7.17	-	3.94	3.35	-	1.34	1.77	2.36	-	2.95	3.15	4.72	382 lbf (1700 N)
22874-200-G-B-L-ST	7.87	1.97	0.43	0.79	4.02	9.45	-	5.51	4.49	-	2.20	2.87	3.35	-	4.13	4.13	6.14	517 lbf (2300 N)

Référence	d₁ Ø des roues	b	d₂	d₃	d₄	h Type B / L / LF	Type R / RF	l₁	l₂ Type B	Type L / LF	l₃	m₁	m₂ Type B	Type L / LF	m₃	m₄	r	Capacité de charge dynamique max.

22874-80-G-L-L-ST	3.15	0.98	0.35	0.47	2.87	4.21	-	3.94	-	3.35	1.57	1.77	-	2.36	2.95	3.15	4.72	146 lbf (650 N)
22874-100-G-L-L-ST	3.94	1.18	0.35	0.47	2.87	5.04	-	3.94	-	3.35	1.38	1.77	-	2.36	2.95	3.15	4.72	180 lbf (800 N)
22874-125-G-L-L-ST	4.92	1.48	0.35	0.47	2.87	6.14	-	3.94	-	3.35	1.46	1.77	-	2.36	2.95	3.15	4.72	292 lbf (1300 N)
22874-150-G-L-L-ST	5.91	1.57	0.35	0.47	2.87	7.17	-	3.94	-	3.35	1.34	1.77	-	2.36	2.95	3.15	4.72	382 lbf (1700 N)
22874-200-G-L-L-ST	7.87	1.97	0.43	0.79	4.02	9.45	-	5.51	-	4.33	2.20	2.87	-	3.43	4.13	4.13	6.14	517 lbf (2300 N)

Référence	d₁ Ø des roues	b	d₂	d₃	d₄	h Type B / L / LF	Type R / RF	l₁	l₂ Type B	Type L / LF	l₃	m₁	m₂ Type B	Type L / LF	m₃	m₄	r	Capacité de charge dynamique max.

22874-80-G-LF-L-ST	3.15	0.98	0.35	0.47	2.87	4.21	-	3.94	-	3.35	1.57	1.77	-	2.36	2.95	3.15	4.72	146 lbf (650 N)
22874-100-G-LF-L-ST	3.94	1.18	0.35	0.47	2.87	5.04	-	3.94	-	3.35	1.38	1.77	-	2.36	2.95	3.15	4.72	180 lbf (800 N)
22874-125-G-LF-L-ST	4.92	1.48	0.35	0.47	2.87	6.14	-	3.94	-	3.35	1.46	1.77	-	2.36	2.95	3.15	4.72	292 lbf (1300 N)
22874-150-G-LF-L-ST	5.91	1.57	0.35	0.47	2.87	7.17	-	3.94	-	3.35	1.34	1.77	-	2.36	2.95	3.15	4.72	382 lbf (1700 N)
22874-200-G-LF-L-ST	7.87	1.97	0.43	0.79	4.02	9.45	-	5.51	-	4.33	2.20	2.87	-	3.43	4.13	4.13	6.14	517 lbf (2300 N)

Référence	d₁ Ø des roues	b	d₂	d₃	d₄	h Type B / L / LF	Type R / RF	l₁	l₂ Type B	Type L / LF	l₃	m₁	m₂ Type B	Type L / LF	m₃	m₄	r	Capacité de charge dynamique max.

22874-80-G-R-L-ST	3.15	0.98	0.35	0.47	2.87	-	4.21	3.94	-	-	1.57	1.77	-	-	2.95	3.15	4.72	146 lbf (650 N)
22874-100-G-R-L-ST	3.94	1.18	0.35	0.47	2.87	-	5.04	3.94	-	-	1.38	1.77	-	-	2.95	3.15	4.72	180 lbf (800 N)
22874-125-G-R-L-ST	4.92	1.48	0.35	0.47	2.87	-	6.14	3.94	-	-	1.46	1.77	-	-	2.95	3.15	4.72	292 lbf (1300 N)
22874-150-G-R-L-ST	5.91	1.57	0.35	0.47	2.87	-	7.17	3.94	-	-	1.34	1.77	-	-	2.95	3.15	4.72	382 lbf (1700 N)
22874-200-G-R-L-ST	7.87	1.97	0.43	0.79	4.02	-	9.29	5.51	-	-	2.20	2.87	-	-	4.13	4.13	6.14	517 lbf (2300 N)

Référence	d₁ Ø des roues	b	d₂	d₃	d₄	h Type B / L / LF	Type R / RF	l₁	l₂ Type B	Type L / LF	l₃	m₁	m₂ Type B	Type L / LF	m₃	m₄	r	Capacité de charge dynamique max.

22874-80-G-RF-L-ST	3.15	0.98	0.35	0.47	2.87	-	4.21	3.94	-	-	1.57	1.77	-	-	2.95	3.15	4.72	146 lbf (650 N)
22874-100-G-RF-L-ST	3.94	1.18	0.35	0.47	2.87	-	5.04	3.94	-	-	1.38	1.77	-	-	2.95	3.15	4.72	180 lbf (800 N)
22874-125-G-RF-L-ST	4.92	1.48	0.35	0.47	2.87	-	6.14	3.94	-	-	1.46	1.77	-	-	2.95	3.15	4.72	292 lbf (1300 N)
22874-150-G-RF-L-ST	5.91	1.57	0.35	0.47	2.87	-	7.17	3.94	-	-	1.34	1.77	-	-	2.95	3.15	4.72	382 lbf (1700 N)
22874-200-G-RF-L-ST	7.87	1.97	0.43	0.79	4.02	-	9.29	5.51	-	-	2.20	2.87	-	-	4.13	4.13	6.14	517 lbf (2300 N)

d₁ Ø des roues	b	d₂	d₃	d₄	h Type B / L / LF	Type R / RF	l₁	l₂ Type B	Type L / LF	l₃	m₁	m₂ Type B	Type L / LF	m₃	m₄	r	Capacité de charge dynamique max.

3.15	0.98	0.35	0.47	2.87	4.21	4.21	3.94	3.35	3.35	1.57	1.77	2.36	2.36	2.95	3.15	4.72	146 lbf (650 N)
3.94	1.18	0.35	0.47	2.87	5.04	5.04	3.94	3.35	3.35	1.38	1.77	2.36	2.36	2.95	3.15	4.72	180 lbf (800 N)
4.92	1.48	0.35	0.47	2.87	6.14	6.14	3.94	3.35	3.35	1.46	1.77	2.36	2.36	2.95	3.15	4.72	292 lbf (1300 N)
5.91	1.57	0.35	0.47	2.87	7.17	7.17	3.94	3.35	3.35	1.34	1.77	2.36	2.36	2.95	3.15	4.72	382 lbf (1700 N)
7.87	1.97	0.43	0.79	4.02	9.45	9.29	5.51	4.49	4.33	2.20	2.87	3.35	3.43	4.13	4.13	6.14	517 lbf (2300 N)

Adapté au type de sol

Le type de sol et les obstacles éventuels sont des facteurs qui influencent la force nécessaire pour déplacer le chariot ainsi que la transmission des vibrations et l'usure de la roue.
En fonction des caractéristiques du sol, les lignes directrices suivantes s'appliquent au choix de la bonne roue :

Pour les sols irréguliers et en cas d'obstacles, les roues doivent avoir une bande de roulement souple et épaisse et un grand diamètre.
Pour les sols lisses et les charges lourdes, les roues doivent avoir une bande de roulement dure.

Le tableau suivant indique de manière simplifiée le type de sol adapté à chaque roue.

Afficher / Masquer colonnes

Standard	Carrelage	Asphalte	Ciment à base de résine, béton	Sol non pavé	Caillebotis	Sol avec copeaux	Sol avec obstacles

EN 22870	x	-	-	-	-	-	x
EN 22872	x	-	x	-	-	-	-
EN 22873	x	x	x	x	x	x	x
EN 22874	x	x	x	x	x	x	x
EN 22875	x	x	x	x	x	x	x
EN 22880	x	-	x	-	-	-	x
EN 22882	x	-	x	-	-	-	-
EN 22884	x	-	x	-	-	-	x
EN 22885	x	-	x	-	-	-	-
EN 22886	x	x	x	x	x	x	x
EN 22887	x	-	x	-	-	-	-
EN 22892	x	-	x	-	-	-	-
EN 22894	x	-	x	-	-	-	-
EN 22868	x	-	x	-	-	-	-

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$14.02

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$14.02
50	99	Can$12.85
100	249	Can$11.69
≥ 250		Can$10.52

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 1.080 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.

Données CAD

Autres formats de données

Enregistrer dans les Favoris

B	Support rigide
L	Support pivotant avec plaque de montage
LF	Support pivotant avec plaque de montage et frein de roue
R	Support pivotant avec trou central
RF	Support pivotant avec trou central et frein à verrouillage total

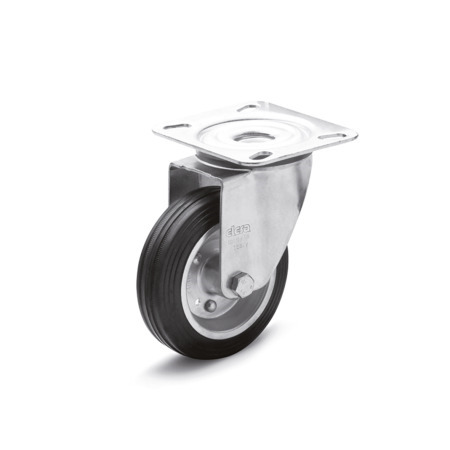

EN 22874 Roulettes à usage moyen Bande de roulement en caoutchouc, corps de roue en tôle d'acier, version pour charges légères


Description du produit

Informations

Spécifications

Schéma technique

Options de pièce / Tableau

Type de roulement

Type (support)

Codage

Type (support): B - Support rigide

Type (support): L - Support pivotant avec plaque de montage

Type (support): LF - Support pivotant avec plaque de montage et frein de roue

Type (support): R - Support pivotant avec trou central

Type (support): RF - Support pivotant avec trou central et frein à verrouillage total
