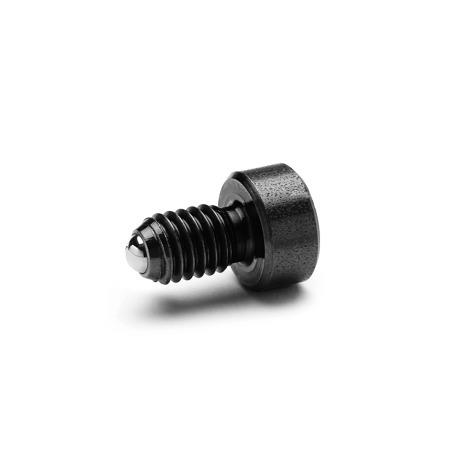

GN 815.1 Poussoirs à bille Acier, avec collier et 6 pans creux

Type: ST - Acier, ressort à charge standard

Fiche standard GN 815.1 Imprimer cette page

Description du produit

Les poussoirs à bille GN 815.1 sont utilisés comme des butées et comme des éléments de poussée ou éjecteurs.

Le collier donne une position d'installation définie.

Spécifications

Logement
Acier, noirci

Bille
Acier, durcie

Ressort
Inox

Identification du type STS:
Logement avec 2 marques longitudinales

RoHS

GN 815.1 Poussoirs à bille en acier, avec collier et 6 pans creux schéma

Masquer schéma technique

Options de pièce / Tableau

Type

ST	Acier, ressort à charge standard
STS	Acier, ressort à charge élevée

Référence	d₁	d₂	d₃	l₁	l₂	l₃	w compression	A/F en mm	Charge du ressort ≈ Standard (Type ST) Initiale	Finale	Charge du ressort ≈ Elevée (Type STS) Initiale	Finale

815.1-M4-ST	M 4	0.10	0.24	0.35	0.12	0.30	0.03	2	1.80 lbf (8 N)	3.15 lbf (14 N)	2.70 lbf (12 N)	4.05 lbf (18 N)
815.1-M5-ST	M 5	0.12	0.31	0.39	0.16	0.32	0.04	2.5	1.80 lbf (8 N)	3.15 lbf (14 N)	3.37 lbf (15 N)	4.95 lbf (22 N)
815.1-M6-ST	M 6	0.14	0.39	0.39	0.20	-	0.04	3	2.47 lbf (11 N)	4.05 lbf (18 N)	4.34 lbf (19.3 N)	5.98 lbf (26.6 N)
815.1-M8-ST	M 8	0.18	0.51	0.49	0.22	-	0.06	4	4.05 lbf (18 N)	6.97 lbf (31 N)	8.09 lbf (36 N)	13.60 lbf (60.5 N)
815.1-M10-ST	M 10	0.24	0.63	0.67	0.24	-	0.08	5	5.40 lbf (24 N)	10.12 lbf (45 N)	12.81 lbf (57 N)	23.27 lbf (103.5 N)
815.1-M12-ST	M 12	0.31	0.71	0.75	0.28	-	0.10	6	5.85 lbf (26 N)	11.02 lbf (49 N)	13.71 lbf (61 N)	24.73 lbf (110 N)

Référence	d₁	d₂	d₃	l₁	l₂	l₃	w compression	A/F en mm	Charge du ressort ≈ Standard (Type ST) Initiale	Finale	Charge du ressort ≈ Elevée (Type STS) Initiale	Finale

815.1-M4-STS	M 4	0.10	0.24	0.35	0.12	0.30	0.03	2	1.80 lbf (8 N)	3.15 lbf (14 N)	2.70 lbf (12 N)	4.05 lbf (18 N)
815.1-M5-STS	M 5	0.12	0.31	0.39	0.16	0.32	0.04	2.5	1.80 lbf (8 N)	3.15 lbf (14 N)	3.37 lbf (15 N)	4.95 lbf (22 N)
815.1-M6-STS	M 6	0.14	0.39	0.39	0.20	-	0.04	3	2.47 lbf (11 N)	4.05 lbf (18 N)	4.34 lbf (19.3 N)	5.98 lbf (26.6 N)
815.1-M8-STS	M 8	0.18	0.51	0.49	0.22	-	0.06	4	4.05 lbf (18 N)	6.97 lbf (31 N)	8.09 lbf (36 N)	13.60 lbf (60.5 N)
815.1-M10-STS	M 10	0.24	0.63	0.67	0.24	-	0.08	5	5.40 lbf (24 N)	10.12 lbf (45 N)	12.81 lbf (57 N)	23.27 lbf (103.5 N)
815.1-M12-STS	M 12	0.31	0.71	0.75	0.28	-	0.10	6	5.85 lbf (26 N)	11.02 lbf (49 N)	13.71 lbf (61 N)	24.73 lbf (110 N)

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	d₃	l₁	l₂	l₃	w compression	A/F en mm	Charge du ressort ≈ Standard (Type ST) Initiale	Finale	Charge du ressort ≈ Elevée (Type STS) Initiale	Finale

M 4	0.10	0.24	0.35	0.12	0.30	0.03	2	1.80 lbf (8 N)	3.15 lbf (14 N)	2.70 lbf (12 N)	4.05 lbf (18 N)
M 5	0.12	0.31	0.39	0.16	0.32	0.04	2.5	1.80 lbf (8 N)	3.15 lbf (14 N)	3.37 lbf (15 N)	4.95 lbf (22 N)
M 6	0.14	0.39	0.39	0.20	-	0.04	3	2.47 lbf (11 N)	4.05 lbf (18 N)	4.34 lbf (19.3 N)	5.98 lbf (26.6 N)
M 8	0.18	0.51	0.49	0.22	-	0.06	4	4.05 lbf (18 N)	6.97 lbf (31 N)	8.09 lbf (36 N)	13.60 lbf (60.5 N)
M 10	0.24	0.63	0.67	0.24	-	0.08	5	5.40 lbf (24 N)	10.12 lbf (45 N)	12.81 lbf (57 N)	23.27 lbf (103.5 N)
M 12	0.31	0.71	0.75	0.28	-	0.10	6	5.85 lbf (26 N)	11.02 lbf (49 N)	13.71 lbf (61 N)	24.73 lbf (110 N)

Configuration et prix

Type

ST - Acier, ressort à charge standard

STS - Acier, ressort à charge élevée

Pièce sélectionnée

Référence

Total (net)

Can$9.21

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$9.21
100	249	Can$8.45
250	499	Can$7.68
≥ 500		Can$6.91

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.002 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
