Doigts d'indexage GN 613

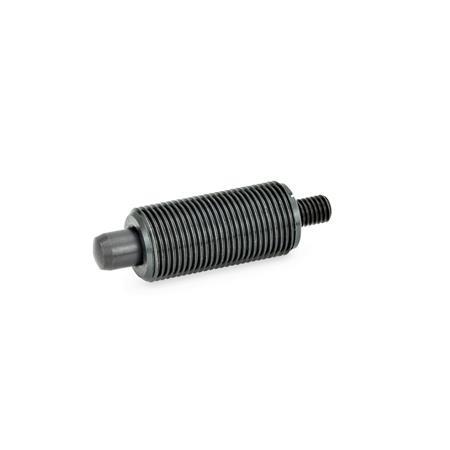

GN 613 Doigts d'indexage à bouton en acier / plastique, non verrouillable, avec corps fileté intégral Matériau: ST - Acier
Type: G - Sans contre-écrou, avec tige filetée

Matériau: ST - Acier
Type: G - Sans contre-écrou, avec tige filetée

Fiche standard GN 613 Imprimer cette page Liste des types de doigts d'indexage Informations sur la capacité de charge Tolérances ISO fondamentales Caractéristiques du plastique Filetage ISO métrique DIN 13 Filetage fin métrique ISO

Description du produit

Les doigts d'indexage GN 613 sont une alternative peu coûteuse avec dimensions réduites.

Les doigts d'indexage à broche filetée sont destinés à des applications nécessitant un bouton spécial selon la demande ou la propre conception d'un client ou pour les cas où la broche serait directement liée à un mécanisme de commande.

Les outils d'installation GN 613.1, disponibles en tant qu'accessoires, réduisent le temps d'installation et facilitent le maintien du poussoir durant le montage. L'outil est inséré latéralement entre le bouton et le corps fileté et s'enclenche dans la fente fournie.

Spécifications

Corps fileté

Acier
noir, finition oxydée

Goupille de centrage

Acier
durci

Bouton

Technopolymère plastique (Polyamide PA)
résistant aux températures jusqu'à 230 °F (110 °C)
noir, finition mate
non amovible

Contre-écrou

Acier
noir, finition oxydée
DIN 439/ISO 4035

RoHS

Pièce sélectionnée

Référence A - Sans contre-écrou, avec bouton	Référence AK - Avec contre-écrou, avec bouton de levage	Référence G - Sans contre-écrou, avec tige filetée	Référence GK - Avec contre-écrou, avec tige filetée	d₁ Alésage -0.001 / -0.002 poussoir H7	d₂ Filetage	d₃	d₄ Thread	l₁ ≈	l₂	l₃	l₄	l₅	Ressort charge ≈ initiale	finale	N° de code Tournevis


F90/A	F90/AK	F90/G	F90/GK	0.20 -0.001 / -0.002 / +0.001	M 10 x 1	0.83	M 5	1.77	0.20	0.87	0.24	0.18	1.57 lbf (7 N)	3.82 lbf (17 N)	613.1-5
F91/A	F91/AK	F91/G	F91/GK	0.24 -0.001 / -0.002 / +0.001	M 12 x 1.5	0.98	M 6	2.15	0.24	1.02	0.39	0.31	2.02 lbf (9 N)	5.40 lbf (24 N)	613.1-6
F92/A	F92/AK	F92/G	F92/GK	0.31 -0.001 / -0.002 / +0.001	M 16 x 1.5	1.22	M 8	2.72	0.31	1.34	0.47	0.39	2.47 lbf (11 N)	6.74 lbf (30 N)	613.1-8
F93/A	F93/AK	F93/G	F93/GK	0.39 -0.001 / -0.002 / +0.001	M 20 x 1.5	1.22	M 8	3.15	0.39	1.69	0.47	0.47	4.27 lbf (19 N)	10.12 lbf (45 N)	613.1-10

d₁ Alésage -0.001 / -0.002 poussoir H7	d₂ Filetage	d₃	d₄ Thread	l₁ ≈	l₂	l₃	l₄	l₅	Ressort charge ≈ initiale	finale	N° de code Tournevis

0.20	M 10 x 1	0.83	M 5	1.77	0.20	0.87	0.24	0.18	1.57 lbf (7 N)	3.82 lbf (17 N)	613.1-5
0.24	M 12 x 1.5	0.98	M 6	2.15	0.24	1.02	0.39	0.31	2.02 lbf (9 N)	5.40 lbf (24 N)	613.1-6
0.31	M 16 x 1.5	1.22	M 8	2.72	0.31	1.34	0.47	0.39	2.47 lbf (11 N)	6.74 lbf (30 N)	613.1-8
0.39	M 20 x 1.5	1.22	M 8	3.15	0.39	1.69	0.47	0.47	4.27 lbf (19 N)	10.12 lbf (45 N)	613.1-10

Référence

Total (net)

Can$12.34

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$12.34
100	249	Can$11.31
250	499	Can$10.28
≥ 500		Can$9.25

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.025 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
