GN 851.3 Sauterelles à crochet horizontales Acier, avec embase horizontale et bras de serrage, avec crochet de sécurité

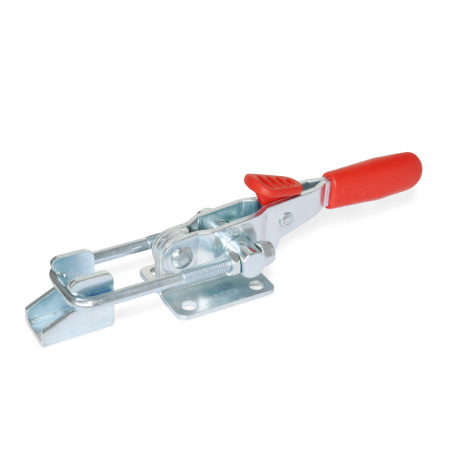

GN 851.3 Sauterelles tirées en acier, avec embase horizontale et bras de serrage, avec crochet de sécurité Type: T6 - Avec étrier en U et cran d'arrêt
Matériau: ST - Acier
Type: T6 - Avec étrier en U et cran d'arrêt
Matériau: ST - Acier
GN 851.3 Sauterelles tirées en acier, avec embase horizontale et bras de serrage, avec crochet de sécurité Type: T6 - Avec étrier en U et cran d'arrêt
Matériau: ST - Acier GN 851.3 Sauterelles tirées en acier, avec embase horizontale et bras de serrage, avec crochet de sécurité Type: T - Sans étrier en U, avec cran d'arrêt
Matériau: ST - Acier

Description du produit

Informations

Les sauterelles à crochet GN 851.3 sont compactes et peuvent être utilisées pour assurer des capacités de rétention élevées.

Le mouvement circulaire de la poignée se transforme en mouvement linéaire du loquet.
En position serrée, l'étrier en U avec bras de serrage est parallèle au plan de la poignée de commande.

Lorsque la sauterelle est serrée, un crochet de sécurité se verrouille positivement sur le corps. Cela évite un relâchement de la position de serrage qui serait accidentel ou induit par une vibration. Le déverrouillage du crochet de sécurité se fait d'une seule main.

La course de l'étrier en U de ces sauterelles peut être réglée à l'intérieur de sa plage.

En plus des longueurs standard d'étrier en U montrées dans le tableau, diverses autres longueurs sont également disponibles dans la série des étriers de serrage GN 951.1.

Spécifications

Pièces en tôle
Acier cémenté C10
Zingué, finition passivée bleue


Étrier en U
Acier St 37
Zingué, finition passivée bleue


Toutes les sections mobiles sont lubrifiées avec une graisse spéciale.


Poignée
Manchon en plastique rouge de haute qualité résistant à l'huile


RoHS

Schéma technique

3D
Masquer schéma technique
GN 851.3 Sauterelles tirées en acier, avec embase horizontale et bras de serrage, avec crochet de sécurité schéma

Options de pièce / Tableau

Type

T6Avec étrier en U et cran d'arrêt
TSans étrier en U, avec cran d'arrêt
Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)
TailleFH
Capacité de rétention
ab1b2b3b4b5d1d2h1h2
160360 lbf (1600 N)0.471.021.100.830.790.55M 40.171.220.71
320719 lbf (3200 N)0.631.571.731.261.100.87M 60.261.770.98
7001574 lbf (7000 N)0.942.362.131.501.501.02M 80.332.201.42
Afficher / Masquer colonnes
Dimensions en: Pouces (remplacer par Métrique)
Taillel1l2
min.
m1m2m3m4m5r ≈
à w2 = 0
sw1
Course
w2
Plage réglable
1603.900.430.750.200.630.200.391.380.080.980.43
3206.540.791.260.410.750.280.562.130.121.380.51
7008.540.981.500.371.630.370.752.760.141.931.02

Configuration et prix

Ouvrir le configurateur 3D
Taille
Type


Pièce sélectionnée

Total en dollars canadiens (net)
Can$33.50
In Stock: 10
En stock
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
149Can$33.50
5099Can$30.71
100249Can$27.91
≥ 250Can$25.12
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.196 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
Tous les prix sont en dollars canadiens. Hors taxes.
