Sauterelles pneumatiques à usage intensif GN 962

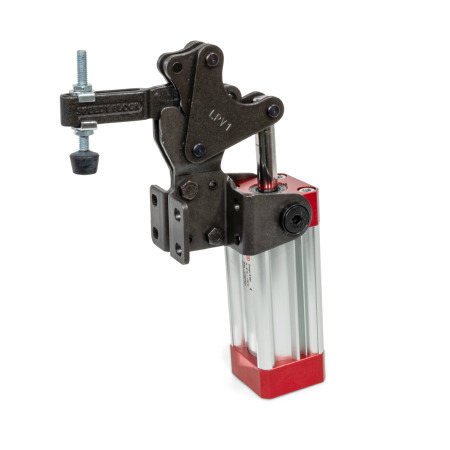

GN 962 Sauterelles pneumatiques en acier à usage intensif, à embase verticale Type: CPV - Bras de serrage avec trou oblong, avec deux rondelles à collerette et un ensemble de broches GN 708.1

Type: CPV - Bras de serrage avec trou oblong, avec deux rondelles à collerette et un ensemble de broches GN 708.1

Fiche standard GN 962 Imprimer cette page Liste des sauterelles pneumatiques Mode d'emploi GN 962

Description du produit

Les sauterelles pneumatiques à usage intensif GN 962 sont équipées d'un corps renforcé et d'axes de support / douilles rectifiés et durcis. Par conséquent, elles conviennent aux applications dans lesquelles des forces importantes s'exercent et une longue durée de vie est nécessaire.

Pour assurer une durée de vie prolongée des pièces mécaniques et du vérin pneumatique, la pression de fonctionnement ne doit pas dépasser 6 bars. En outre, une unité de commande à air comprimé doit être montée dans la conduite d'alimentation en air.

Les sauterelles pneumatiques à usage intensif GN 962 sont équipées d'un piston magnétique de série. Ceci rend possible la détection de la position d'extrémité conjointement avec les capteurs GN 3380.

Spécifications

Sauterelle
Acier, traité au phosphate

Axes de support / douilles
Acier, durci et rectifié
Durci et rectifié

Vérin pneumatique à double action avec amortissement de fin de course réglable
Pression maximum 6 bars

Ensemble de broches GN 708.1 (type A)
- Acier, zingué, finition passivée bleue
- Embout en caoutchouc 85 Shore A

Toutes les pièces mobiles sont lubrifiées avec une graisse spéciale

RoHS

Accessoire

Capteur GN 3380

Pièce sélectionnée

Référence	Taille Type APV Type CPV	Type EPV	F_H Capacité de retenue	F_S Force de serrage à 6 bars ≈	a ≈	b₁ ≈	b₂	b₃	b₄	d₁	d₂	d₃ Filetage	d₄	Ø intérieur raccordement tube

962-220-APV-M	220	495 lbf (2200 N)	196 lbf (870 N)	1.38	2.44	1.89	1.42	0.25	M 6	0.26	G 1/8	-	0.16	1.51
962-220-CPV-M	220	495 lbf (2200 N)	196 lbf (870 N)	1.38	2.44	1.89	1.42	0.25	M 6	0.26	G 1/8	-	0.16	1.51
962-440-APV-M	440	989 lbf (4400 N)	274 lbf (1220 N)	1.38	2.91	2.56	2.13	0.41	M 10	0.33	G 1/4	-	0.24	2.13
962-440-CPV-M	440	989 lbf (4400 N)	274 lbf (1220 N)	1.38	2.91	2.56	2.13	0.41	M 10	0.33	G 1/4	-	0.24	2.13
962-850-EPV-M	850	1911 lbf (8500 N)	513 lbf (2280 N)	-	3.44	2.95	2.95	-	M 12	0.41	G 1/4	0.49	0.31	2.78

Taille Type APV Type CPV	Type EPV	h₁ ≈	h₂	h₃	h₄ ≈	h₅	l₁ ≈	l₂ ≈	l₃ ≈	l₄	m₁	m₂	m₃	r	s₁	s₂

220	8.70	3.03	0.65	1.02	2.37	6.34	2.01	-	2.56	1.18	1.34	0.79	3.78	0.14	-	1.06
220	8.70	3.03	0.65	1.02	2.37	6.34	2.01	-	2.56	1.18	1.34	0.79	3.78	0.14	-	1.06
440	11.30	4.17	0.94	1.50	3.07	7.68	2.36	-	3.03	1.67	1.83	1.18	4.92	0.20	-	0.71
440	11.30	4.17	0.94	1.50	3.07	7.68	2.36	-	3.03	1.67	1.83	1.18	4.92	0.20	-	0.71
850	13.98	5.51	1.22	-	-	9.02	-	2.68	-	2.05	2.20	2.17	5.94	0.24	0.47	-

Taille Type APV Type CPV	Type EPV	F_H Capacité de retenue	F_S Force de serrage à 6 bars ≈	a ≈	b₁ ≈	b₂	b₃	b₄	d₁	d₂	d₃ Filetage	d₄	Ø intérieur raccordement tube	e ≈

220	-	495 lbf (2200 N)	196 lbf (870 N)	1.38	2.44	1.89	1.42	0.25	M 6	0.26	G 1/8	-	0.16	1.51
440	-	989 lbf (4400 N)	274 lbf (1220 N)	1.38	2.91	2.56	2.13	0.41	M 10	0.33	G 1/4	-	0.24	2.13
-	850	1911 lbf (8500 N)	513 lbf (2280 N)	-	3.44	2.95	2.95	-	M 12	0.41	G 1/4	0.49	0.31	2.78

Taille Type APV Type CPV	Type EPV	h₁ ≈	h₂	h₃	h₄ ≈	h₅	l₁ ≈	l₂ ≈	l₃ ≈	l₄	m₁	m₂	m₃	r	s₁	s₂	w Plage réglable

220	-	8.70	3.03	0.65	1.02	2.37	6.34	2.01	-	2.56	1.18	1.34	0.79	3.78	0.14	-	1.06
440	-	11.30	4.17	0.94	1.50	3.07	7.68	2.36	-	3.03	1.67	1.83	1.18	4.92	0.20	-	0.71
-	850	13.98	5.51	1.22	-	-	9.02	-	2.68	-	2.05	2.20	2.17	5.94	0.24	0.47	-

Référence

Total (net)

Can$588.46

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	4	Can$588.46
5	9	Can$539.42
10	24	Can$490.38
≥ 25		Can$441.35

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 2.187 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
