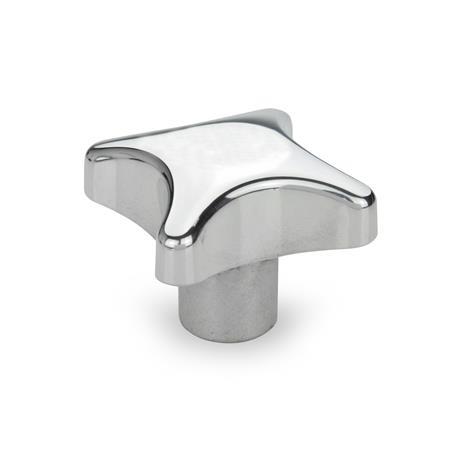

Boutons à main DIN 6335

Description du produit

Informations

Aluminum hand knobs DIN 6335 are perfect for medium to heavy duty clamping applications. Highly resistant to weathering and, also have good corrosion resistance properties.

Spécifications

AluminiumAL
forgé

Surface mate (rectifiée)MT
défauts de coulée non visibles
Finition poliePL

Les deux dimensions, en unités métriques et en pouces, sont interchangeables pour le type blanc.

RoHS

Sur demande

Taille en pouces disponible en finition polie
Alésages traversants en pouces et tailles

Configuration et prix

Référence C - Avec alésage borgne lisse, tol. H7	Référence E - Avec alésage borgne taraudé	Référence D - Avec alésage traversant taraudé	d₁	d₂ Filetage Type D / Type E	d₃ +0.001 Alésage borgne Type C	d₄	h₁	h₂	t₁ min.	t₂


6335-AL-40-B5/16-C-MT			1.57	-	B 5/16 +0.001	0.55	0.98	0.51	0.59	0.51
	6335-AL-40-5/16X18-E-MT	6335-AL-40-5/16X18-D-MT	1.57	5/16 x 18	-	0.55	0.98	0.51	0.59	0.51
6335-AL-50-B3/8-C-MT			1.97	-	B 3/8 +0.001	0.71	1.26	0.71	0.71	0.63
	6335-AL-50-3/8X16-E-MT	6335-AL-50-3/8X16-D-MT	1.97	3/8 x 16	-	0.71	1.26	0.71	0.71	0.63
6335-AL-63-B1/2-C-MT			2.48	-	B 1/2 +0.001	0.79	1.57	0.91	0.87	0.79
	6335-AL-63-1/2X13-E-MT	6335-AL-63-1/2X13-D-MT	2.48	1/2 x 13	-	0.79	1.57	0.91	0.87	0.79
6335-AL-80-B5/8-C-MT			3.15	-	B 5/8 +0.001	0.98	1.97	1.10	1.10	0.79
	6335-AL-80-5/8X11-E-MT	6335-AL-80-5/8X11-D-MT	3.15	5/8 x 11	-	0.98	1.97	1.10	1.10	0.79
	6335-AL-20-M4-E-MT	6335-AL-20-M4-D-MT	0.79	M 4	-	0.31	0.51	0.28	0.31	0.28
	6335-AL-20-M4-E-PL	6335-AL-20-M4-D-PL	0.79	M 4	-	0.31	0.51	0.28	0.31	0.28
	6335-AL-25-M5-E-MT	6335-AL-25-M5-D-MT	0.98	M 5	-	0.39	0.63	0.35	0.39	0.31
	6335-AL-25-M5-E-PL	6335-AL-25-M5-D-PL	0.98	M 5	-	0.39	0.63	0.35	0.39	0.31
6335-AL-32-B6-C-MT			1.26	-	B 6 +0.001	0.47	0.79	0.35	0.47	0.39
6335-AL-32-B6-C-PL			1.26	-	B 6 +0.001	0.47	0.79	0.35	0.47	0.39
	6335-AL-32-M6-E-MT	6335-AL-32-M6-D-MT	1.26	M 6	-	0.47	0.79	0.35	0.47	0.39
	6335-AL-32-M6-E-PL	6335-AL-32-M6-D-PL	1.26	M 6	-	0.47	0.79	0.35	0.47	0.39
6335-AL-40-B8-C-MT			1.57	-	B 8 +0.001	0.55	0.98	0.51	0.59	0.51
6335-AL-40-B8-C-PL			1.57	-	B 8 +0.001	0.55	0.98	0.51	0.59	0.51
	6335-AL-40-M8-E-MT	6335-AL-40-M8-D-MT	1.57	M 8	-	0.55	0.98	0.51	0.59	0.51
	6335-AL-40-M8-E-PL	6335-AL-40-M8-D-PL	1.57	M 8	-	0.55	0.98	0.51	0.59	0.51
6335-AL-50-B10-C-MT			1.97	-	B 10 +0.001	0.71	1.26	0.71	0.71	0.63
6335-AL-50-B10-C-PL			1.97	-	B 10 +0.001	0.71	1.26	0.71	0.71	0.63
	6335-AL-50-M10-E-MT	6335-AL-50-M10-D-MT	1.97	M 10	-	0.71	1.26	0.71	0.71	0.63
	6335-AL-50-M10-E-PL	6335-AL-50-M10-D-PL	1.97	M 10	-	0.71	1.26	0.71	0.71	0.63
6335-AL-63-B12-C-MT			2.48	-	B 12 +0.001	0.79	1.57	0.91	0.87	0.79
6335-AL-63-B12-C-PL			2.48	-	B 12 +0.001	0.79	1.57	0.91	0.87	0.79
	6335-AL-63-M12-E-MT	6335-AL-63-M12-D-MT	2.48	M 12	-	0.79	1.57	0.91	0.87	0.79
	6335-AL-63-M12-E-PL	6335-AL-63-M12-D-PL	2.48	M 12	-	0.79	1.57	0.91	0.87	0.79
6335-AL-80-B16-C-MT			3.15	-	B 16 +0.001	0.98	1.97	1.10	1.10	0.79
6335-AL-80-B16-C-PL			3.15	-	B 16 +0.001	0.98	1.97	1.10	1.10	0.79
	6335-AL-80-M16-E-MT	6335-AL-80-M16-D-MT	3.15	M 16	-	0.98	1.97	1.10	1.10	0.79
	6335-AL-80-M16-E-PL	6335-AL-80-M16-D-PL	3.15	M 16	-	0.98	1.97	1.10	1.10	0.79

d₁	d₂ Filetage Type D / Type E	d₃ +0.001 Alésage borgne Type C	d₄	h₁	h₂	t₁ min.	t₂

1.57	5/16 x 18	B 5/16	0.55	0.98	0.51	0.59	0.51
1.97	3/8 x 16	B 3/8	0.71	1.26	0.71	0.71	0.63
2.48	1/2 x 13	B 1/2	0.79	1.57	0.91	0.87	0.79
3.15	5/8 x 11	B 5/8	0.98	1.97	1.10	1.10	0.79

d₁	d₂ Filetage Type D / Type E	d₃ +0.001 Alésage borgne Type C	d₄	h₁	h₂	t₁ min.	t₂

0.79	M 4	-	0.31	0.51	0.28	0.31	0.28
0.98	M 5	-	0.39	0.63	0.35	0.39	0.31
1.26	M 6	B 6	0.47	0.79	0.35	0.47	0.39
1.57	M 8	B 8	0.55	0.98	0.51	0.59	0.51
1.97	M 10	B 10	0.71	1.26	0.71	0.71	0.63
2.48	M 12	B 12	0.79	1.57	0.91	0.87	0.79
3.15	M 16	B 16	0.98	1.97	1.10	1.10	0.79

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$12.86

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$12.86
100	249	Can$11.78
250	499	Can$10.71
≥ 500		Can$9.64

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: -

Si le poids n'est pas indiqué, veuillez contacter notre service des ventes pour plus d'informations.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
