Manettes à boule GN 212

Description du produit

Informations

Les manettes à boule GN 212 sont utilisées comme dispositifs de serrage ou manettes de commande.

Spécifications

Moyeu / manette
Acier, finition noircie

Boule DIN 319
Plastique
Duroplast (phénolique PF)
Noir, finition brillante

RoHS

Sur demande

Alésages, filetages et goujons filetés spéciaux

Configuration et prix

Référence C - levier coudé à alésage lisse, tol. H7	Référence E - Levier coudé avec filetage	Référence B - Levier droit à alésage lisse, tol. H7	Référence D - Levier droit avec filetage	d₁	d₂ Filetage Type E	Type D	d₃ +0.001 Alésage Type C	Type B	d₄	d₅	h₁	h₂ ≈ Type C Type E	Type B Type D	l₁ ≈ Type C Type E	Type B Type D	l₂ ≈	t₁ min.	t₂ min.


10MA93/C				0.87	-	-	B 10 +0.001	-	0.31	0.79	1.46	2.64	-	3.52	-	3.35	0.59	-
	10NA93/E			0.87	M 10	-	-	-	0.31	0.79	1.46	2.64	-	3.52	-	3.35	0.59	-

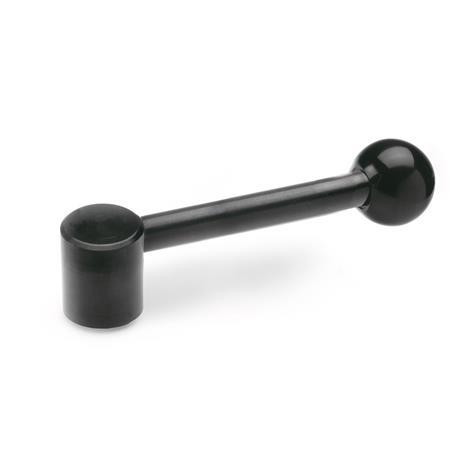

		10MA93/B		0.87	-	-	-	B 10	0.31	0.79	1.46	-	1.59	-	3.78	3.35	-	0.75
			10NA93/D	0.87	-	M 10	-	-	0.31	0.79	1.46	-	1.59	-	3.78	3.35	-	0.75
12MA94/C				0.98	-	-	B 12 +0.001	-	0.39	0.98	1.65	2.99	-	3.96	-	3.74	0.71	-
	12NA94/E			0.98	M 12	-	-	-	0.39	0.98	1.65	2.99	-	3.96	-	3.74	0.71	-
		12MA94/B		0.98	-	-	-	B 12	0.39	0.98	1.65	-	1.85	-	4.23	3.74	-	0.83
			12NA94/D	0.98	-	M 12	-	-	0.39	0.98	1.65	-	1.85	-	4.23	3.74	-	0.83
12MA95/C				1.10	-	-	B 12 +0.001	-	0.47	1.18	1.85	3.43	-	4.49	-	4.25	0.71	-
	12NA95/E			1.10	M 12	-	-	-	0.47	1.18	1.85	3.43	-	4.49	-	4.25	0.71	-
		12MA95/B		1.10	-	-	-	B 12	0.47	1.18	1.85	-	2.09	-	4.80	4.25	-	0.91
			12NA95/D	1.10	-	M 12	-	-	0.47	1.18	1.85	-	2.09	-	4.80	4.25	-	0.91
16MA96/C				1.26	-	-	B 16 +0.001	-	0.47	1.26	2.05	3.86	-	5.24	-	4.96	0.91	-
	16NA96/E			1.26	M 16	-	-	-	0.47	1.26	2.05	3.86	-	5.24	-	4.96	0.91	-
		16MA96/B		1.26	-	-	-	B 16	0.47	1.26	2.05	-	2.32	-	5.59	4.96	-	1.10
			16NA96/D	1.26	-	M 16	-	-	0.47	1.26	2.05	-	2.32	-	5.59	4.96	-	1.10
16MA97/C				1.42	-	-	B 16 +0.001	-	0.55	1.38	2.28	4.25	-	5.75	-	5.43	0.94	-
	16NA97/E			1.42	M 16	-	-	-	0.55	1.38	2.28	4.25	-	5.75	-	5.43	0.94	-
		16MA97/B		1.42	-	-	-	B 16	0.55	1.38	2.28	-	2.54	-	6.14	5.43	-	1.10
			16NA97/D	1.42	-	M 16	-	-	0.55	1.38	2.28	-	2.54	-	6.14	5.43	-	1.10
20MA98/C				1.57	-	-	B 20 +0.001	-	0.63	1.57	2.52	4.72	-	6.40	-	6.06	1.06	-
	20NA98/E			1.57	M 20	-	-	-	0.63	1.57	2.52	4.72	-	6.40	-	6.06	1.06	-
		20MA98/B		1.57	-	-	-	B 20	0.63	1.57	2.52	-	2.83	-	6.85	6.06	-	1.18
			20NA98/D	1.57	-	M 20	-	-	0.63	1.57	2.52	-	2.83	-	6.85	6.06	-	1.18

d₁	d₂ Filetage Type E	Type D	d₃ +0.001 Alésage Type C	Type B	d₄	d₅	h₁	h₂ ≈ Type C Type E	Type B Type D	l₁ ≈ Type C Type E	Type B Type D	l₂ ≈	t₁ min.	t₂ min.

0.87	M 10	M 10	B 10	B 10	0.31	0.79	1.46	2.64	1.59	3.52	3.78	3.35	0.59	0.75
0.98	M 12	M 12	B 12	B 12	0.39	0.98	1.65	2.99	1.85	3.96	4.23	3.74	0.71	0.83
1.10	M 12	M 12	B 12	B 12	0.47	1.18	1.85	3.43	2.09	4.49	4.80	4.25	0.71	0.91
1.26	M 16	M 16*	B 16	B 16*	0.47	1.26	2.05	3.86	2.32	5.24	5.59	4.96	0.91	1.10
1.42	M 16	M 16	B 16	B 16*	0.55	1.38	2.28	4.25	2.54	5.75	6.14	5.43	0.94	1.10
1.57	M 20	M 20*	B 20	B 20	0.63	1.57	2.52	4.72	2.83	6.40	6.85	6.06	1.06	1.18

Ouvrir le configurateur 3D

Trous traversants GN 110 (commande spéciale) - Métrique

Afficher / Masquer colonnes

d₁ / s	d₁ / s	d₂ H11	d₃ Filetage	Longueur l version standard	Longueur l Volants DIN 950 / GN 949 est de Ø 250 mm

6	7	2.5	M 3	4.5	-
8	9	3	M 5	5.5	4.5
10	11	3	M 5	5.5	4.5
12	13	4	M 6	6.5	5.5
14	15	4	M 6	6.5	5.5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La liaison entre l'élément d'actionnement et l'arbre se fait très souvent au moyen d'un axe transversal ou d'une vis de pression. En conséquence, l'utilisateur est confronté à des coûts relativement élevés car les trous traversants sur les éléments d'actionnement ne sont pas facilement disponibles en général. Les composants avec trous traversants GN 110 sont non seulement proposés à des prix très compétitifs, mais ils évitent également au fabricant un travail de dessin inutile. Cependant, la forme géométrique de certains des éléments d'actionnement ne se prête pas à une modification de ce standard particulier. Le trou de goupille d₂ est percé pour s'adapter aux goupilles à ressort d'entraînement.

Pour commander le trou transversal GN 110, veuillez contacter notre équipe de vente :
USA : +1-800-877-8351
Mexique : +52(81)2721-4021
Canada : +1-800-397-6993

Trous traversants GN 110 (commande spéciale) - Pouce

Afficher / Masquer colonnes

d₁ / s	d₂ +0.003/-0.001	d₃ Filetage	Longueur l

1/4	3/32	6x32	0.188
5/16	1/8	10x32	0.2
3/8	1/8	10x32	0.2
1/2	5/32	1/4x20	0.25
9/16	5/32	1/4x20	0.25
5/8	3/16	1/4x20	0.312
11/16	3/16	1/4x20	0.312
3/4	3/16	1/4x20	0.312
13/16	1/4	1/4x20	0.375
1	1/4	5/16x18	0.375
1 1/16	1/4	5/16x18	0.375
1 1/18	1/4	5/16x18	0.375
1 1/14	1/4	5/16x18	0.375

Pour commander le trou transversal GN 110, veuillez contacter notre équipe de vente :
USA : +1-800-877-8351
Mexique : +52(81)2721-4021
Canada : +1-800-397-6993

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$25.51

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$25.51
100	249	Can$23.39
250	499	Can$21.26
≥ 500		Can$19.14

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.260 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.
