Anneaux gradués GN 164

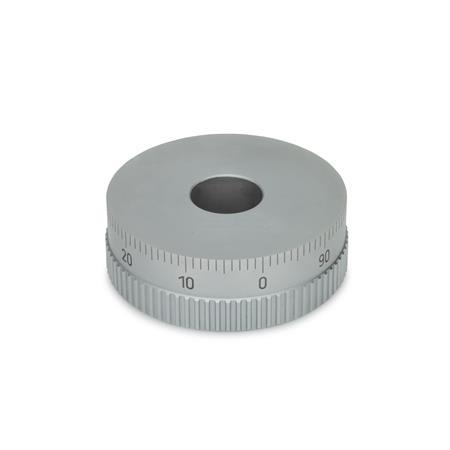

GN 164 Anneaux gradués en acier, finition chromée mate, avec échelle Codage: MCRS - Finition chromée mate, échelle 0...90, 100 graduations, schéma de graduation d<sub>1</sub>/100 A RA 0-10 20...90/10

Codage: MCRS - Finition chromée mate, échelle 0...90, 100 graduations, schéma de graduation d₁/100 A RA 0-10 20...90/10

Fiche standard GN 164 Imprimer cette page Comment commander - Graduations Tolérances ISO fondamentales

Description du produit

La bague sans friction d'usure garantit le parfait engagement de la bague graduée lors du réalignement de la broche. De plus, elle permet le réglage de la bague graduée sur un arbre statique.
En dehors de l'échelle standard (codage MCRS), les bagues graduées peuvent être fournies avec n'importe quelle autre graduation. Il est suggéré d'utiliser la version chromée mate (MCR) pour des raisons d'harmonie de couleurs.
En ce qui concerne la conception, la numérotation, la position des numéros et la séquence de numérotation des graduations, voir structure des bagues graduées sur la feuille de commande (Comment commander - Graduations).

Spécifications

Anneaux gradués
Acier

Moletées
La patte de graduation d₁ est finement tournée
Chromé mat sans graduation MCR
Chromé mat avec graduation standard MCRS
Graduation
gravée par laser précision,
noir

Anneau de serrage
Caoutchouc

Anneau de friction
Polyamide

RoHS

Sur demande

Graduations spéciales
(voir "Comment commander les graduations")

Référence B - Sans anneau de friction	Référence R - Avec anneau de friction	d₁ ±0.0008	d₂ H7 Alésage	d₃	d₄ -0.0008 / -0.0019		d₅

12MF63	12RF63	1.1811 ±0.0008	0.472 H7	1.25	0.4724	-	0.41
14MF63	14RF63	1.1811 ±0.0008	0.551 H7	1.25	0.4724 0.5512 0.6299 0.7087	0.55	0.41
14MF64	14RF64	1.5748 ±0.0008	0.551 H7	1.63	0.5512	-	0.49
16MF64	16RF64	1.5748 ±0.0008	0.630 H7	1.63	0.4724 0.5512 0.6299 0.7087	0.63	0.49
16MF65	16RF65	1.9685 ±0.0008	0.630 H7	2.04	0.6299	-	0.57
18MF65	18RF65	1.9685 ±0.0008	0.709 H7	2.04	0.4724 0.5512 0.6299 0.7087	0.71	0.57
18MF66	18RF66	2.3622 ±0.0008	0.709 H7	2.42	0.7087	-	0.65
20MF66	20RF66	2.3622 ±0.0008	0.787 H7	2.42	0.4724 0.5512 0.6299 0.7087	0.79	0.65

Référence
B - Sans anneau de friction

Référence
R - Avec anneau de friction

d₁ ±0.0008

d₂ H7
Alésage

d₃

d₄ -0.0008 / -0.0019

d₅

12MF63

12RF63

1.1811 ±0.0008

0.472 H7

1.25

0.4724

0.41

14MF63

14RF63

1.1811 ±0.0008

0.551 H7

1.25

0.4724
0.5512
0.6299
0.7087

0.55

0.41

14MF64

14RF64

1.5748 ±0.0008

0.551 H7

1.63

0.5512

0.49

16MF64

16RF64

1.5748 ±0.0008

0.630 H7

1.63

0.4724
0.5512
0.6299
0.7087

0.63

0.49

16MF65

16RF65

1.9685 ±0.0008

0.630 H7

2.04

0.6299

0.57

18MF65

18RF65

1.9685 ±0.0008

0.709 H7

2.04

0.4724
0.5512
0.6299
0.7087

0.71

0.57

18MF66

18RF66

2.3622 ±0.0008

0.709 H7

2.42

0.7087

0.65

20MF66

20RF66

2.3622 ±0.0008

0.787 H7

2.42

0.4724
0.5512
0.6299
0.7087

0.79

0.65

Référence B - Sans anneau de friction	Référence R - Avec anneau de friction	d₁ ±0.0008	d₂ H7 Alésage	d₃	d₄ -0.0008 / -0.0019		d₅

12MF63/MCRS	12RF63/MCRS	1.1811 ±0.0008	0.472 H7	1.25	0.4724	-	0.41
14MF63/MCRS	14RF63/MCRS	1.1811 ±0.0008	0.551 H7	1.25	0.4724 0.5512 0.6299 0.7087	0.55	0.41
14MF64/MCRS	14RF64/MCRS	1.5748 ±0.0008	0.551 H7	1.63	0.5512	-	0.49
16MF64/MCRS	16RF64/MCRS	1.5748 ±0.0008	0.630 H7	1.63	0.4724 0.5512 0.6299 0.7087	0.63	0.49
16MF65/MCRS	16RF65/MCRS	1.9685 ±0.0008	0.630 H7	2.04	0.6299	-	0.57
18MF65/MCRS	18RF65/MCRS	1.9685 ±0.0008	0.709 H7	2.04	0.4724 0.5512 0.6299 0.7087	0.71	0.57
18MF66/MCRS	18RF66/MCRS	2.3622 ±0.0008	0.709 H7	2.42	0.7087	-	0.65
20MF66/MCRS	20RF66/MCRS	2.3622 ±0.0008	0.787 H7	2.42	0.4724 0.5512 0.6299 0.7087	0.79	0.65

Référence
B - Sans anneau de friction

Référence
R - Avec anneau de friction

d₁ ±0.0008

d₂ H7
Alésage

d₃

d₄ -0.0008 / -0.0019

d₅

12MF63/MCRS

12RF63/MCRS

1.1811 ±0.0008

0.472 H7

1.25

0.4724

0.41

14MF63/MCRS

14RF63/MCRS

1.1811 ±0.0008

0.551 H7

1.25

0.4724
0.5512
0.6299
0.7087

0.55

0.41

14MF64/MCRS

14RF64/MCRS

1.5748 ±0.0008

0.551 H7

1.63

0.5512

0.49

16MF64/MCRS

16RF64/MCRS

1.5748 ±0.0008

0.630 H7

1.63

0.4724
0.5512
0.6299
0.7087

0.63

0.49

16MF65/MCRS

16RF65/MCRS

1.9685 ±0.0008

0.630 H7

2.04

0.6299

0.57

18MF65/MCRS

18RF65/MCRS

1.9685 ±0.0008

0.709 H7

2.04

0.4724
0.5512
0.6299
0.7087

0.71

0.57

18MF66/MCRS

18RF66/MCRS

2.3622 ±0.0008

0.709 H7

2.42

0.7087

0.65

20MF66/MCRS

20RF66/MCRS

2.3622 ±0.0008

0.787 H7

2.42

0.4724
0.5512
0.6299
0.7087

0.79

0.65

d₁ ±0.0008	d₂ H7 Alésage	d₃	d₄ -0.0008 / -0.0019		d₅

1.1811	0.472	0.551	1.25	0.4724	0.55	0.41
1.5748	0.551	0.630	1.63	0.5512	0.63	0.49
1.9685	0.630	0.709	2.04	0.6299	0.71	0.57
2.3622	0.709	0.787	2.42	0.7087	0.79	0.65

d₁ ±0.0008

d₂ H7
Alésage

d₃

d₄ -0.0008 / -0.0019

d₅

1.1811

0.472

0.551

1.25

0.4724

0.55

0.41

1.5748

0.551

0.630

1.63

0.5512

0.63

0.49

1.9685

0.630

0.709

2.04

0.6299

0.71

0.57

2.3622

0.709

0.787

2.42

0.7087

0.79

0.65

Pièce sélectionnée

Référence

Total (net)

Can$68.98

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$68.98
25	49	Can$63.23
50	99	Can$57.49
≥ 100		Can$51.74

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.646 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Tous les prix sont en dollars canadiens. Hors taxes.

Données CAD

Autres formats de données

À propos des téléchargements CAO

Enregistrer dans les Favoris

GN 164 Anneaux gradués Acier, finition chromée mate, avec échelle
