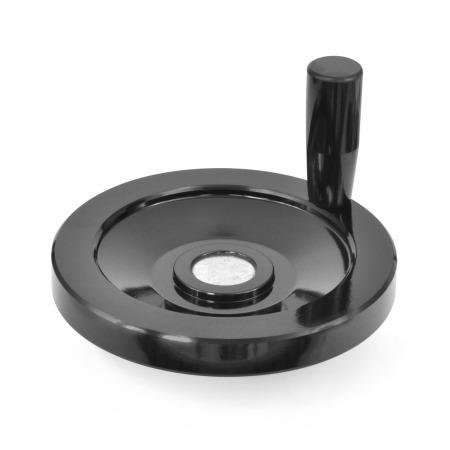

VPRA Volants plein Plastique, avec ou sans poignée tournante

Type: A - Sans poignée

Fiche standard VPRA Imprimer cette page Rainures WN 6885 / DIN 6885-1 Caractéristiques du plastique

Description du produit

Les volants pleins VPRA dotés d'une poignée tournante se distinguent par leur design moderne. Un excellent choix pour les applications légères à moyennes.

Aucun trou de montage dans la jante pour le volant sans poignée. La poignée est expédiée séparément et doit être montée.

Spécifications

Corps
Plastique, Phénolique (PF)

Température de fonctionnement
jusqu'à 300 °F (150 °C)
Noir

Douille de moyeu
Acier, zingué

Poignées tournante
Plastique, Phénolique (PF)

Noir, finition brillante
Broche filetée
Acier, zingué

RoHS

Accessoire

Rondelles fraisées GN 184 (for Axial Fixing)

Sur demande

Autres modifications dont alésages, rainures de clavette, trous de vis de fixation, etc., en unités métriques et en pouces

VPRA Volants pleins en plastique, avec ou sans poignée tournante schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	Sans poignée
D	Avec poignée tournante

Référence A - Sans poignée	Référence D - Avec poignée tournante	d₁	d₂ Trou pilote	b	d₃	d₄	d₅ Filetage	d₆	l₁	l₂ ≈	l₃ ≈	l₄	l₅	r	s


7101001	7102001	1.97	P 4	0.43	0.63	0.51	M 6	0.53	0.79	0.35	0.91	1.06	1.97	0.79	0.39
7101002	7102002	2.56	P 4	0.51	0.79	0.51	M 6	0.61	0.94	0.39	1.10	1.06	2.17	1.02	0.51
7101004	7102004	3.15	P 4	0.55	0.79	0.67	M 6	0.61	1.06	0.39	1.22	1.57	2.80	1.28	0.59
7101006	7102006	3.94	P 4	0.55	0.94	0.83	M 8	0.79	1.14	0.43	1.38	1.97	3.35	1.65	0.63
7101011	7102011	4.92	P 6	0.63	1.26	0.91	M 8	0.94	1.38	0.51	1.73	2.17	3.90	2.11	0.71
7101016	7102016	5.91	P 6	0.71	1.26	0.98	M 10	1.10	1.46	0.51	1.89	2.56	4.45	2.56	0.79
7101021	7102021	7.87	P 6	0.83	1.57	1.10	M 10	1.34	1.73	0.63	2.28	3.35	5.63	3.46	0.94
7101026	7102026	9.84	P 6	0.87	1.89	1.10	M 10	1.57	1.93	0.67	2.60	3.35	5.94	4.33	1.18
7101031	7102031	11.81	P 6	0.94	2.28	1.10	M 10	2.22	2.17	0.71	2.99	3.35	6.34	5.22	1.38

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Trou pilote	b	d₃	d₄	d₅ Filetage	d₆	l₁	l₂ ≈	l₃ ≈	l₄	l₅	r	s

1.97	P 4	0.43	0.63	0.51	M 6	0.53	0.79	0.35	0.91	1.06	1.97	0.79	0.39
2.56	P 4	0.51	0.79	0.51	M 6	0.61	0.94	0.39	1.10	1.06	2.17	1.02	0.51
3.15	P 4	0.55	0.79	0.67	M 6	0.61	1.06	0.39	1.22	1.57	2.80	1.28	0.59
3.94	P 4	0.55	0.94	0.83	M 8	0.79	1.14	0.43	1.38	1.97	3.35	1.65	0.63
4.92	P 6	0.63	1.26	0.91	M 8	0.94	1.38	0.51	1.73	2.17	3.90	2.11	0.71
5.91	P 6	0.71	1.26	0.98	M 10	1.10	1.46	0.51	1.89	2.56	4.45	2.56	0.79
7.87	P 6	0.83	1.57	1.10	M 10	1.34	1.73	0.63	2.28	3.35	5.63	3.46	0.94
9.84	P 6	0.87	1.89	1.10	M 10	1.57	1.93	0.67	2.60	3.35	5.94	4.33	1.18
11.81	P 6	0.94	2.28	1.10	M 10	2.22	2.17	0.71	2.99	3.35	6.34	5.22	1.38

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$12.54

Disponible sous 1 - 2 semaines

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$12.54
50	99	Can$11.50
100	249	Can$10.45
≥ 250		Can$9.41

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.114 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
