Résultat de recherche: GN 422 (3 Réussites) Vous êtes ici : Présentation des produits > 1.2 Commande par poignées de machine et de dispositif > Poignées étriers > GN 422 Poignées étriers produit précédent produit suivant

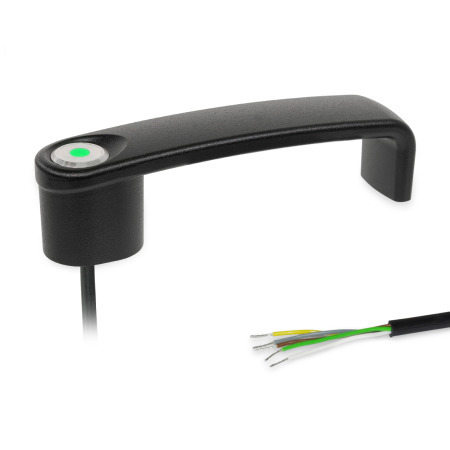

GN 422 Poignées étriers Zinc moulé sous pression, avec fonction de commutation électrique et connecteur à 5 broches


GN 422 Poignées étriers en zinc moulé sous pression, avec fonction de commutation électrique et connecteur à 5 broches Type: T1 - Avec 1 bouton
Finition: SR - Argenté, RAL 9006, finition texturée

Type: T1 - Avec 1 bouton
Finition: SR - Argenté, RAL 9006, finition texturée

GN 422 Poignées étriers en zinc moulé sous pression, avec fonction de commutation électrique et connecteur à 5 broches Type: T2 - Avec 2 boutons
Finition: SR - Argenté, RAL 9006, finition texturée

Fiche standard GN 422 Imprimer cette page Notice d'utilisation GN 422 Informations sur la capacité de charge Caractéristiques du plastique

Description du produit

Informations

Les poignées étriers GN 422 sont livrées avec un ou deux boutons poussoirs. Chaque bouton est doté d'un contact inverseur et d'une couronne lumineuse LED intégrée.

Le bouton déclenche un signal électrique de commande, par exemple pour contrôler une machine.

Indépendamment du fait que le bouton soit actionné ou non, le voyant annulaire à LED intégré s'allume en rouge ou en vert en fonction de la polarité des connexions 1 et 2 des LED.

Des poignées étrier complémentaires sans fonction de commutation sont également disponibles sous la référence GN 422.1.

Spécifications

Poignée
Zinc moulé sous pressionZD
Fini poudré

Noir, RAL 9005, finition texturéeSW
Argenté, RAL 9006, finition texturéeSR

Bouton
Inox AISI 304

Câble (gaine extérieure)
Polyuréthane (PUR)
Noir

Guide lumière
Plastique
Polycarbonate transparent (PC)

RoHS

Accessoire

Câbles avec raccord de gaine GN 330 (5 pôles, 5 ou 10 mètres de long)

Schéma technique

GN 422 Poignées étriers en zinc moulé sous pression, avec fonction de commutation électrique et connecteur à 5 broches schéma

Masquer schéma technique

Options de pièce / Tableau

Type

T1	Avec 1 bouton
T2	Avec 2 boutons

Type de connexion

S	Connecteur à 5 broches (avec un câble de 0,25 m)

Référence SW	Référence SR	l₁ ±0.008	l₂ Type T1	Type T2	l₃	a	b	d	h	t


422-ZD-T1-S-SW	422-ZD-T1-S-SR	4.606 ±0.008	6.22	-	4.15	0.40	1.30	M 6	1.73	0.47
422-ZD-T2-S-SW	422-ZD-T2-S-SR	4.606 ±0.008	-	7.15	4.15	0.40	1.30	M 6	1.73	0.47

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁ ±0.008	l₂ Type T1	Type T2	l₃	a	b	d	h	t

4.606	6.22	7.15	4.15	0.40	1.30	M 6	1.73	0.47

Configuration et prix

Ouvrir le configurateur 3D

Matériau

ZD - Zinc moulé sous pression

Type

T1 - Avec 1 bouton

T2 - Avec 2 boutons

Type de connexion

S - Connecteur à 5 broches (avec un câble de 0,25 m)

Finition

SR - Argenté, RAL 9006, finition texturée

SW - Noir, RAL 9005, finition texturée

Propriétés électriques et mécaniques


Bouton Contacts Matériau de contact Tensions de commutation Courant de commutation Durée de vie mécanique durée de vie électrique	Contact du commutateur, contact à déclic Alliage argenté max. 125 V (connecteur) max. 240 V (câble) 3 A max. 10⁶ cycles de commutation 50 000 cycles de commutation (sous pleine charge)
Éclairage annulaire à LED Tension de fonctionnement / Courant de fonctionnement bicolore (rouge/vert)	24 Vcc ± 10 %/7 mA
Catégorie d'utilisation (bouton)	CA 15 : 24 Vca/1 A/CC 13 : 24 Vcc/0.7 A CA 15 : 110 Vca/1 A/CC 13 : 110 Vcc/0.2 A CA 15 : 220 Vca/0.5 A/CC 13 : 220 Vcc/0.1 A	selon CEI 60947-5-1
	CA : 120 Vca/5 A/CC : 12 Vcc/1 A CA : 240 Vca/3 A	selon UL 508
Type de raccordement Connecteur (S)	Connecteur à 5 broches M12x1 avec câble PUR de 0,25 m
Homologations, déclarations de conformité

Trous d'installation

Les trous doivent être exempts de bavures pour éviter d'endommager le câble.

Pièce sélectionnée

Référence

Total en dollars canadiens (net)

Can$225.69

Appeler / Envoyer un courriel pour connaître le délai de livraison

Quantité

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$225.69
10	24	Can$206.88
25	49	Can$188.07
≥ 50		Can$169.27

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 1.136 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
