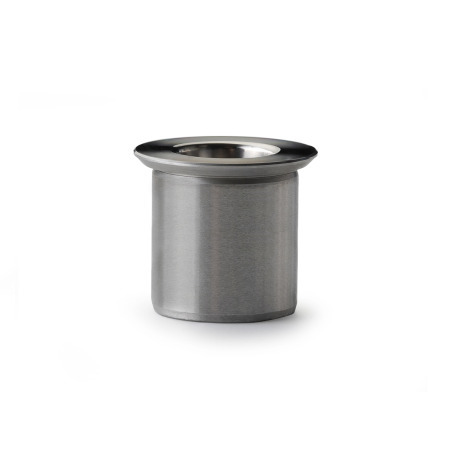

GN 172.1 Douilles de positionnement avec collier Acier, avec alésage conique pour doigts d'indexage GN 817.5

Douilles de positionnement avec collier GN 172.1: Acier, avec alésage conique pour doigts d'indexage GN 817.5

Instructions de construction et de montage Tolérances ISO fondamentales

Description du produit

Les douilles de positionnement GN 172.1 à alésage conique sont utilisées comme alésage de verrouillage pour doigts d'indexage GN 817.5.

Spécifications

Acier
durci (HRC 62 ±2)

RoHS

GN 172.1 Douilles de positionnement en acier avec collier, avec alésage conique pour doigts d'indexage GN 817.5 schéma

Masquer schéma technique

Options de pièce / Tableau

Référence	d₁	d₂ -0.001	d₃	d₄ diam. de contre-alésage	l Longueur

172.1-6-10	0.24	0.394 -0.001	0.49	0.53	0.31
172.1-8-12	0.31	0.472 -0.001	0.59	0.63	0.39
172.1-10-15	0.39	0.591 -0.001	0.75	0.81	0.47

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ -0.001	d₃	d₄ diam. de contre-alésage	l Longueur

0.24	0.394	0.49	0.53	0.31
0.31	0.472	0.59	0.63	0.39
0.39	0.591	0.75	0.81	0.47

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$23.30

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$23.30
25	49	Can$21.36
50	99	Can$19.42
≥ 100		Can$17.48

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.008 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
